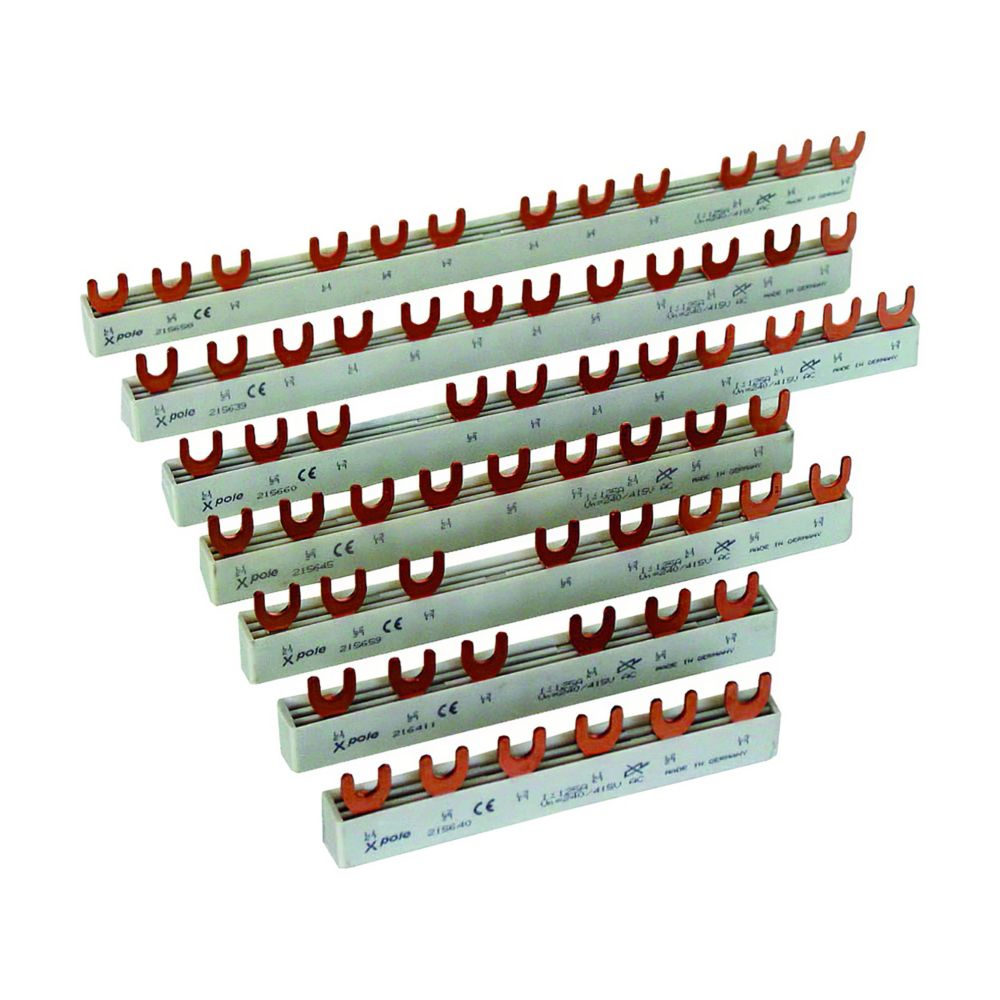

Eaton (Installation) Sammelschiene Euro-Vario 63A EVG-1PHAS/12MODUL

VX Seitenwand, verschraubbar, für HT: 2000x400 mm, StahlblechUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

WALTHER AnschlussverteilerschrankAnschlussleistung: 22kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 63A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 32A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 40A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Leistungsschütz TeSys LC1D. 4 polig, 2 Schließer + 2 Öffner. Spule 230 V AC. Abmessung (BxHxT) 96x127x140 mm, Gewicht 1,84 kg. Kategorie AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach LROS (Lloyds register of shipping), DNV, CSA, RINA, GOST, CCC, BV, GL, UL. Produktstandards gem.

Für System M. Bewegungsmelder für den Innenbereich mit Unterkriechschutz. Das Sensor-Modul erfasst sich bewegende Wärmequellen (z. B. Personen) in einem einstellbaren Erfassungsbereich und startet eine Treppenlichtzeit. Das Sensor-Modul verfügt über einen Lichtfühler mit einstellbarer Helligkeitsschwelle, so dass die Beleuchtung nur unterhalb einer bestimmten Helligkeitsschwelle eingeschaltet wirdxx Zuschaltbare Präsenzfunktion. Funktionen Helligkeitsabhängige Treppenlichtfunktion, Dauer Ein/Aus -Elektronik-Schalt-Einsatz. Relais-Schalt-Einsatz. Universal-Dimmer-Einsatz. Steuerungs-Einsatz 1-10 V. DALIi-Steuerungs-Einsatz. Helligkeitsabhängige Treppenlichtfunktion mit Kanal 1, Helligkeitsunabhängige Treppenlichtfunktion mit Kanal 2, Dauer Ein/Aus -Elektronik-Schalt-Einsatz, 2fach. Relais-Schalt-Einsatz, 2fach. Universal-Dimmer-Einsatz, 2fach. Erfassungsbereich 180 Grad. Bedienelement Handschalter (0, Auto, 1). Anzahl der Ebenen 6. Anzahl der Zonen 46. Empfohlene Montagehöhe 1,1 m. Reichweite 8 m rechts/links, 12 m nach vorne. Empfindlichkeit stufenlos einstellbar. Lichtfühler stufenlos einstellbar von ca. 10 bis ca. 1000 Lux. Zeit stufenlos einstellbar von ca. 10 s bis ca. 30 min. Zu komplettieren mit Zentralstellen-Einsatz MEG5190-0000. Elektronik-Schalt-Einsatz MEG5151-0000. Elektronik-Schalt-Einsatz, 2fach MEG5152-0000. Relais-Schalt-Einsatz MEG5161-0000. Relais-Schalt-Einsatz, 2fach MEG5162-0000. Universal-Dimmer-Einsatz MEG5171-0000. Universal-Dimmer-Einsatz, 2fach MEG5172-0000. Steuerungs-Einsatz 1-10 V MEG5180-0000. DALI-Steuerungs-Einsatz MEG5185-0000. Material Thermoplast edelmatt. Farbe anthrazit.

Stielausleger in mittelschwerer Ausführung zur stufenlosen Befestigung am IS 8-Stiel.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Montageanleitung 2Montageanleitung 3Produktdatenblatt 4

Für System Design. Für spannungslos geschlossene elektromotorische Stellantriebe. Bereichsbegrenzung im Einstellknopf integriert. Mit Schraubbefestigung. Mit Steckklemmen. Funktionen -Mit Ein-/Ausschalter und Kontrollleuchte. 1xSchließerkontakt. Schaltdifferenz 0,5 K. Temperaturbereich ca. 5-30 GradC. Anschluss für zeitgesteuerte Nachtabsenkung um ca. 4 K. Mit thermischer Rückführung. Nennspannung AC 230 V. Nennstrom (Ohmsch) 10 A. Nennstrom (Induktiv) 4 A, cos Phi 0,6. Schaltleistung Heizen 2200 W. Material Thermoplast brillant. Farbe Lotosweiß.
