Eaton (Installation) Phasenschiene 3Ph,10qmm,Gabel,12TE EVG-3PHAS/12MODUL

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

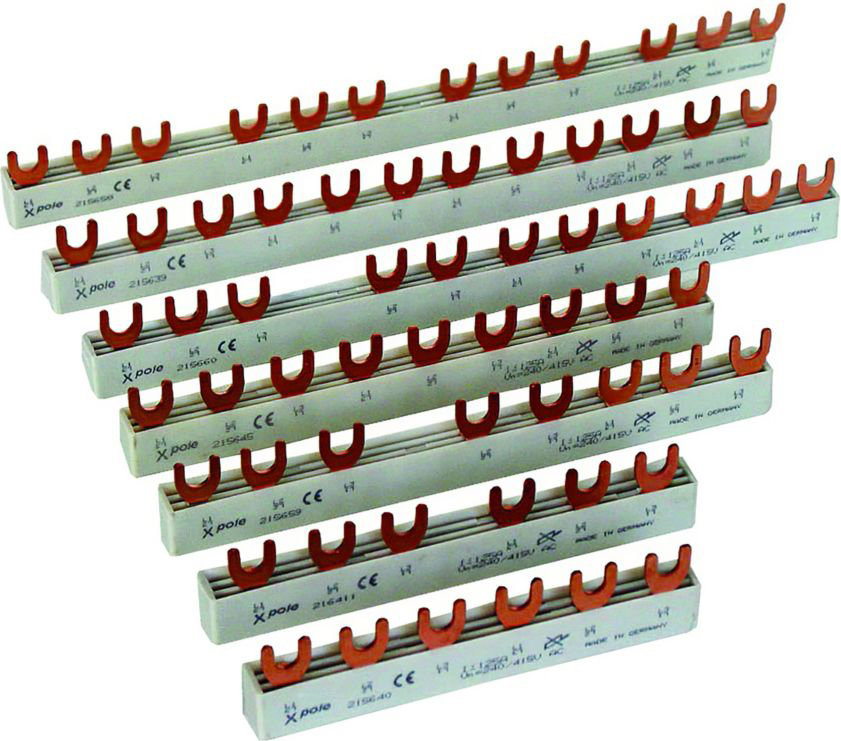

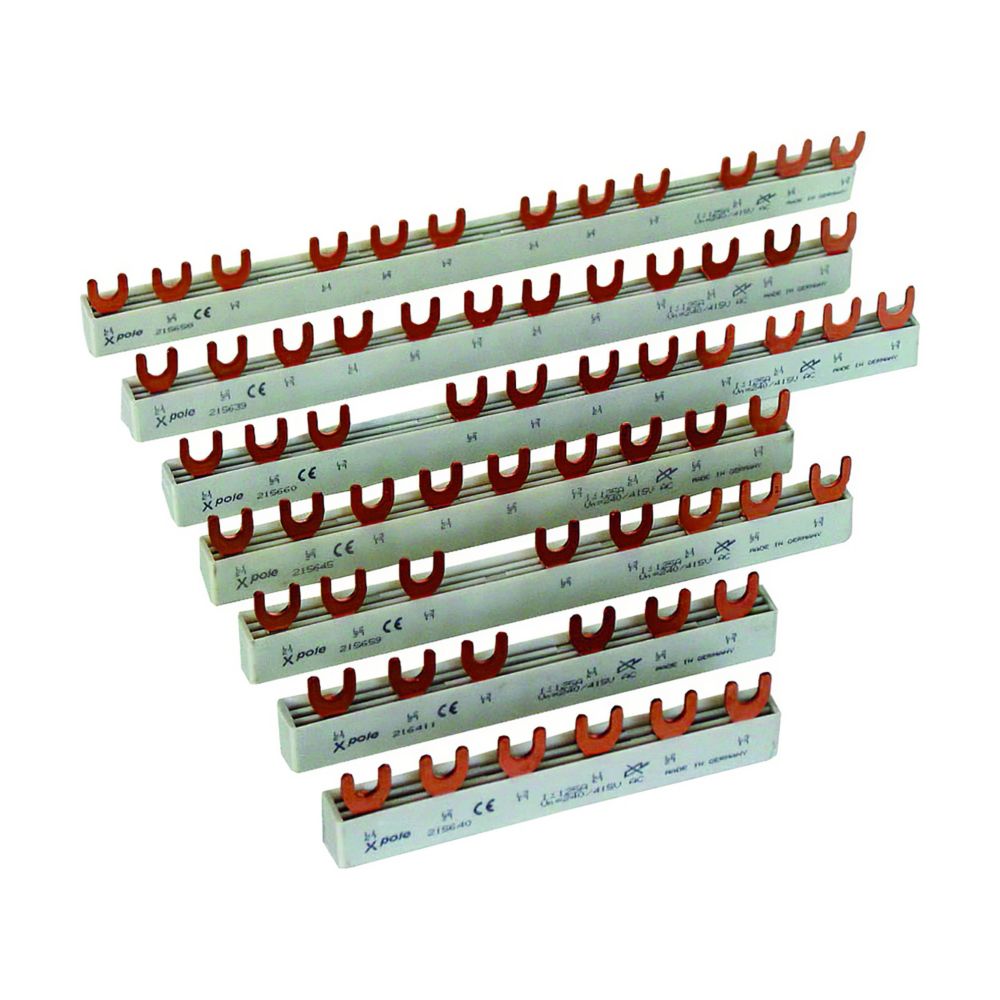

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen große Variantenvielfalt hohe Zeitersparnis bei der Verdrahtung Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2
