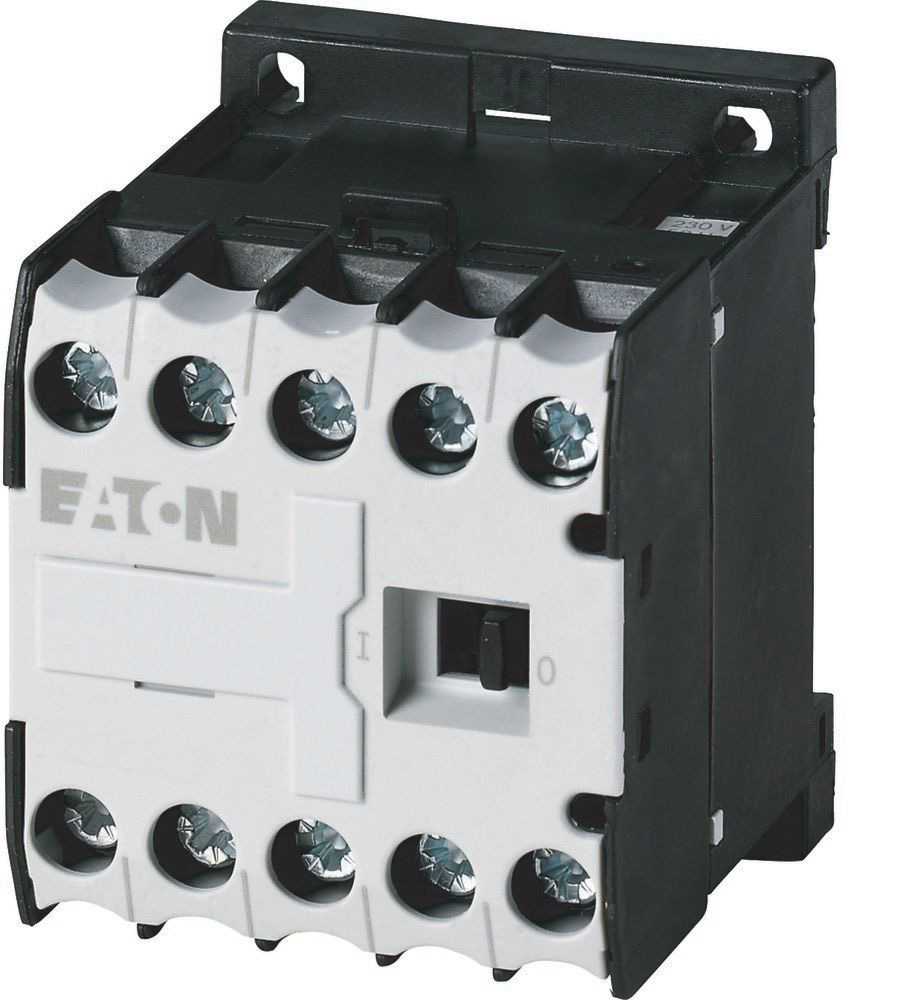

Eaton Hilfsschütz DC 4S DILER-40-G(24VDC)

Eaton

ggf. Abbildung ähnlich

38,30 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2000812185

Hersteller: Eaton

Hersteller-Nr.: 010223

EAN: 4015080102236

Hersteller Programm: DILER;Moeller series

Versandart: Paket

Hersteller Typ DILER-40-G(24VDC)

Produktinformationen "Eaton Hilfsschütz DC 4S DILER-40-G(24VDC)"

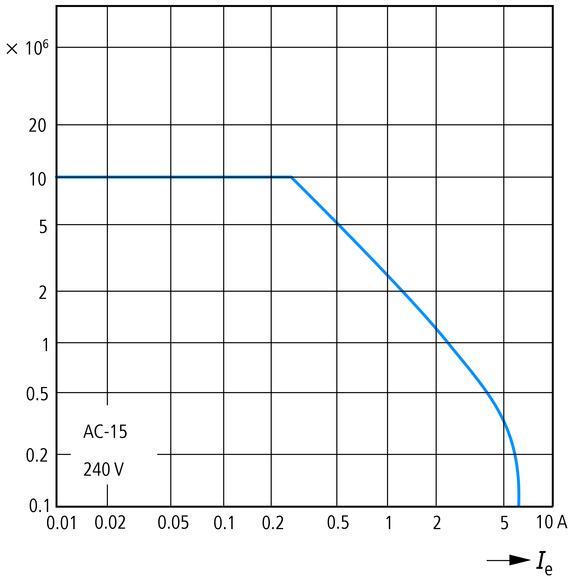

Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 4 S, Kennzahl/Ausführung der Kombinationen Kennzahl: 40E, verwendbar für: DILE, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Dioden-Widerstand-Kombination., Spulenleistung 2.6 W., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Eigenschaften "Eaton Hilfsschütz DC 4S DILER-40-G(24VDC)"

Anschlussart Hilfsstromkreis:	Schraubanschluss
Anzahl der Hilfskontakte als Schließer:	4
Bemessungsbetriebsstrom:	10 A
Bemessungsbetriebsstrom Ie, 400 V:	3 A
Bemessungsschaltstrom:	10 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz:	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:	0 V
Bemessungssteuerspeisespannung Us bei DC:	24 V
Betriebsspannung bei AC 50 Hz:	17..500 V
Betriebsspannung bei AC 60 Hz:	17..500 V
Betriebsspannung bei DC:	24..220 V
Breite:	45 mm
EAN:	4015080102236
Geeignet für Handbedienung:	nein
Herstellerartikelnummer:	010223
Herstellerprogramm:	DILER, DILER;Moeller series
Höhe:	58 mm
Markenname:	Eaton
Mit LED-Anzeige:	nein
Montageart:	DIN-Schiene/Schraube
Schnittstelle:	nein
Spannungsart der Betriebsspannung:	AC/DC
Spannungsart zur Betätigung:	DC
Tiefe:	54 mm
Typ:	DILER-40-G(24VDC)
Ursprungsland:	DE
Zolltarifnummer:	85364900
