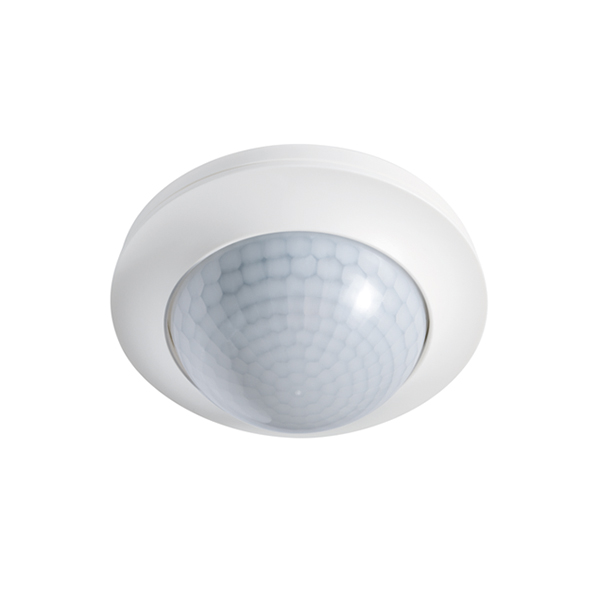

ESYLUX ESYLUX Decken-Präsenzmelder KNX 360Grad RW ca.24m UP PD-C360i/24KNXECOUP

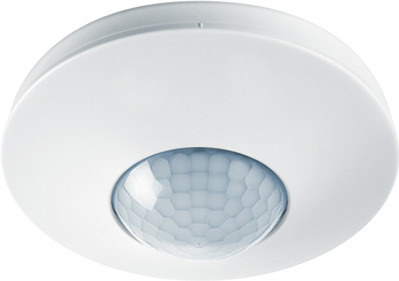

KNX Deckeneinbau-Präsenzmelder mit 360° Erfassungsbereich. Reichweite von bis zu 8 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m (maximale Montagehöhe 5 m). Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten. Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software). Manuelles, temporäres Schalten/Dimmen per User-Fernbedienung. Kommunikationsobjekte (vollständige Auflistung der Kommunikationsobjekte auf www.esylux.com). - Konstantlichtregelung oder Schalten. - Heizung, Lüftung und Klima (HLK). - Sperrobjekt für Heizung, Lüftung und Klima (HLK). - Ausgang Lichtwert (2 Byte). - Statusmeldung. - Präsenzausgang (Heizung-Lüftung-Klima) HLK. - Verwendbar als "Master" oder "Slave". - KNX-Tasteransteuerung für Lichtkanäle. - Voll- oder Halbautomatik. - Orientierungslicht 2 Lichtwerte wählbar 10 % - 50 %. - Testbetrieb. - Korrekturfaktor für Raumlicht. - Empfindlichkeit Sensor einstellbar 1 bis 4. Standardausführung als Unterputzgerät. Aufputz- bzw. Deckeneinbaumontage mit Zubehör möglich. Abdeckblende und Designring einfach wechselbar/lackierbar (in der Farbe "silber" als Zubehör erhältlich). Gezielte Ausblendung von Bereichen mittels beiliegender Linsenmaske.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Produktdatenblatt 2Gebrauchsanleitung 3

KNX Deckeneinbau-Präsenzmelder mit 360° Erfassungsbereich. Reichweite von bis zu 24 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m für Komfort-Anwendungen. Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten. Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software). Optimal mit der Funktion "Schalten" geeignet für die Installation in großen Höhen bis 10 m z. B. Sport- und Lagerhallen. Manuelles, temporäres Schalten/Dimmen per User-Fernbedienung. Kommunikationsobjekte (vollständige Auflistung der Kommunikationsobjekte auf www.esylux.com). - Konstantlichtregelung oder Schalten. - Heizung, Lüftung und Klima (HLK). - Sperrobjekt für Heizung, Lüftung und Klima (HLK). - Ausgang Lichtwert (2 Byte). - Statusmeldung. - Präsenzausgang (Heizung-Lüftung-Klima) HLK. - Verwendbar als "Master" oder "Slave". - KNX-Tasteransteuerung für Lichtkanäle. - Voll- oder Halbautomatik. - Orientierungslicht 2 Lichtwerte wählbar 10 % - 50 %. - Testbetrieb. - Korrekturfaktor für Raumlicht. - Alarmausgang. Standardausführung als Unterputzgerät. - Empfindlichkeit Sensor Bereich 1 bis 4. Aufputz- bzw. Deckeneinbaumontage mit Zubehör möglich. Abdeckblende und Designring einfach wechselbar/lackierbar (in der Farbe "silber" als Zubehör erhältlich). Gezielte Ausblendung von Bereichen mittels beiliegender Linsenmaske.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Produktdatenblatt 2Gebrauchsanleitung 3

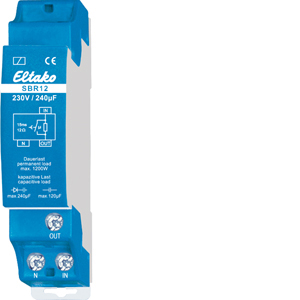

1 Schließer 16A/250V AC. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Maximale kapazitive Last 240µF nach Gleichrichter (z.B. Energiesparlampen und EVGs) bzw. 120µF direkt am Netz (z.B. parallelkompensierte Leuchtstofflampen). Begrenzungswiderstand 12?, Begrenzungsdauer ca. 15ms. Der Einschaltstromimpuls von Energiesparlampen, Leuchtstofflampen und Kompakt-Leuchtstofflampen wird durch kurzzeitiges (ca. 15ms) Zuschalten von Hochlastwiderständen (12?) auf 20A begrenzt. Das Strombegrenzungsrelais wird dem zu schützenden Relaiskontakt eines Schaltgerätes nachgeschaltet. Dauerlast max. 1200W, maximale Schalthäufigkeit 600/h. Erklärung zur kapazitiven Lastangabe: Die Angabe der maximalen kapazitiven Last direkt am Netz muss z.B. bei parallelkompensierten Leuchtstofflampen bzw. konventionellen Vorschaltgeräten beachtet werden. Hierbei entscheidet der parallel zum Netz liegende Kondensator pro Leuchtmittel über die korrekte Dimensionierung. Die Angabe der maximalen kapazitiven Last nach Gleichrichter muss z.B. bei Leuchtstofflampen mit EVG und Energiesparlampen beachtet werden. Es kann mit einer Ersatzkapazität von ca. 10µF pro Leucht­mittel gerechnet werden.
