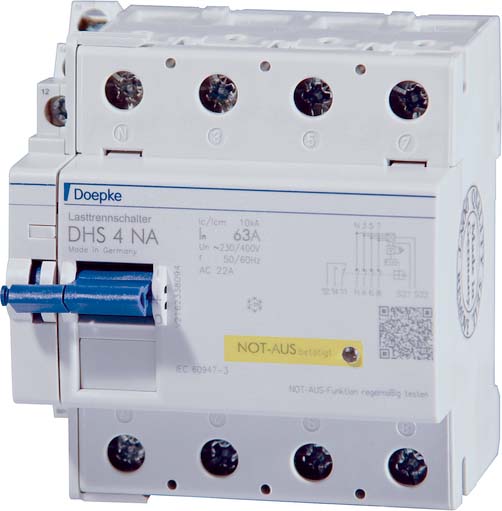

Doepke Hauptschalter mit Not-aus-Funktion DHS 4-063 NA
ggf. Abbildung ähnlich
169,45 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2005813899
Hersteller:
Doepke
Hersteller-Nr.:
09900009
EAN:
4014712233799
Versandart:
Paket
Hersteller Typ
DHS 4-063 NA
Produktinformationen "Doepke Hauptschalter mit Not-aus-Funktion DHS 4-063 NA"

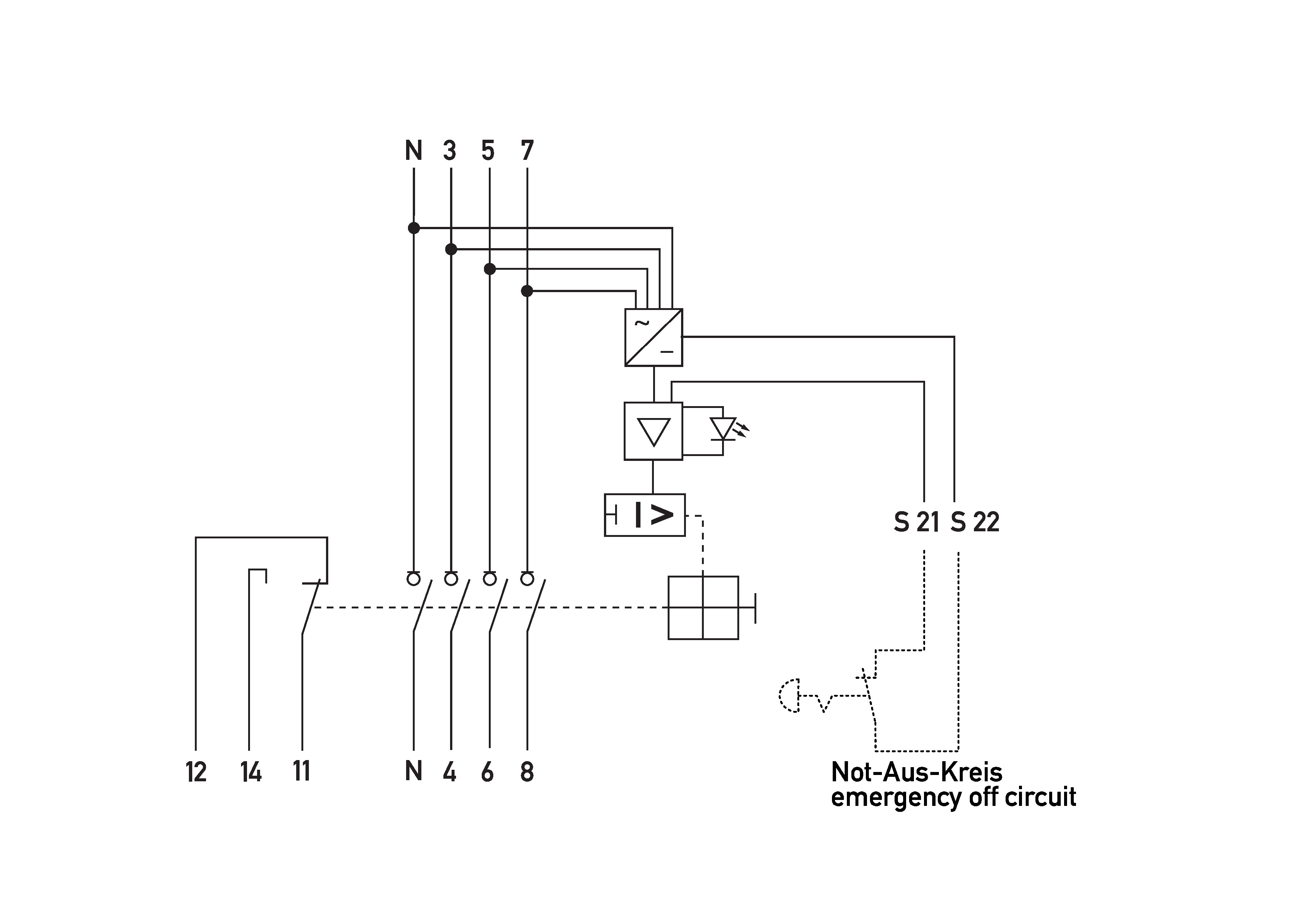

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Gebrauchsanleitung 2
Produktdatenblatt 3
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Gebrauchsanleitung 2
Produktdatenblatt 3
Eigenschaften "Doepke Hauptschalter mit Not-aus-Funktion DHS 4-063 NA"
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Wechsler: | 1 |
| Anzahl der Schalter: | 1 |
| Ausführung als Hauptschalter: | nein |
| Ausführung als NOT-AUS-Einrichtung: | ja |
| Ausführung als Sicherheitsschalter: | nein |
| Ausführung als Wartungs-/Reparaturschalter: | nein |
| Ausführung als Wendeschalter: | nein |
| Ausführung des Betätigungselements: | Kipphebel |
| Bedingter Bemessungskurzschlussstrom Iq: | 10 kA |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 0 kW |
| Bemessungsbetriebsspannung: | 230..400 V, 230..440 V |
| Bemessungsdauerstrom Iu: | 63 A |
| Bemessungsdauerstrom bei AC-21, 400 V: | 63 A |
| Bemessungsdauerstrom bei AC-23, 400 V: | 0 A |
| Bemessungskurzzeitstromfestigkeit Icw: | 10 kA |

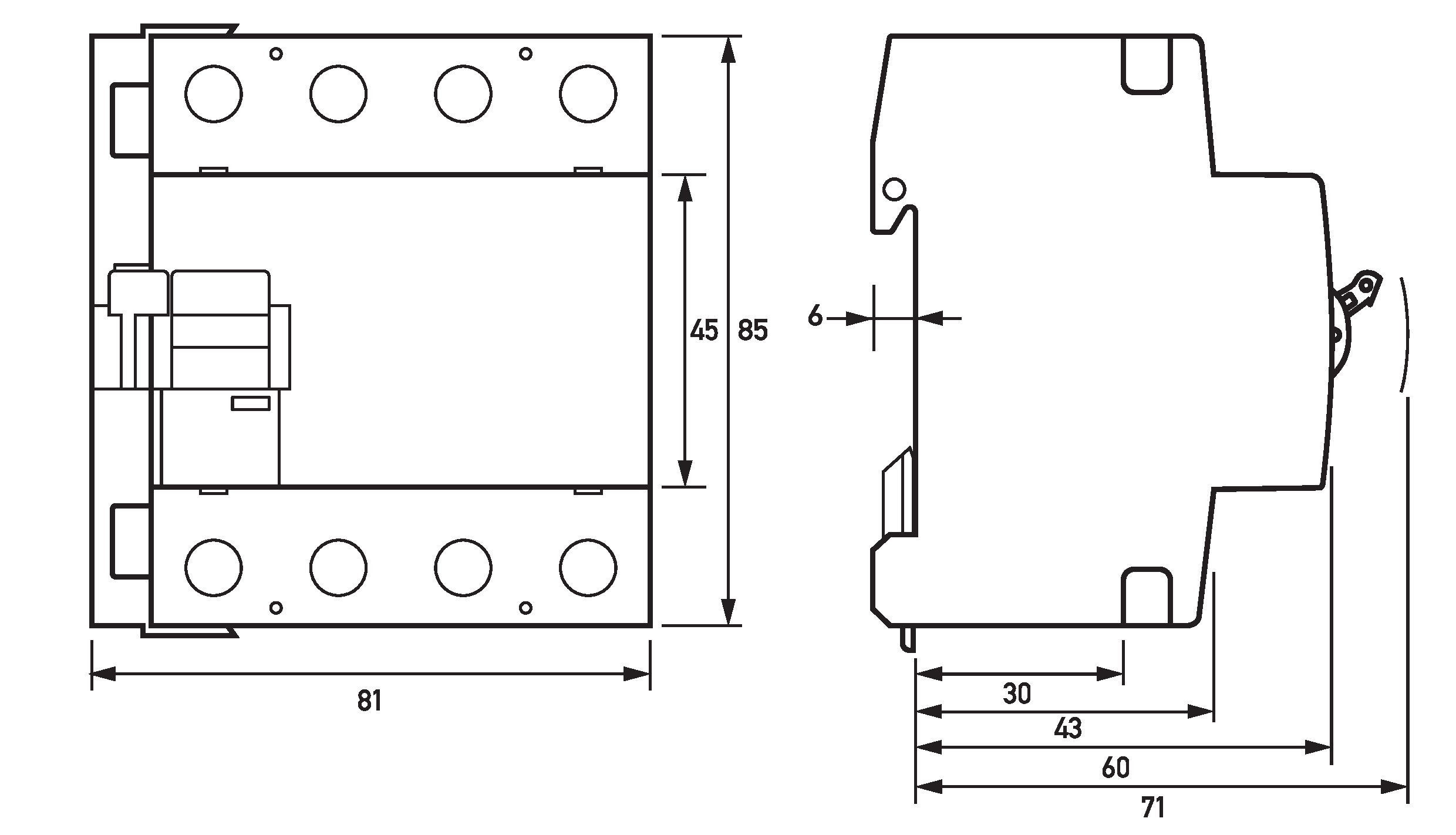

| Breite: | 81 mm |
| Breite in Teilungseinheiten: | 4,5 |
| EAN: | 4014712233799 |
| Farbe des Betätigungselements: | sonstige |
| Geeignet für Bodenbefestigung: | nein |
| Geeignet für Frontbefestigung 4-Loch: | nein |
| Geeignet für Frontbefestigung Zentral: | nein |
| Geeignet für Verteilereinbau: | ja |
| Geeignet für Zwischenbau: | nein |
| Gerätebauart: | Komplettgerät im Gehäuse |
| Herstellerartikelnummer: | 09900009 |
| Höhe: | 85 mm |
| Markenname: | Doepke |
| Max. Bemessungsbetriebsspannung Ue bei AC: | 400 V, 440 V |
| Mit vormontierter Verkabelung: | nein |
| Motorantrieb integriert: | nein |
| Motorantrieb optional: | nein |
| Polzahl: | 4 |
| Schaltleistung bei 400 V: | 29,7 kW, 29,69999999 kW |
| Schutzart (IP), frontseitig: | IP20 |
| Schutzart (NEMA): | 1 |
| Spannungsauslöser optional: | nein |
| Tiefe: | 75 mm |
| Typ: | DHS 4-063 NA |
| Ursprungsland: | DE |
| Verriegelbar: | ja |
| Zolltarifnummer: | 85365080 |
