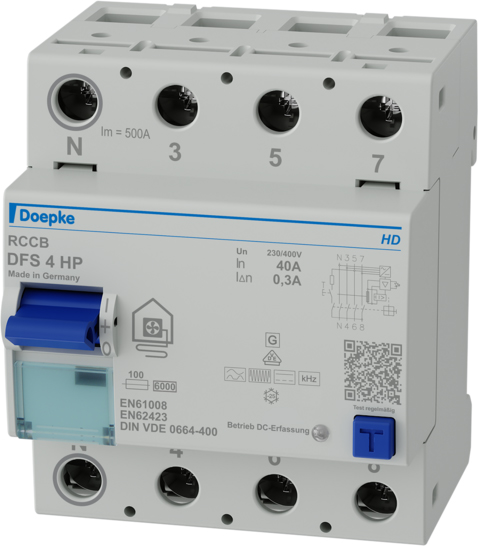

Doepke FI-Schutzschalter 4p, 40A, 0.3A, TypB+ DFS4 040-4/0,30-HP
Nur 6 auf Lager!
ggf. Abbildung ähnlich
346,89 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000758344
Hersteller:
Doepke
Hersteller-Nr.:
09136805
EAN:
4014712286153
Versandart:
Paket
Hersteller Typ
DFS4 040-4/0,30-HP
Produktinformationen "Doepke FI-Schutzschalter 4p, 40A, 0.3A, TypB+ DFS4 040-4/0,30-HP"
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. Geräte der Baureihe DFS 4 sind kompakte vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In der Standardausführung belegen sie nur vier Teilungseinheiten. Die allstromsensitiven Schalter erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme gemäß DIN VDE 0664-400. Die Variante HP (Heat Pump) wurde speziell für die Absicherung von Wärmepumpen entwickelt. Der Schutzpegel des allstromsensitiven Fehlerstromschutzschalters entspricht allen Anforderungen der Wärmepumpen-Hersteller. Darüber hinaus sorgt die HP-optimierte Kurzzeitverzögerung für eine erhöhte Anlagenverfügbarkeit. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz bis 20 kHz
Brandschutz gemäß VDE 0100-420
volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"
Neutralleiterposition beliebig
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung vorzugsweise von oben
Einsatzgebiete: RCCB der Variante HP sind geeignet für private, gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen. in denen Wärmepumpen zum Einsatz kommen. Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen
nicht geeignet für die Nutzung auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Produktdatenblatt 2
Gebrauchsanleitung 3
Brandschutz gemäß VDE 0100-420
volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"
Neutralleiterposition beliebig
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung vorzugsweise von oben
Einsatzgebiete: RCCB der Variante HP sind geeignet für private, gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen. in denen Wärmepumpen zum Einsatz kommen. Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen
nicht geeignet für die Nutzung auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Produktdatenblatt 2
Gebrauchsanleitung 3
Eigenschaften "Doepke FI-Schutzschalter 4p, 40A, 0.3A, TypB+ DFS4 040-4/0,30-HP"
| Anschließbarer Leiterquerschnitt eindrähtig: | 1,5..50 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 1,5..50 mm² |
| Bemessungsfehlerstrom: | 0,3 A |
| Bemessungsisolationsspannung Ui: | 400 V |
| Bemessungsspannung: | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp: | 4 kV |
| Bemessungsstrom: | 40 A |
| Breite in Teilungseinheiten: | 4 |
| EAN: | 4014712286153 |

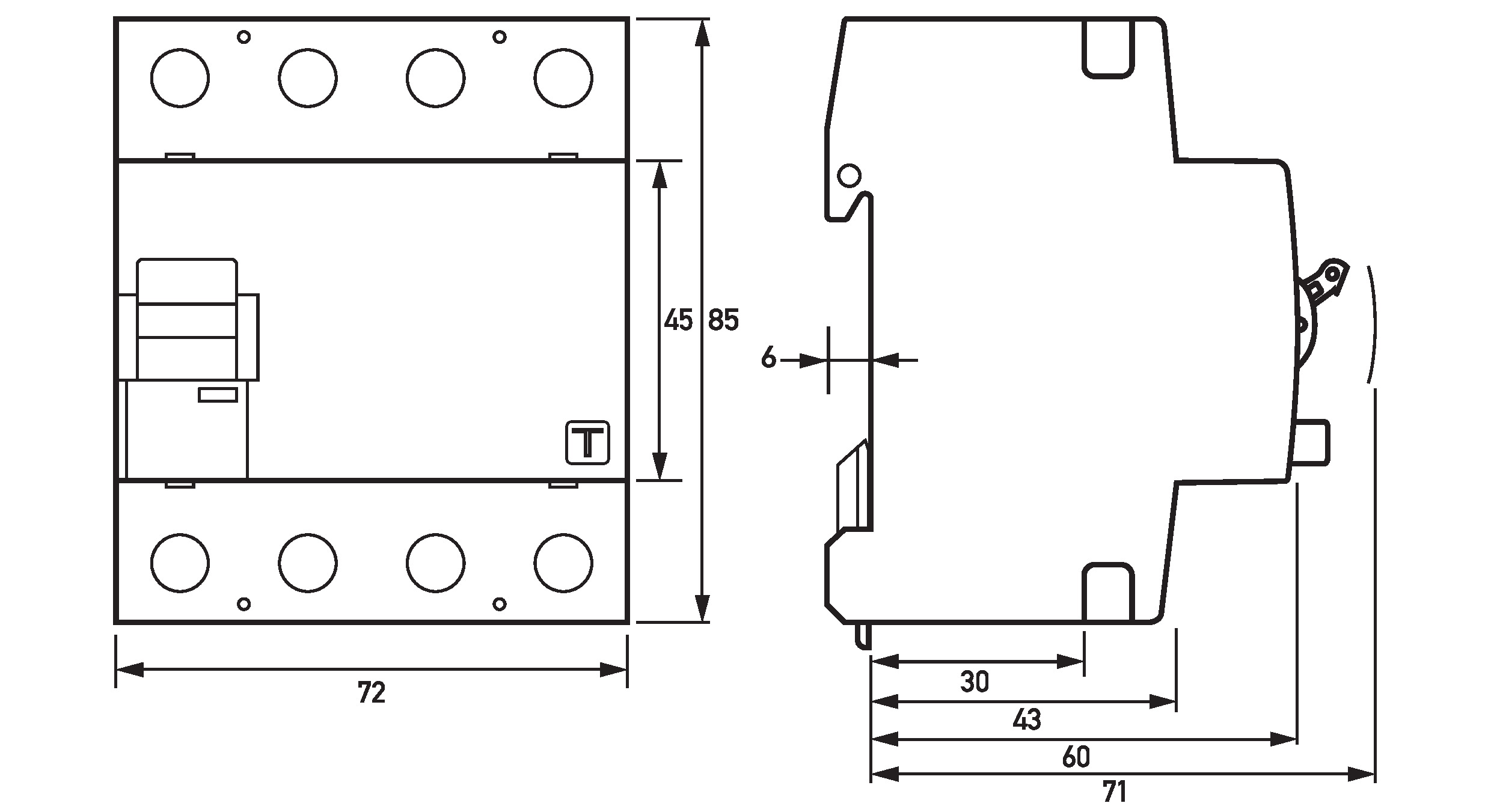

| Einbautiefe: | 69 mm |
| Explosionsgeschützt: | nein |
| Fehlerstrom-Typ: | B+ |
| Frequenz: | 50 Hz |
| Herstellerartikelnummer: | 09136805 |
| Kurzschlussfestigkeit (Icw): | 6 kA |
| Kurzzeitverzögerter Typ: | ja |
| Markenname: | Doepke |
| Mit Verriegelungsvorrichtung: | ja |
| Montageart: | DIN-Schiene |
| Polzahl: | 4 |
| RAL-Nummer (ähnlich): | 7035 |
| Schutzart (IP): | IP20 |
| Selektiver-Typ: | nein |
| Spannungsart: | AC |
| Stoßstromfestigkeit: | 3 kA |
| Typ: | DFS4 040-4/0,30-HP |
| Umgebungstemperatur während des Betriebs: | -25..40 °C |
| Ursprungsland: | DE |
| Verlustleistung: | 5,2 W |
| Verschmutzungsgrad: | 2 |
| Zolltarifnummer: | 85363030 |
| Zusatzeinrichtungen möglich: | ja |
