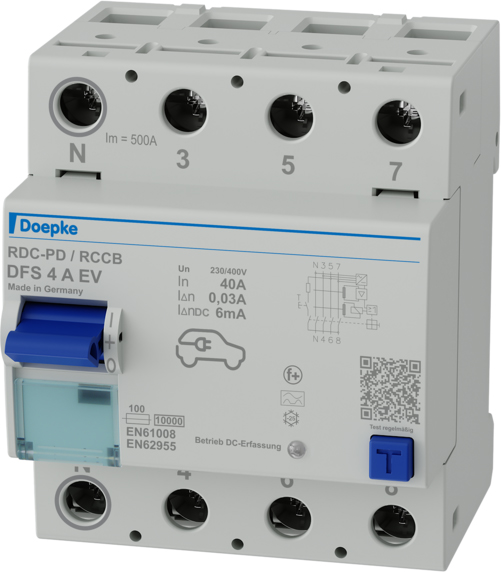

Doepke FI-Schalter DFS4 040-4/0,03-A EV

320,49 €*

Inhalt: 1 STK

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2005812324
Hersteller: Doepke
Hersteller-Nr.: 09134818
EAN: 4014712215955
Versandart: Paket
Hersteller Typ DFS4 040-4/0,03-A EV
Produktinformationen "Doepke FI-Schalter DFS4 040-4/0,03-A EV"
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter in der Ausführung EV sind für den Einsatz in Ladeeinrichtungen für Elektrofahrzeuge vorgesehen. Sie haben eine Zusatzfunktion zur Erkennung glatter Gleichfehlerströme >= 6 mA. Damit schützen sie vorgeschaltete Fehlerstromschutzschalter des Typs A oder F vor Funktionsausfällen. Eigenschaften: netzspannungsabhängige Zusatzfunktion zur Erkennung glatter Gleichfehlerströme
Auslöseschwelle von 6 mA bei glatten Gleichfehlerströmen
LED-Anzeige für Betrieb Zusatzfunktion
kein zusätzlicher Verdrahtungsaufwand
VDE zertifiziert
netz- und hilfsspannungsunabhängige Auslösung
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"

Anschluss C1 Neutralleiterposition links
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeiserichtung beliebig
Einsatzgebiete: Diese RCCB sind ausschließlich für die Verwendung in Einrichtungen zur Ladung von Elektrofahrzeugen vorgesehen
Ausgeschlossen ist der Einsatz zum Schutz von Anlagen. in denen elektronische Betriebsmittel Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier sind allstromsensitive Fehlerstromschutzschalter des Typs B oder B+ einzusetzen.

Unter nachfolgenden Links finden Sie weitere Informationen:

Produktdatenblatt
Gebrauchsanleitung
Montageanleitung
Eigenschaften "Doepke FI-Schalter DFS4 040-4/0,03-A EV"
Anschließbarer Leiterquerschnitt eindrähtig: 1,5..50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..50 mm²
Bemessungsfehlerstrom: 0,03 A
Bemessungsisolationsspannung Ui: 400 V
Bemessungsspannung: 400 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 40 A
Breite in Teilungseinheiten: 4
EAN: 4014712215955

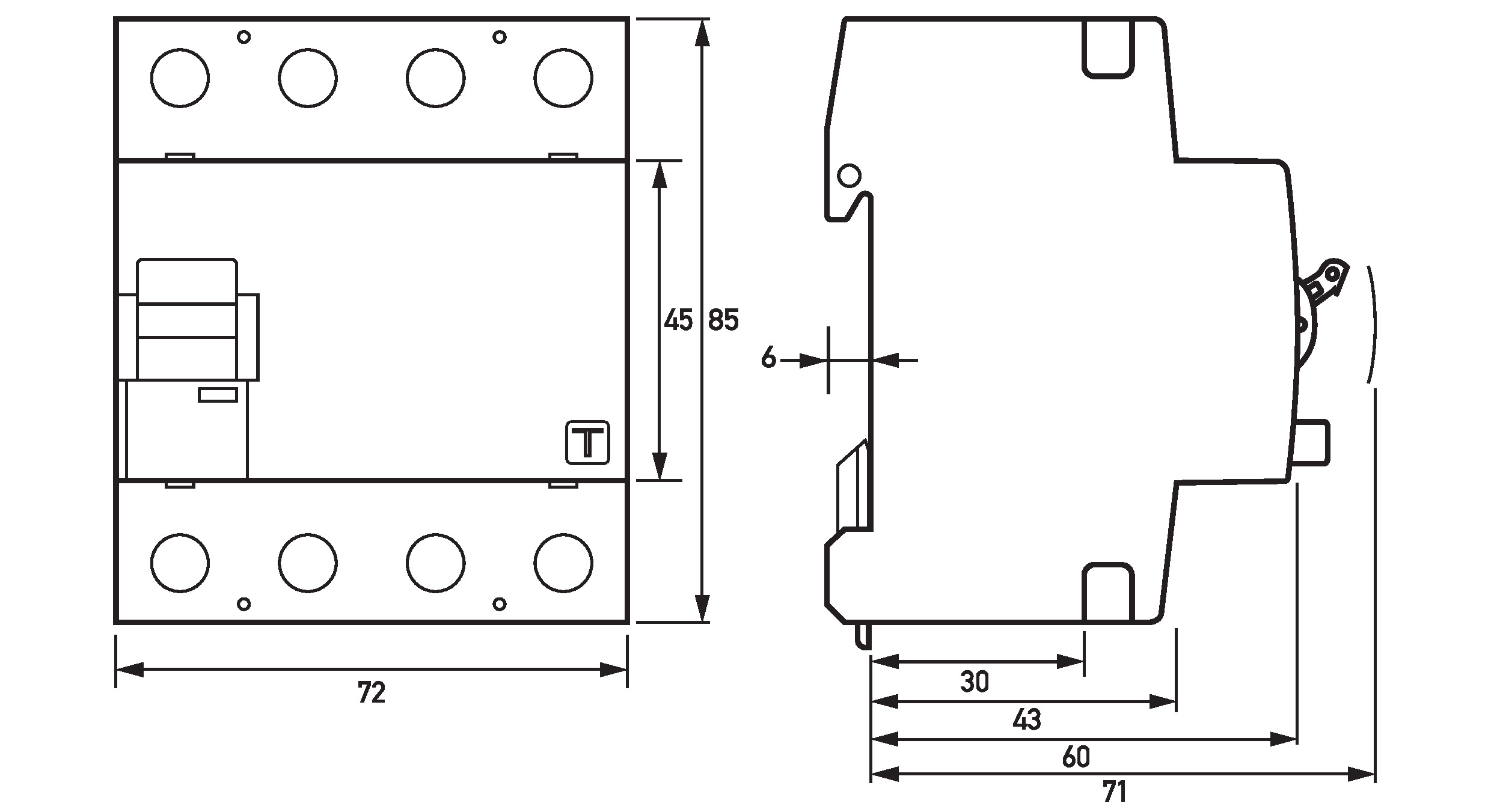

Einbautiefe: 69 mm
Explosionsgeschützt: nein
Fehlerstrom-Typ: A
Frequenz: 50 Hz
Herstellerartikelnummer: 09134818
Kurzschlussfestigkeit (Icw): 10 kA
Kurzzeitverzögerter Typ: nein
Markenname: Doepke
Mit Verriegelungsvorrichtung: ja
Montageart: DIN-Schiene
Polzahl: 4
Schutzart (IP): IP20
Selektiver-Typ: nein
Spannungsart: AC
Stoßstromfestigkeit: 3 kA
Typ: DFS4 040-4/0,03-A EV
Umgebungstemperatur während des Betriebs: -25..40 °C
Ursprungsland: DE
Verschmutzungsgrad: 2
Zolltarifnummer: 85363030
Zusatzeinrichtungen möglich: ja
