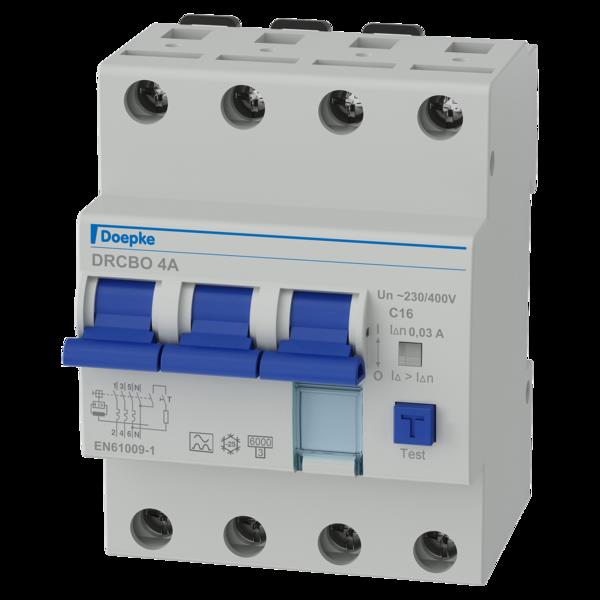

Doepke FI/LS-Kombination DRCBO4 C16/0,03/3N-A

Doepke

107,92 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2005824089

Hersteller: Doepke

Hersteller-Nr.: 09945124

EAN: 4014712266407

Versandart: Paket

Hersteller Typ DRCBO4 C16/0,03/3N-A

Produktinformationen "Doepke FI/LS-Kombination DRCBO4 C16/0,03/3N-A"

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: puls- und wechselstromsensitiv
netzspannungsunabhängige Auslösung
geringe Baugröße für alle Bemessungsströme
Schaltstellungsanzeige
separate Anzeige des Auslösegrunds
Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten
Neutralleiter rechts
Beschriftungsfenster
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung beliebig
Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden
Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.

Unter nachfolgenden Links finden Sie weitere Informationen:

Produktdatenblatt 1
Produktdatenblatt 2
Gebrauchsanleitung 3

Eigenschaften "Doepke FI/LS-Kombination DRCBO4 C16/0,03/3N-A"

Abschaltcharakteristik:	unverzögert
Anschließbarer Leiterquerschnitt eindrähtig:	1..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:	1..25 mm²
Anzahl der abgesicherten Pole:	3
Auslösecharakteristik:	C
Bemessungsabschaltvermögen nach EN 61009:	6 kA
Bemessungsfehlerstrom:	0,03 A
Bemessungsisolationsspannung Ui:	440 V
Bemessungsschaltvermögen Icn nach EN 61009-1:	6 kA
Bemessungsspannung:	400 V
Bemessungsstoßspannungsfestigkeit Uimp:	4 kV
Bemessungsstrom:	16 A
Breite in Teilungseinheiten:	4
EAN:	4014712266407
Einbautiefe:	68 mm
Energiebegrenzungsklasse:	3
Fehlauslöseschutz:	nein
Fehlerstrom-Typ:	A
Frequenz:	50/60 Hz
Herstellerartikelnummer:	09945124
Markenname:	Doepke
Mit Verriegelungsvorrichtung:	nein
Mitschaltender Neutralleiter:	ja
Polzahl (gesamt):	4
Schutzart (IP):	IP20
Spannungsart:	AC
Stoßstromfestigkeit:	0,25 kA
Typ:	DRCBO4 C16/0,03/3N-A
Umgebungstemperatur während des Betriebs:	-25..40 °C
Unterputzmontage:	nein
Ursprungsland:	IT
Verlustleistung:	6,9 W
Verschmutzungsgrad:	2
Zolltarifnummer:	85363010
Überspannungskategorie:	3

Hersteller "Doepke"

Doepke Schaltgeräte GmbH

Stellmacher Str. 11
26506 Norden DE
Email: info@doepke.de

Weiterführende Links des Herstellers

Hersteller-Webseite

Kunden kauften auch

> 500 lagernd

Phoenix Contact Installationsetagenklemme 0,14-4qmm PTI 2,5-L/L

Installationsetagenklemme, Nennspannung: 400 V, Nennstrom: 24 A, Push-in-Anschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Montageart: NS 35/7,5, NS 35/15, Farbe: grau

1,13 €*

> 500 lagernd

Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hilfsspannungsunabhängige Auslösung sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit grün-rote Kontaktstellungsanzeige Fehlerstromauslöseanzeige Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten Neutralleiter rechts tristabile Rastschieber für leichten Ein- und Ausbau Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung beliebig Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Gebrauchsanleitung 3

29,88 €*

Pollmann Abzweigklemme grau HLAK 25-4/8 GR-S

Hauptleitungs-Abzweigklemme mit Schnellbefestigung aus Stahlblech

7,70 €*

Hager Endkapp f.Phasenschiene 4-polig KZN024

Endkappe für Phasenschiene 4 polig

0,57 €*

Spelsberg Kleinverteiler AK 42 #73344201

Kleinverteiler, mit Schutzart IP65, 3-reihig, 42 verfügbare Teilungseinheiten, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Ammoniakbeständigkeit), oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit schraubenloser PE/N-Klemmschiene mit jeweils 6 schraubbaren Klemmstellen 2,5-16mm² und 21 / 2x14 schraubenlosen Klemmstellen 1,5-4mm²Abmessungen: 315 x 600 x 155mmBeigefügtes Zubehör: Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Varianten ab 139,40 €*

143,13 €*

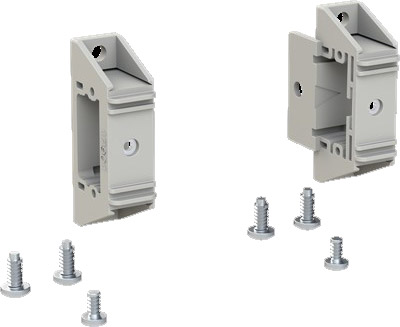

Striebel&John Isolierstück für Hutprofilschiene ZK90P2 (VE2)
