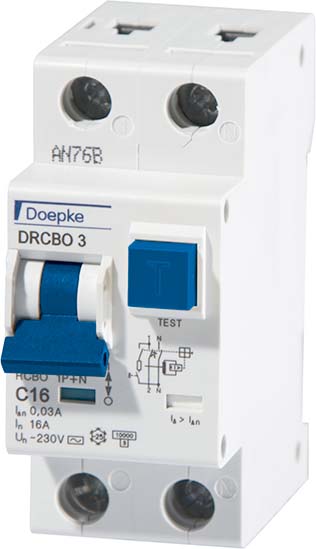

Doepke FI/LS-Kombination DRCBO3 C16/0,03/1N-A

Doepke

47,79 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2005812577

Hersteller: Doepke

Hersteller-Nr.: 09932124

EAN: 4014712220744

Versandart: Paket

Hersteller Typ DRCBO3 C16/0,03/1N-A

Produktinformationen "Doepke FI/LS-Kombination DRCBO3 C16/0,03/1N-A"

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hilfsspannungsunabhängige Auslösung
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
grün-rote Kontaktstellungsanzeige
Fehlerstromauslöseanzeige
Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten
Neutralleiter rechts
tristabile Rastschieber für leichten Ein- und Ausbau
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung beliebig
Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden
Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.

Unter nachfolgenden Links finden Sie weitere Informationen:

Produktdatenblatt
Gebrauchsanleitung

Eigenschaften "Doepke FI/LS-Kombination DRCBO3 C16/0,03/1N-A"

Abschaltcharakteristik:	unverzögert
Anschließbarer Leiterquerschnitt eindrähtig:	1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:	1..16 mm²
Anzahl der abgesicherten Pole:	1
Auslösecharakteristik:	C
Bemessungsabschaltvermögen nach EN 61009:	10 kA
Bemessungsfehlerstrom:	0,02999999 A
Bemessungsisolationsspannung Ui:	440 V
Bemessungsschaltvermögen Icn nach EN 61009-1:	10 kA
Bemessungsspannung:	230 V
Bemessungsstoßspannungsfestigkeit Uimp:	4 kV
Bemessungsstrom:	16 A
Breite in Teilungseinheiten:	2
EAN:	4014712220744

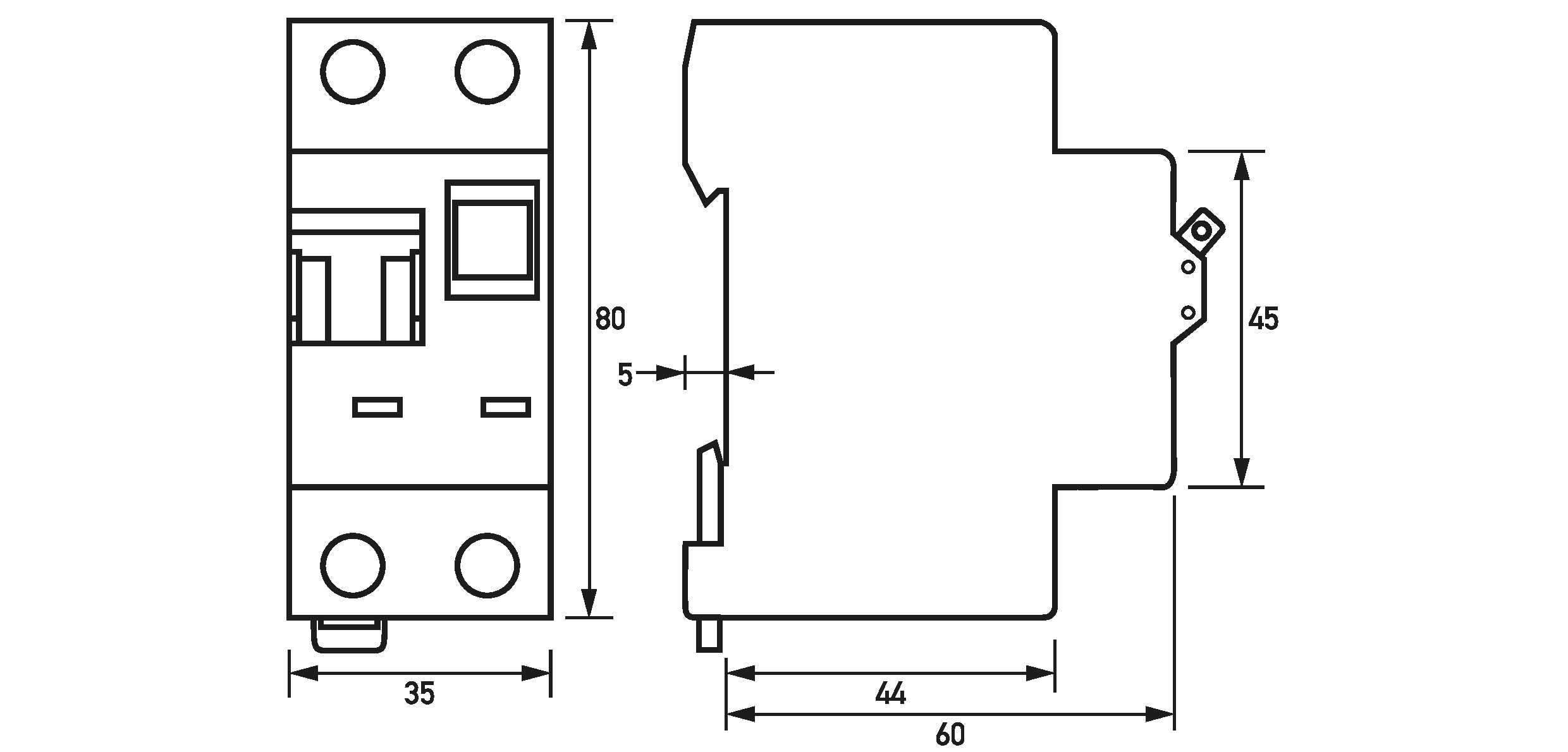

Einbautiefe:	68 mm
Energiebegrenzungsklasse:	3
Fehlauslöseschutz:	nein
Fehlerstrom-Typ:	A
Frequenz:	50 Hz
Herstellerartikelnummer:	09932124
Markenname:	Doepke
Mit Verriegelungsvorrichtung:	ja
Mitschaltender Neutralleiter:	ja
Polzahl (gesamt):	2
Schutzart (IP):	IP20
Spannungsart:	AC
Stoßstromfestigkeit:	0,25 kA
Typ:	DRCBO3 C16/0,03/1N-A
Umgebungstemperatur während des Betriebs:	-25..40 °C
Unterputzmontage:	nein
Ursprungsland:	RO
Verlustleistung:	1,8 W
Verschmutzungsgrad:	2
Zolltarifnummer:	85362010
Überspannungskategorie:	3
