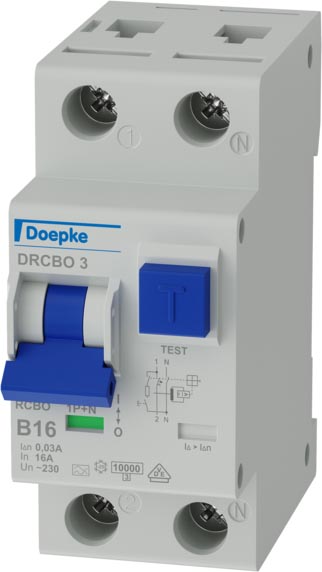

Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A
> 500 lagernd
ggf. Abbildung ähnlich
29,88 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2005812568
Hersteller:
Doepke
Hersteller-Nr.:
09932104
EAN:
4014712220621
Versandart:
Paket
Hersteller Typ
DRCBO3 B16/0,03/1N-A
Produktinformationen "Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A"
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hilfsspannungsunabhängige Auslösung
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
grün-rote Kontaktstellungsanzeige
Fehlerstromauslöseanzeige
Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten
Neutralleiter rechts
tristabile Rastschieber für leichten Ein- und Ausbau
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung beliebig
Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden
Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt
Gebrauchsanleitung
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
grün-rote Kontaktstellungsanzeige
Fehlerstromauslöseanzeige
Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten
Neutralleiter rechts
tristabile Rastschieber für leichten Ein- und Ausbau
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung beliebig
Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden
Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt
Gebrauchsanleitung
Eigenschaften "Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A"
| Abschaltcharakteristik: | unverzögert |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig: | 1..25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 1..16 mm² |
| Anzahl der abgesicherten Pole: | 1 |
| Auslösecharakteristik: | B |
| Bemessungsabschaltvermögen nach EN 61009: | 10 kA |
| Bemessungsfehlerstrom: | 0,03 A |
| Bemessungsisolationsspannung Ui: | 440 V |
| Bemessungsschaltvermögen Icn nach EN 61009-1: | 10 kA |
| Bemessungsspannung: | 230 V |
| Bemessungsstoßspannungsfestigkeit Uimp: | 4 kV |
| Bemessungsstrom: | 16 A |
| Breite in Teilungseinheiten: | 2 |
| EAN: | 4014712220621 |

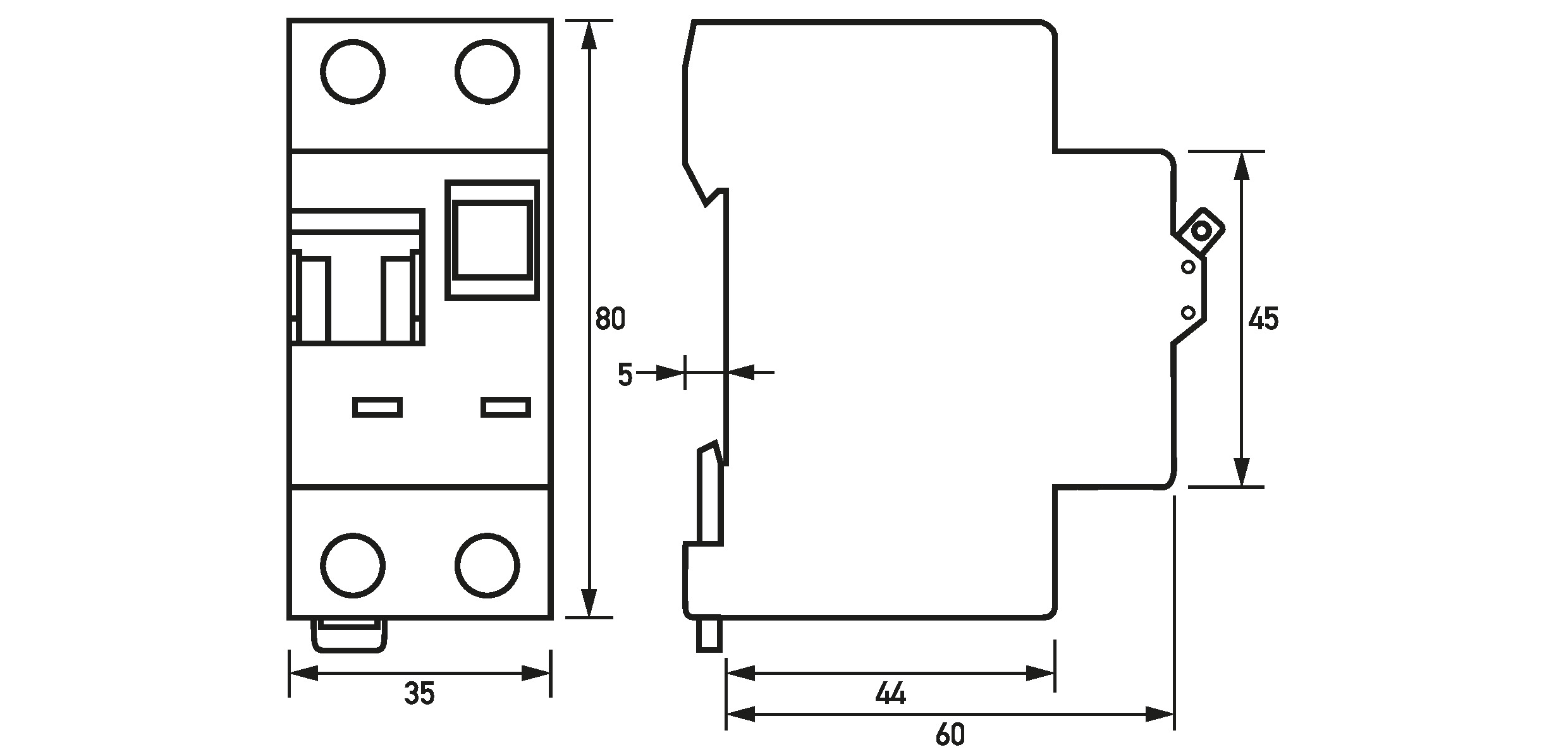

| Einbautiefe: | 68 mm |
| Energiebegrenzungsklasse: | 3 |
| Fehlauslöseschutz: | nein |
| Fehlerstrom-Typ: | A |
| Frequenz: | 50 Hz |
| Herstellerartikelnummer: | 09932104 |
| Markenname: | Doepke |
| Mit Verriegelungsvorrichtung: | ja |
| Mitschaltender Neutralleiter: | ja |
| Polzahl (gesamt): | 2 |
| Schutzart (IP): | IP20 |
| Spannungsart: | AC |
| Stoßstromfestigkeit: | 0,25 kA |
| Typ: | DRCBO3 B16/0,03/1N-A |
| Umgebungstemperatur während des Betriebs: | -25..40 °C |
| Unterputzmontage: | nein |
| Ursprungsland: | RO |
| Verschmutzungsgrad: | 2 |
| Zolltarifnummer: | 85362010 |
| Überspannungskategorie: | 3 |
Verwandte Artikel
Nur 7 auf Lager!

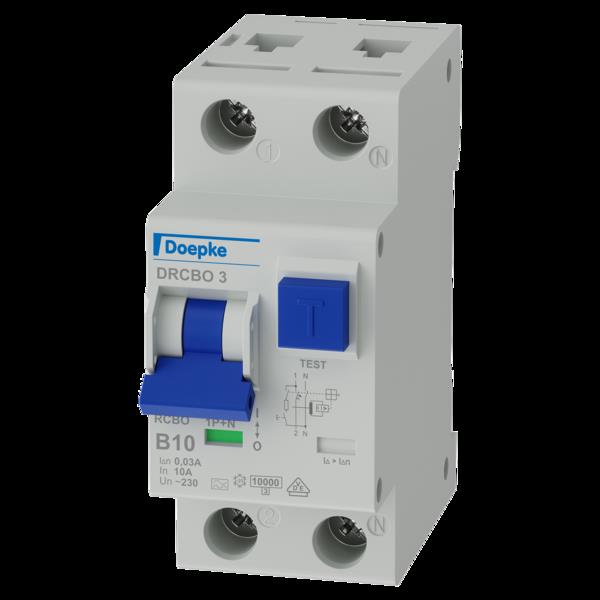

Doepke FI/LS-Kombination/RCBO DRCBO3 B10/0,03/1N-A
51,39 €*
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hilfsspannungsunabhängige Auslösung sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit grün-rote Kontaktstellungsanzeige Fehlerstromauslöseanzeige Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten Neutralleiter rechts tristabile Rastschieber für leichten Ein- und Ausbau Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung beliebig Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.Unter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattGebrauchsanleitung

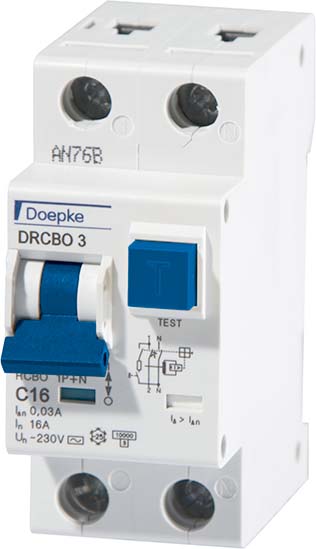

Doepke FI/LS-Kombination DRCBO3 C16/0,03/1N-A
47,79 €*
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hilfsspannungsunabhängige Auslösung sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit grün-rote Kontaktstellungsanzeige Fehlerstromauslöseanzeige Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten Neutralleiter rechts tristabile Rastschieber für leichten Ein- und Ausbau Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung beliebig Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.Unter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattGebrauchsanleitung
Kunden kauften auch
> 500 lagernd
Phoenix Contact Installationsetagenklemme 0,14-4qmm PTI 2,5-L/L
1,13 €*
Installationsetagenklemme, Nennspannung: 400 V, Nennstrom: 24 A, Push-in-Anschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Montageart: NS 35/7,5, NS 35/15, Farbe: grau
> 500 lagernd
Phoenix Contact Doppelstock-Klemme 0,14-1,5qmm, weiß PTTBS 1,5/S-KNX
1,89 €*
Doppelstockklemme, für KNX-Bus in der Gebäudeinstallation, paarweise (25 Paare = 50 Stück) verpackt, Nennspannung: 500 V, Nennstrom: 16 A, Anschlussart: Push-in-Anschluss, 1. und 2. Etage, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,14 mm² - 1,5 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: weiß
> 500 lagernd
Phoenix Contact Tragschienenadapter NS 35/7,5, NS 35/15 PTFIX-NS35
0,59 €*
Tragschienenadapter, Länge: 58,1 mm, Breite: 28,6 mm, Höhe: 11 mm, Farbe: grau
> 500 lagernd
Rutenbeck UAE-Anschlussdose UAE-ClassEAiso8/8Up0
8,17 €*
ClassEA iso-Anschlussdose, geschirmt, 2-fach, Unterputz, abbrechbarer Tragring für Stegversion, für Abdeckungen der Elektro-Installationsmaterial-Hersteller für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite 500 MHz) geschlossenes Zinkdruckgussgehäuse variable Kabelzuführung (+/-30°) 360° Schirmung und Zugentlastung in einem Arbeitsgang zusätzliche Erdungsmöglichkeit über Flachsteckverbinder schnelle Installation durch LSA-Kontakte abbrechbarer Tragring für Stegversion rastender Schnellmontagedeckel RJ45-Stecköffnungen schräg nach unten geneigt Farbcode T568A und T568B gemäß TIA / EIA-568-B.2 geeignet für Cat.6 und Cat.7 Kabel (Ø 6-10 mm) LSA-Klemmen für einen Leiter 0,4-0,63 mm Ø, AW 26-22, Wiederbelegbarkeit > 50-mal geeignet für PoE++ / 4PPoE gemäß IEEE 802.3bt UPOE-konform HDBaseT-konform passend zu UAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten u.a.) entsprechend nachfolgender Normanforderungen: ISO/IEC 11 801, ClassEA, geschirmt DIN EN 50173-1, ClassEA, geschirmt ANSI TIA/EIA-568-C.2, ClassEA Lebensdauer > 750 Steckzyklen RJ11/12 fehlstecksicher
> 500 lagernd

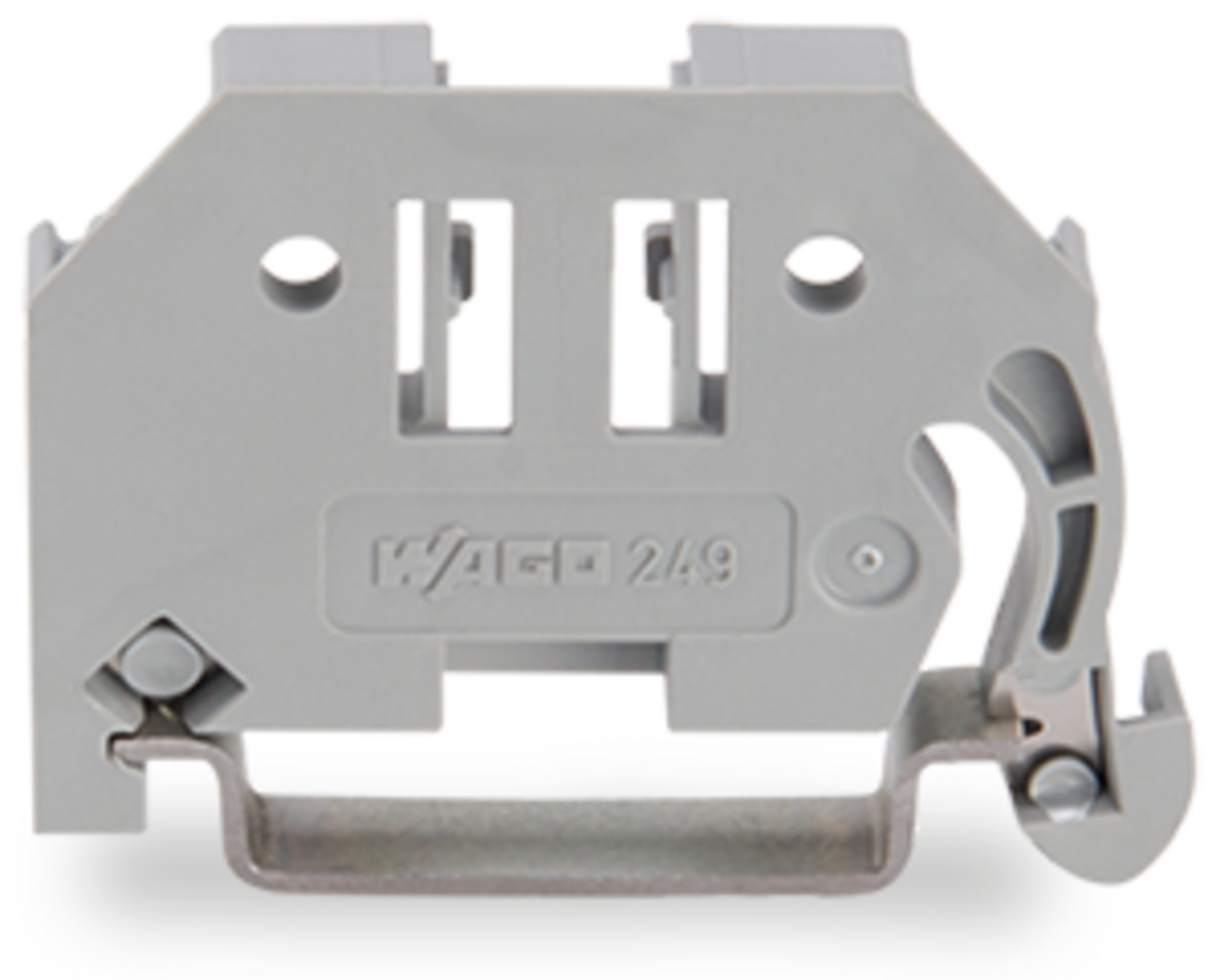

WAGO GmbH & Co. KG Endklammer 6mm breit grau 249-116
