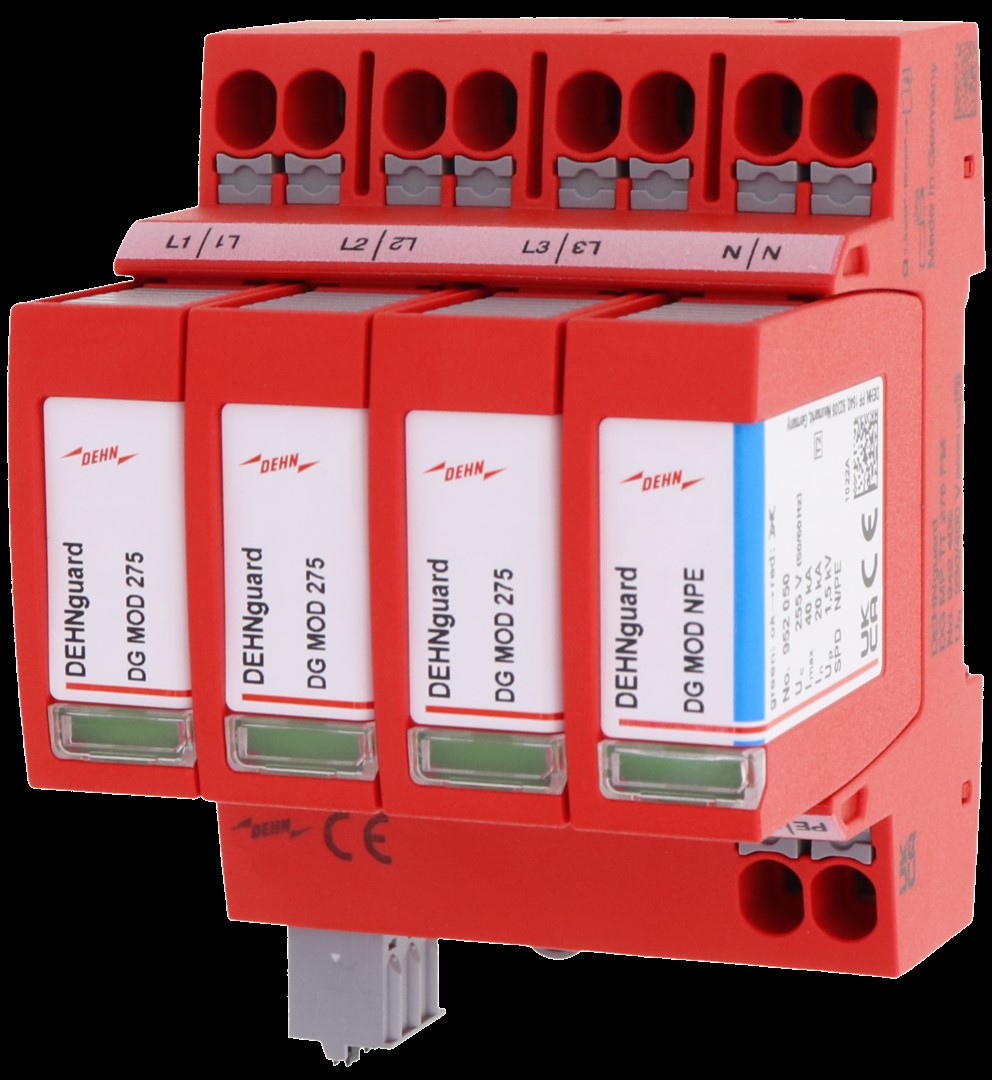

DEHN Überspannungsableiter Typ2 DEHNguardMP4pol DG MP TT 275 FM
Nur 5 auf Lager!
ggf. Abbildung ähnlich
129,07 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006015241
Hersteller:
DEHN
Hersteller-Nr.:
942315
EAN:
4013364477162
Versandart:
Paket
Hersteller Typ
DG MP TT 275 FM
Produktinformationen "DEHN Überspannungsableiter Typ2 DEHNguardMP4pol DG MP TT 275 FM"
Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 + Typ 3 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher.
Unter nachfolgenden Links finden Sie weitere Informationen:

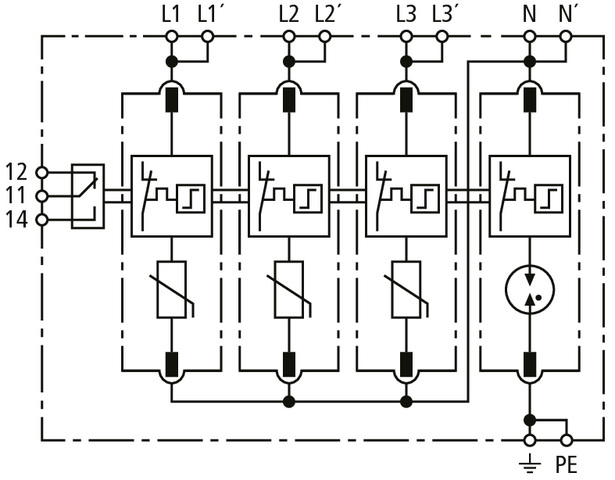

Schaltbild 1

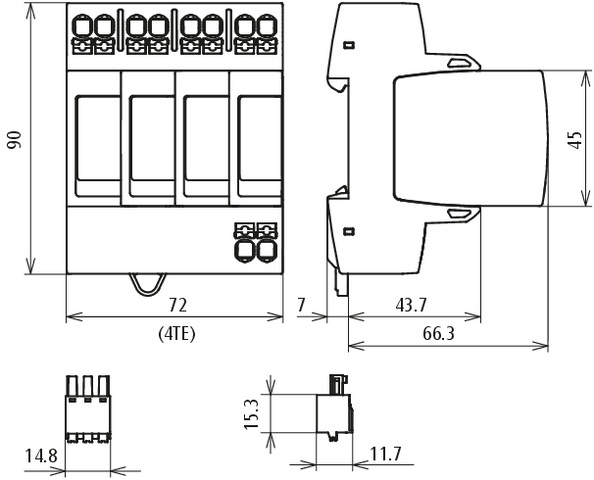

Maßzeichnung 2
Produktdatenblatt 3
Montageanleitung 4
Schaltbild 5
Maßzeichnung 6
Produktdatenblatt 7
Unter nachfolgenden Links finden Sie weitere Informationen:
Schaltbild 1
Maßzeichnung 2
Produktdatenblatt 3
Montageanleitung 4
Schaltbild 5
Maßzeichnung 6
Produktdatenblatt 7
Eigenschaften "DEHN Überspannungsableiter Typ2 DEHNguardMP4pol DG MP TT 275 FM"
| Anzahl der Leiter (ohne Erde): | 4 |
|---|---|
| Baugröße: | 4 TE |
| EAN: | 4013364477162 |
| Herstellerartikelnummer: | 942315 |
| Herstellerprogramm: | DEHNguard modular |
| Höchste Dauerspannung AC: | 275 V |
| Integrierte Vorsicherung: | nein |
| Integrierter Kurzschlussschutz: | nein |
| Kurzschlussfestigkeit (Isccr): | 50 kA |
| Leckstromfrei: | nein |
| Markenname: | DEHN |
| Max. Ableitstoßstrom (8/20): | 40 kA |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 10 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 10 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 40 A |
| Mit Fernmeldekontakt: | ja |
| Montageart: | Hutschiene TH35 |
| Nennableitstoßstrom (8/20): | 20 kA |
| Nennspannung AC: | 230 V |
| Netzform DC: | nein |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | nein |
| Netzform TN-C-S: | nein |
| Netzform TN-S: | ja |
| Netzform TT: | ja |
| Netzform sonstige: | nein |
| Prüfklasse Typ 2: | ja |
| Schutzart (IP): | IP20 |
| Schutzpegel L-N: | 1,5 kV |
| Schutzpegel N-PE: | 1,5 kV |
| Signalisierung am Gerät: | optisch |
| Typ: | DG MP TT 275 FM |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363030 |
Zubehör

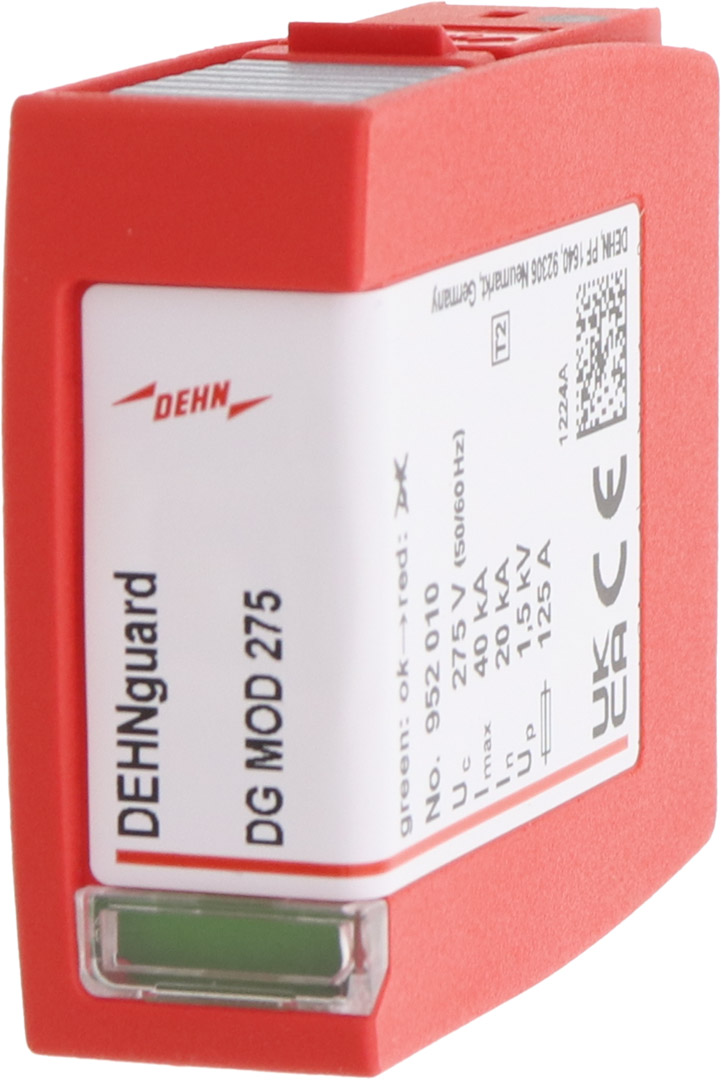

DEHN ÜS-Ableiter Varistor-Schutzmodul DG MOD 275
48,03 €*
Schutzmodul für DEHNguard modular, Typ 2 nach EN 61643-11.Unter nachfolgenden Links finden Sie weitere Informationen:Schaltbild 1Schaltbild 2Produktdatenblatt 3Montageanleitung 4Schaltbild 5Schaltbild 6Produktdatenblatt 7
Varianten ab 47,78 €*

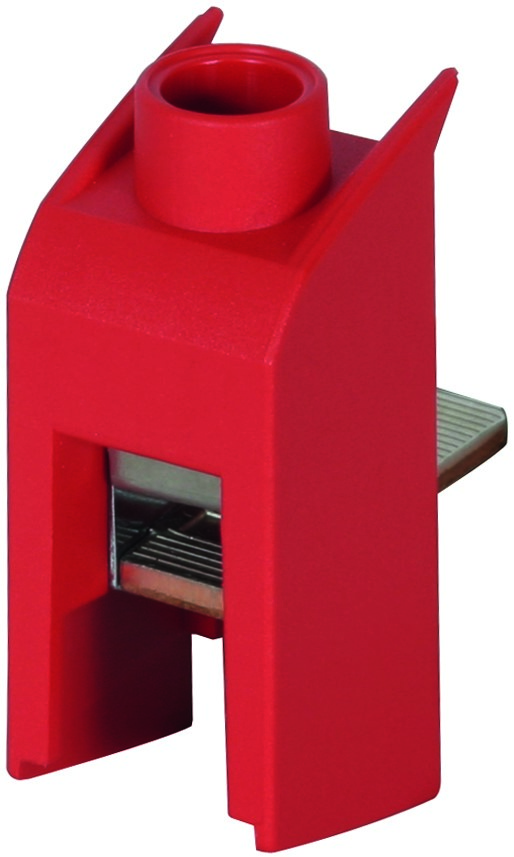

DEHN Stiftanschlussklemme z. V-Verdrahtung STAK 25
6,70 €*
Stiftanschlussklemme zur V-Verdrahtung von Überspannungsableitern bis 25 mm². Passend für DEHNshield, DEHNguard M, DEHNguard S und Durchgangsklemme DK 25.Unter nachfolgenden Links finden Sie weitere Informationen:Schaltbild 1Maßzeichnung 2Produktdatenblatt 3Montageanleitung 4Schaltbild 5Maßzeichnung 6Produktdatenblatt 7
Nachfolger
Nur 4 auf Lager!

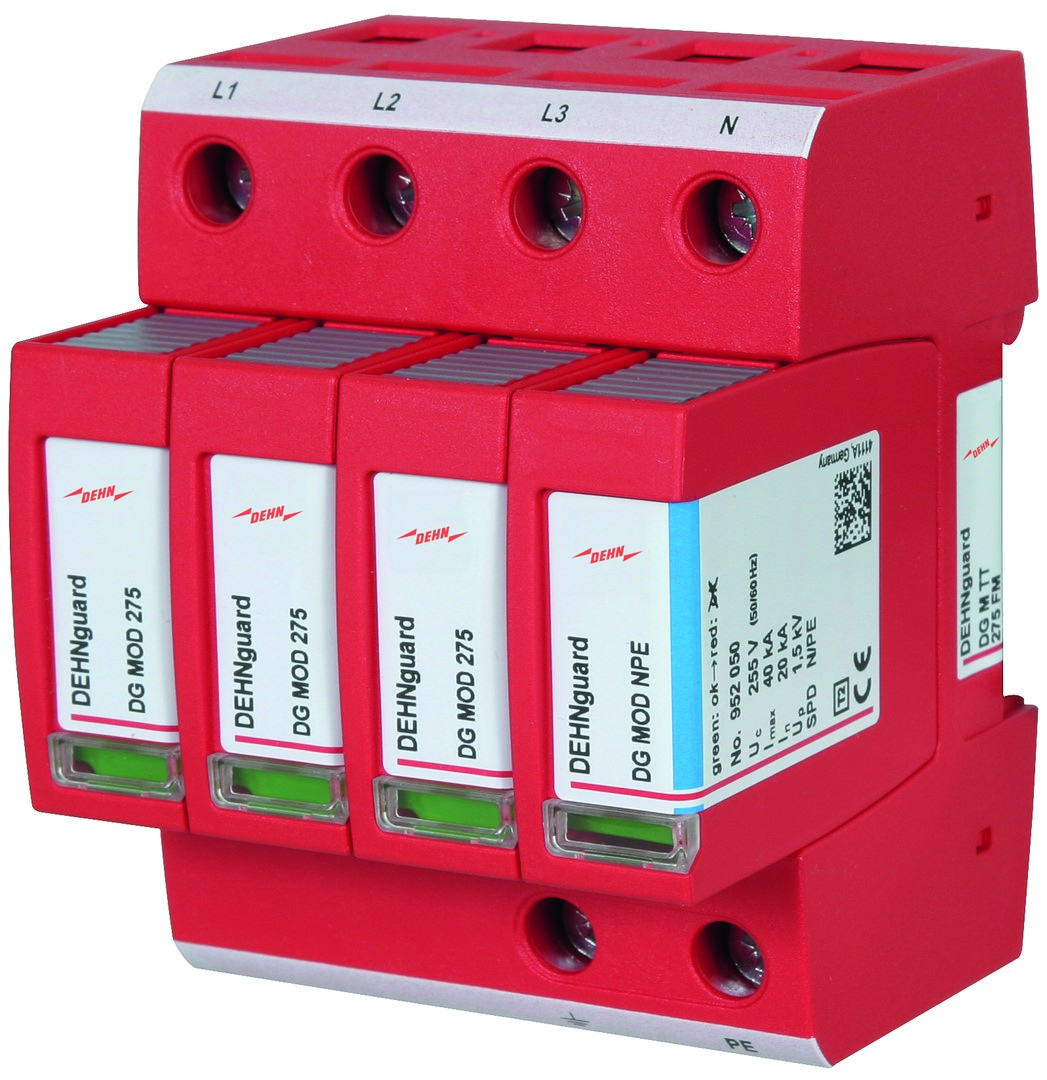

DEHN ÜS-Ableiter DEHNguard DG M TT 275 FM
