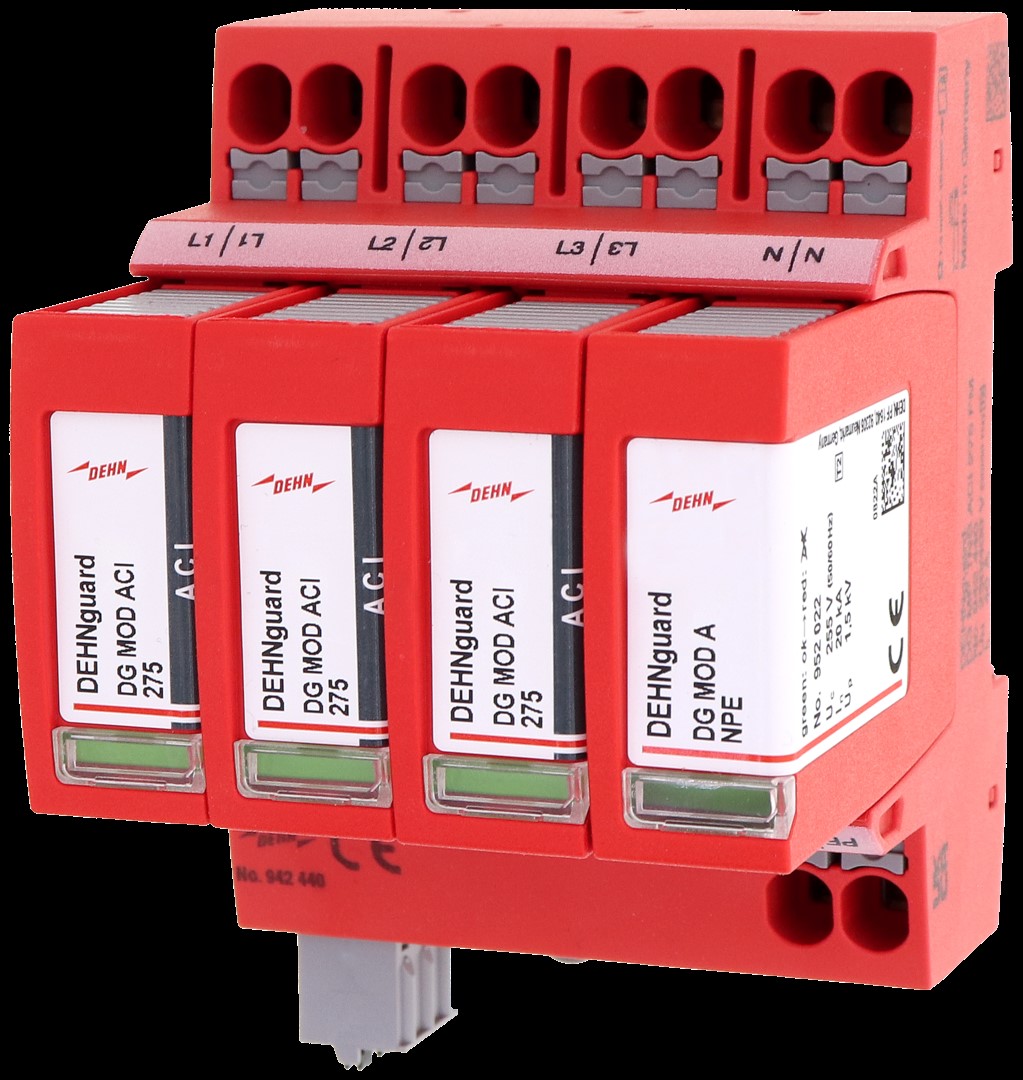

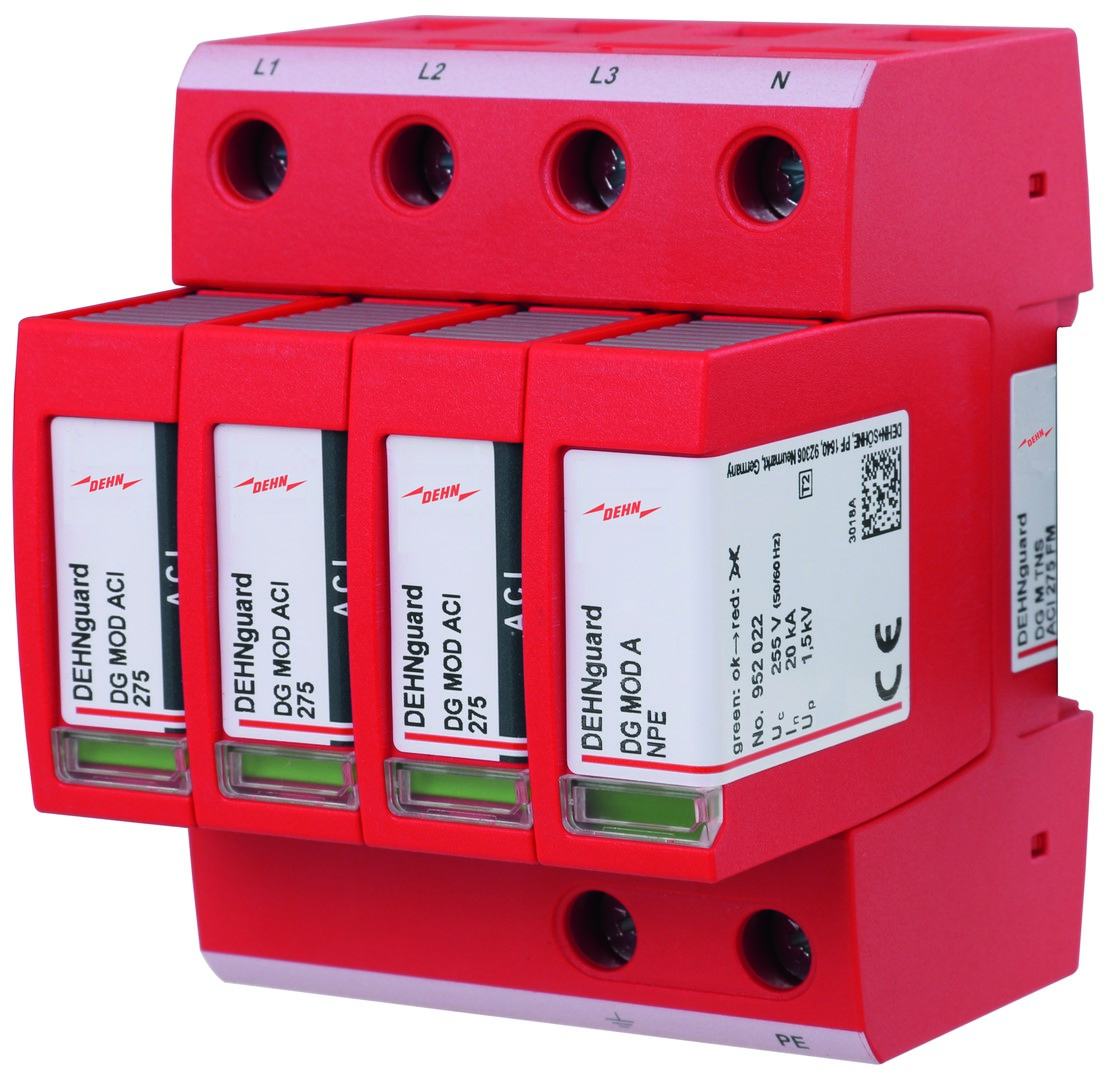

DEHN Überspannungsableiter 4-polig Uc 275V DG M TNS ACI 275 FM
ggf. Abbildung ähnlich
318,46 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006010624
Hersteller:
DEHN
Hersteller-Nr.:
952440
EAN:
4013364376625
Versandart:
Paket
Hersteller Typ
DG M TNS ACI 275 FM
Produktinformationen "DEHN Überspannungsableiter 4-polig Uc 275V DG M TNS ACI 275 FM"
Mehrpoliger Überspannungsableiter DEHNguard M ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher.
Unter nachfolgenden Links finden Sie weitere Informationen:

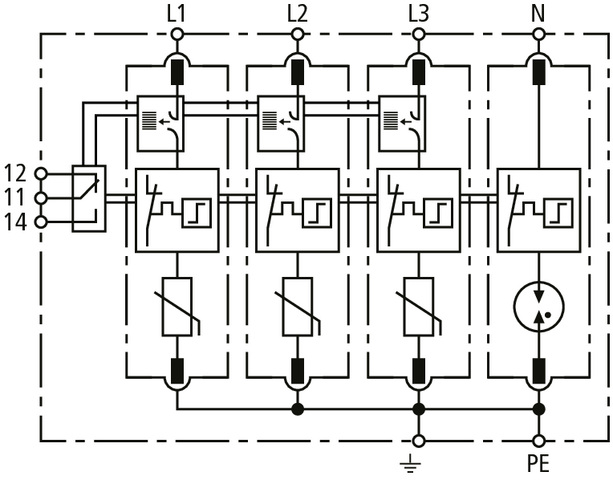

Schaltbild

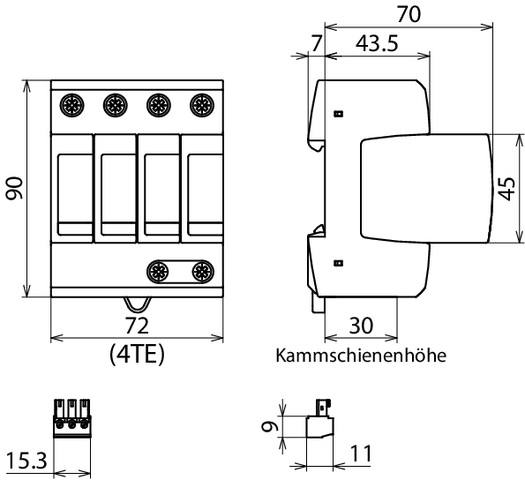

Maßzeichnung
Produktdatenblatt
Schaltbild
Maßzeichnung
Schaltbild
Produktdatenblatt
Montageanleitung
Maßzeichnung
Unter nachfolgenden Links finden Sie weitere Informationen:
Schaltbild
Maßzeichnung
Produktdatenblatt
Schaltbild
Maßzeichnung
Schaltbild
Produktdatenblatt
Montageanleitung
Maßzeichnung
Eigenschaften "DEHN Überspannungsableiter 4-polig Uc 275V DG M TNS ACI 275 FM"
| Anzahl der Leiter (ohne Erde): | 4 |
|---|---|
| Baugröße: | 4 TE |
| EAN: | 4013364376625 |
| Herstellerartikelnummer: | 952440 |
| Höchste Dauerspannung AC: | 275 V |
| Integrierte Vorsicherung: | ja |
| Integrierter Kurzschlussschutz: | nein |
| Kurzschlussfestigkeit (Isccr): | 25 kA |
| Leckstromfrei: | ja |
| Markenname: | DEHN |
| Max. Ableitstoßstrom (8/20): | 25 kA |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 25 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Mit Fernmeldekontakt: | ja |
| Montageart: | Hutschiene TH35 |
| Nennableitstoßstrom (8/20): | 20 kA |
| Nennspannung AC: | 230 V |
| Netzform DC: | nein |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | nein |
| Netzform TN-C-S: | nein |
| Netzform TN-S: | ja |
| Netzform TT: | nein |
| Netzform sonstige: | nein |
| Prüfklasse Typ 2: | ja |
| Schutzart (IP): | IP20 |
| Schutzpegel: | 1,5 kV |
| Schutzpegel N-PE: | 1,5 kV |
| Signalisierung am Gerät: | optisch |
| Typ: | DG M TNS ACI 275 FM |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363030 |
Nachfolger
DEHN Überspannungsableiter Typ2 DEHNguardMP4pol DG MP TNS ACI 275 FM
294,84 €*
Mehrpoliger Überspannungsableiter DEHNguard MP ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher.Unter nachfolgenden Links finden Sie weitere Informationen:MaßzeichnungProduktdatenblattSchaltbildSchaltbildProduktdatenblattMontageanleitungMaßzeichnung
Kunden kauften auch

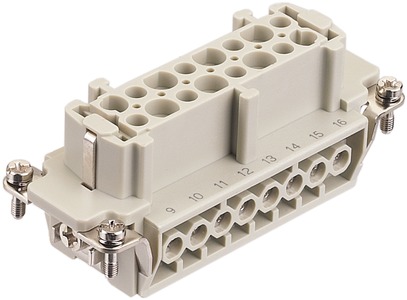

Harting Schraubanschluss HAN 16E-BU-S 09330162701
9,72 €*
Einsätze, Schraubanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 16 B, Kontakte: 16, Leiterquerschnitt: 0,75...2,5 mm², Kupferlegierung, versilbertUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattProduktdatenblatt

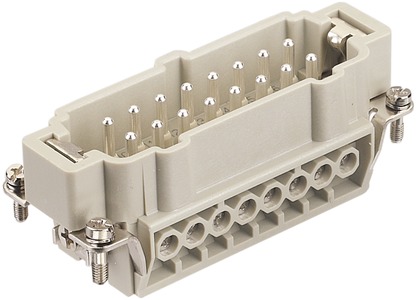

Harting Schraubanschluss HAN 16E-STI-S 09330162601
9,21 €*
Einsätze, Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 16 B, Kontakte: 16, Leiterquerschnitt: 0,75...2,5 mm², Kupferlegierung, versilbertUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattProduktdatenblatt

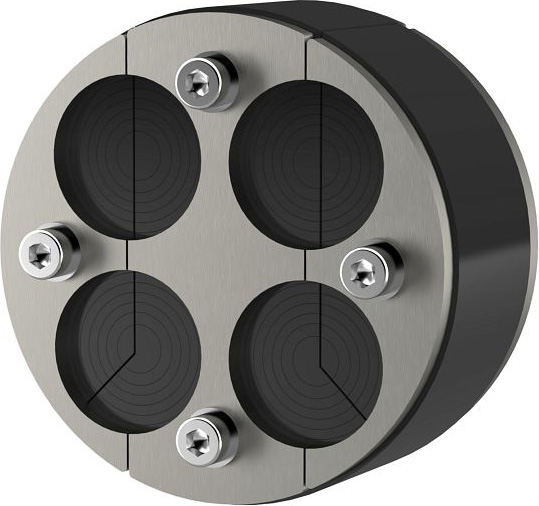

Hauff Ringraumdichtung f.4 Kabel D=8-30mm HRD 100-SG-4/8-30
