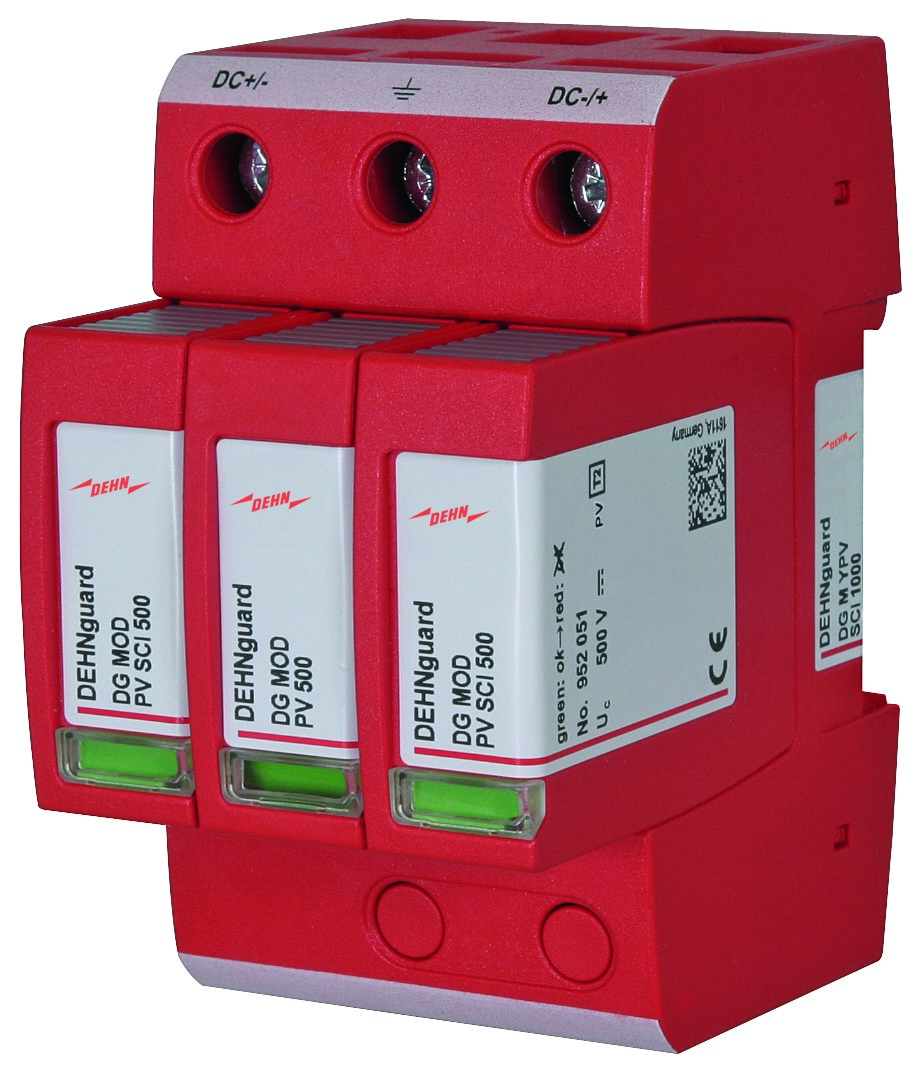

DEHN ÜS-Ableiter DEHNguard DG M YPV SCI 1000

DEHN

145,60 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2006003548

Hersteller: DEHN

Hersteller-Nr.: 952510

EAN: 4013364126428

Versandart: Paket

Hersteller Typ DG M YPV SCI 1000

Produktinformationen "DEHN ÜS-Ableiter DEHNguard DG M YPV SCI 1000"

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).

Unter nachfolgenden Links finden Sie weitere Informationen:

Montageanleitung 1

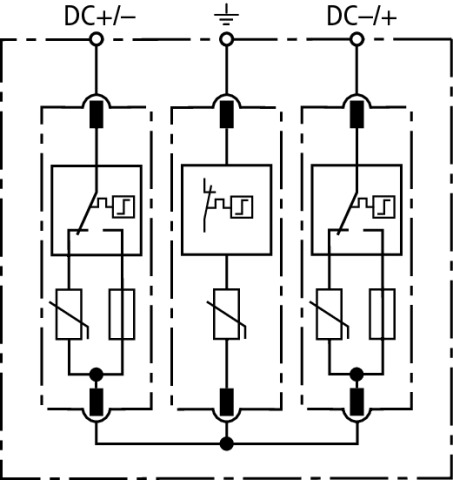

Schaltbild 2

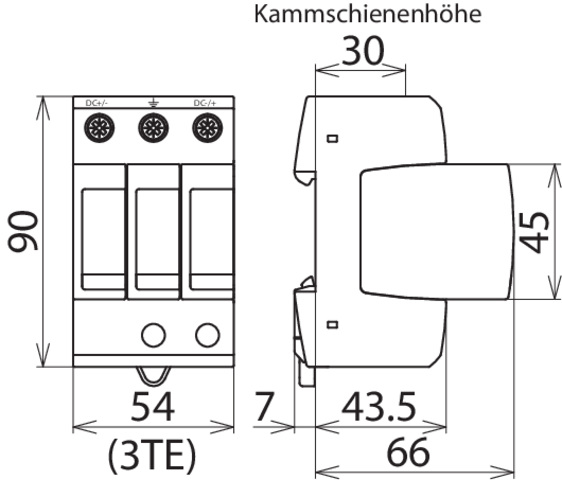

Maßzeichnung 3
Produktdatenblatt 4

Eigenschaften "DEHN ÜS-Ableiter DEHNguard DG M YPV SCI 1000"

Anzahl der Leiter (ohne Erde):	2
Baugröße:	3 TE
EAN:	4013364126428
Herstellerartikelnummer:	952510
Herstellerprogramm:	DEHNguard modular (Y)PV SCI ...
Integrierte Vorsicherung:	nein
Integrierter Kurzschlussschutz:	nein
Kurzschlussfestigkeit (Isccr):	10 kA
Leckstromfrei:	nein
Markenname:	DEHN
Max. Ableitstoßstrom (8/20):	25 kA
Max. Leiterquerschnitt flexibel (feindrähtig):	25 mm²
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):	35 mm²
Max. PV-Spannung:	1000 V
Mit Fernmeldekontakt:	nein
Montageart:	Hutschiene TH35
Nennableitstoßstrom (8/20):	12,5 kA
Netzform DC:	ja
Netzform IT:	nein
Netzform TN:	nein
Netzform TN-C:	nein
Netzform TN-C-S:	nein
Netzform TN-S:	nein
Netzform TT:	nein
Netzform sonstige:	nein
Prüfklasse Typ 2:	ja
Schutzart (IP):	IP20
Schutzpegel:	4 kV
Signalisierung am Gerät:	optisch
Typ:	DG M YPV SCI 1000
Ursprungsland:	DE
Zolltarifnummer:	85363030
