DEHN TR-Leiste LSA-Plus -Technik TL2 10DA LSA

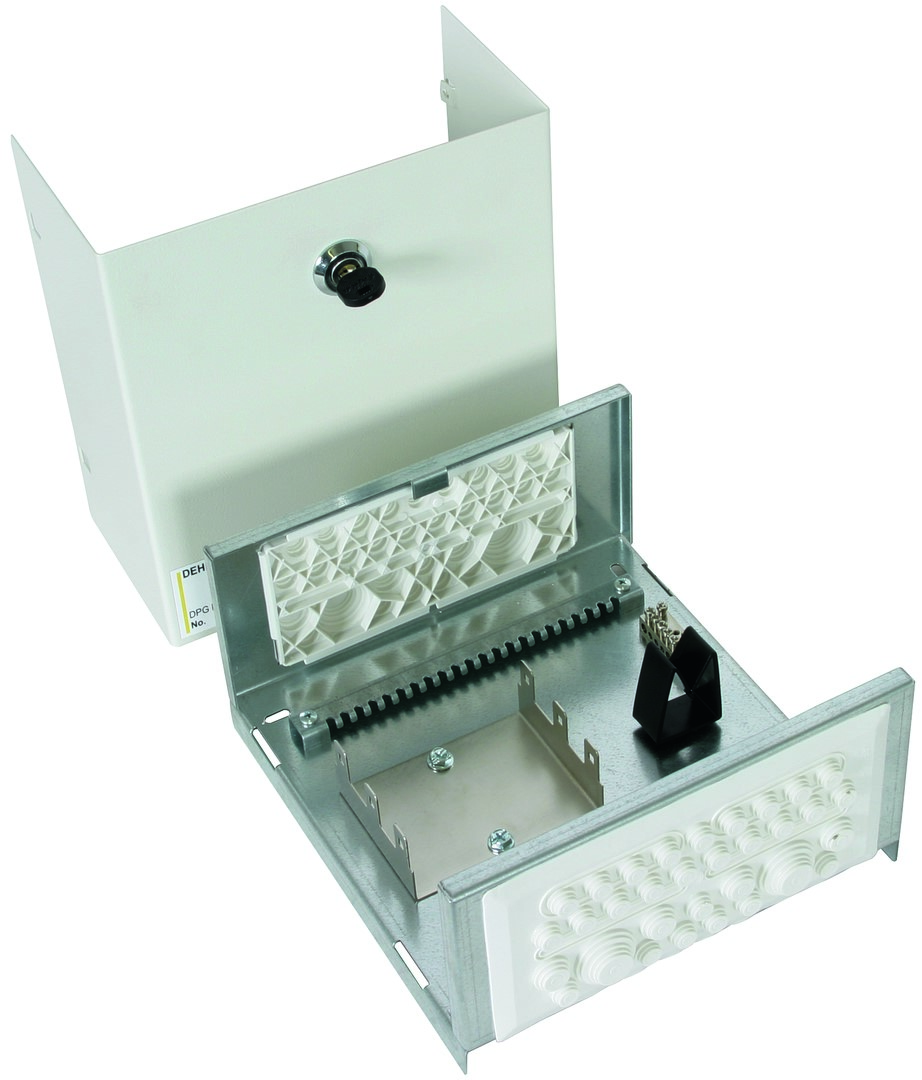

DPG LSA ist ein komplett vormontiertes Gehäusesystem mit LSA-Montagebügel und ermöglicht den optimierten Einsatz von Ableitern und Schirmanschlusssystem (Kontakt-Rollfeder).Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Schaltbild 2Produktdatenblatt 3

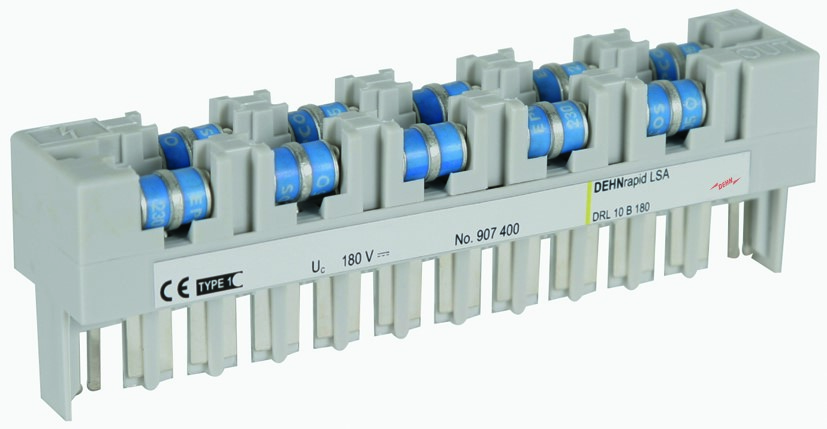

Blitzstromtragfähiges DRL-Steckmagazin 10 DA mit dreipoligen Gasentladungsableitern für nahezu alle Anwendungen und erweiterbar mit DRL-Schutzstecker zum Kombiableiter. Die integrierten Trennleistenkontakte erlauben bei gestecktem Schutz das Prüfen, Messen und Patchen.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Schaltbild 2Maßzeichnung 3Produktdatenblatt 4

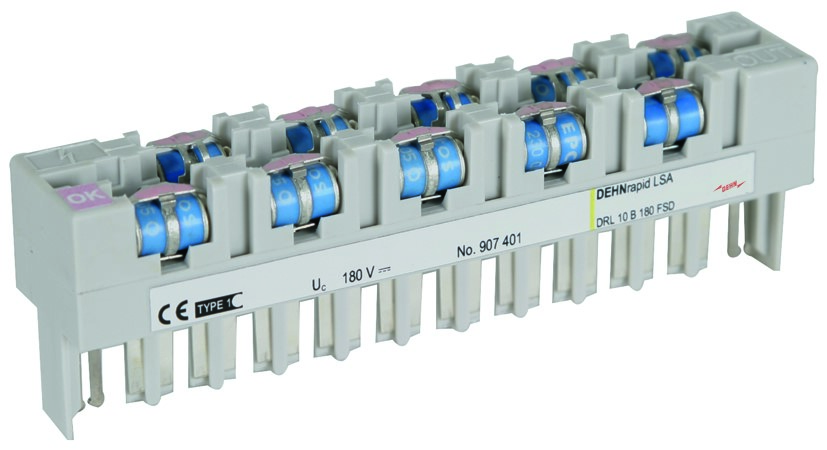

Blitzstromtragfähiges DRL-Steckmagazin 10 DA für nahezu alle Anwendungen und erweiterbar mit DRL-Schutzstecker zum Kombiableiter. Die integrierten Trennleistenkontakte erlauben bei gestecktem Schutz das Prüfen, Messen und Patchen. Die dreipoligen Gasentladungsableiter verfügen über eine fail-safe-Funktion mit optischer Anzeige bei Defekt.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Schaltbild 2Maßzeichnung 3Produktdatenblatt 4

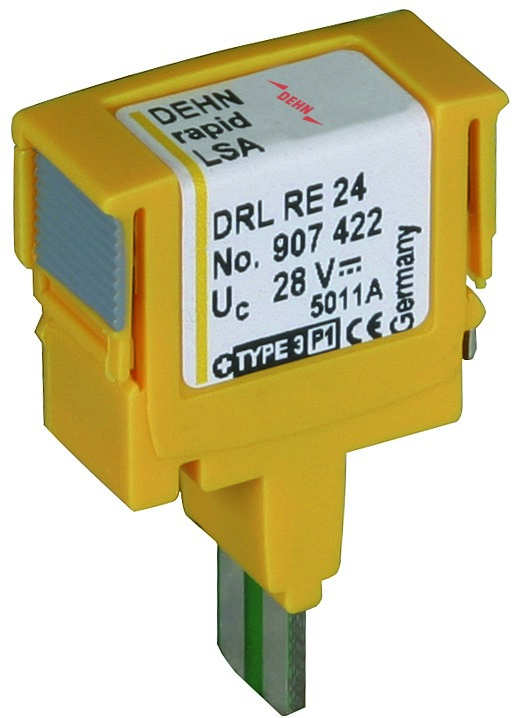

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz mit Entkopplungsimpedanzen. Besonders geeignet für Signalkreise mit gemeinsamen Bezugspotential. Erdung über EF 10 DRL. Nur für Trennleisten oder DRL-Steckmagazin.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Schaltbild 2Maßzeichnung 3Produktdatenblatt 4

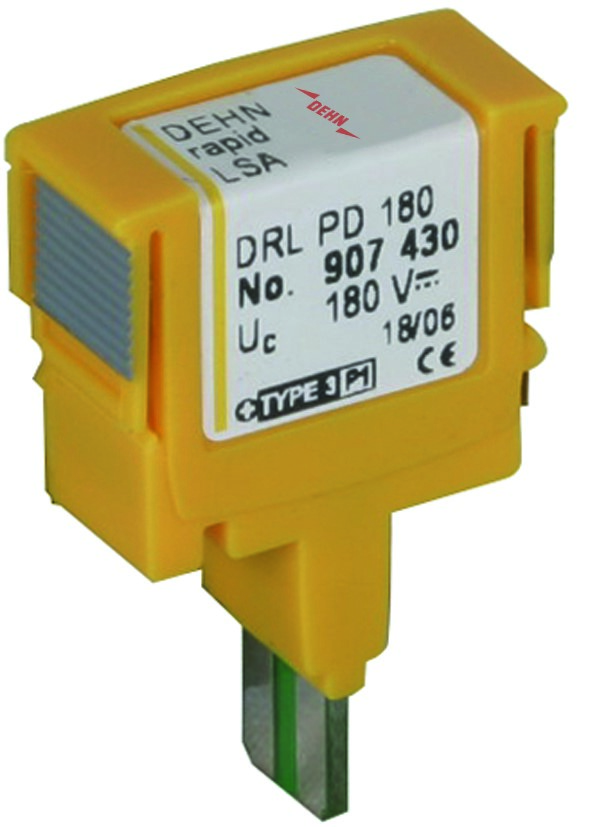

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz. Niedriger Schutzpegel Ader-Ader und integrierter Überstromschutz für ADSL, ISDN Uk0 oder a/b-Adern. Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Schaltbild 2Maßzeichnung 3Produktdatenblatt 4

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305 Fußplatte und Abdeckhaube aus Polystyrol, grau Abdeckhaube plombierbar / beschriftbar Kontaktleiste aus Messing, vernickelt Schrauben und Überleger aus Stahl, galvanisch verzinkt blitzstromtragfähig 100 kA (10/350)Anschlussmöglichkeiten: 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen bis 16 mm² 1 Rundleiter Rd 8-10 1 Flachband bis FL 30 oder Rundleiter Rd 8-10Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

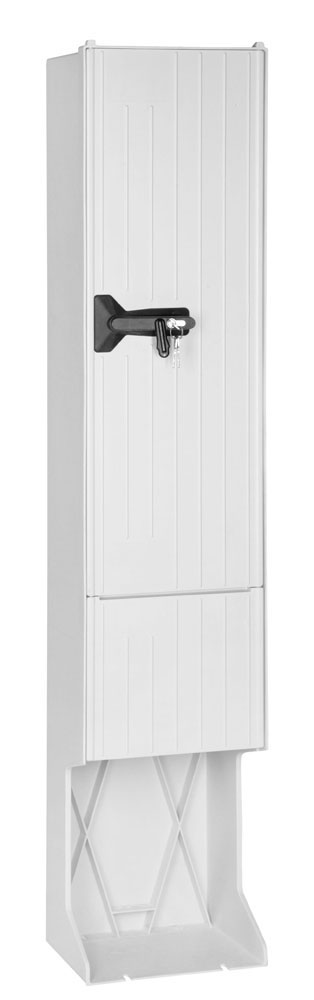

Verteilersäulen HxBxT:1710x350x282 mit MontageplatteUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Verteilerkasten, Aufputz, mit 1 EKL 5, mit Schließer, mit Belegungskarte und Montagematerial, lichtgrau (ähnlich RAL 7035) - zur Aufnahme von Anschlussleisten - mit Schließer - inkl. einer Erdungsklemme mit 2 Schraubkontakten bis 2,5 mm² sowie 2 Steckzungen 6,3 mm - mit Belegungskarte und Montagematerial - erweiterbar durch Anreihen der Verteilerkästen - Lochraster der Befestigungsstege und -blöcke für selbstschneidende Schrauben - max. Belegungsmöglichkeiten: - 200 DA (20 x VE10 LSA (Tr/E) in Verbindung mit 2 x Montagebügel MB 10) - 160 DA (16 x VE10 LSA (Tr/E) in Verbindung mit 4 x Montagebügel MB 4) - 120 DA (6 x AsLe B 20 LSA) - 80 DA (4 x AsLe B 20 S/L) - 80 DA (4 x AsLe B 20 S/S) - nachrüstbar mit Schlosseinbausatz KVK Sch - bestehend aus Grundplatte, abnehmbaren Kopfstücken und Abdeckplatte mit Schließer - Kopfstücke und Grundplatte aus ABS flammwidrig nach UL 94 VO, platingrau (ähnlich RAL 7036) - Abdeckung Stahlblech, kunststoffbeschichtet - Schutzart IP30 nach DIN EN 60529

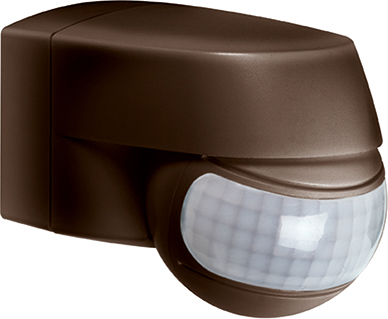

Bewegungsmelder mit 120° Erfassungsbereich zum komfortablen Schalten der Beleuchtung. Einhand-Stecksockelmontage für eine schnelle und einfache Montage. Doppelte Membran-Leitungseinführung. Anschlusssockel mit großem Verdrahtungsraum und Leitungseinführung wahlweise von oben, unten oder rückwärtig. Beiliegende Steckklemme zum Durchverdrahten des Schutzleiters. Anpassung der Erfassung und Reichweite durch dreh- und neigbare Kugelkopf-Technik. Nulldurchgangsschaltung: Verlängerung der Lebensdauer von Relais und Leuchtmittel bei elektronischen Vorschaltgeräten (z.B. Fluoreszenzleuchten, LED) durch schonendes Schalten im Nulldurchgang. Für die Wandmontage. Spezialsockel für Innen- und Außeneckmontage als Zubehör.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Montageanleitung 2

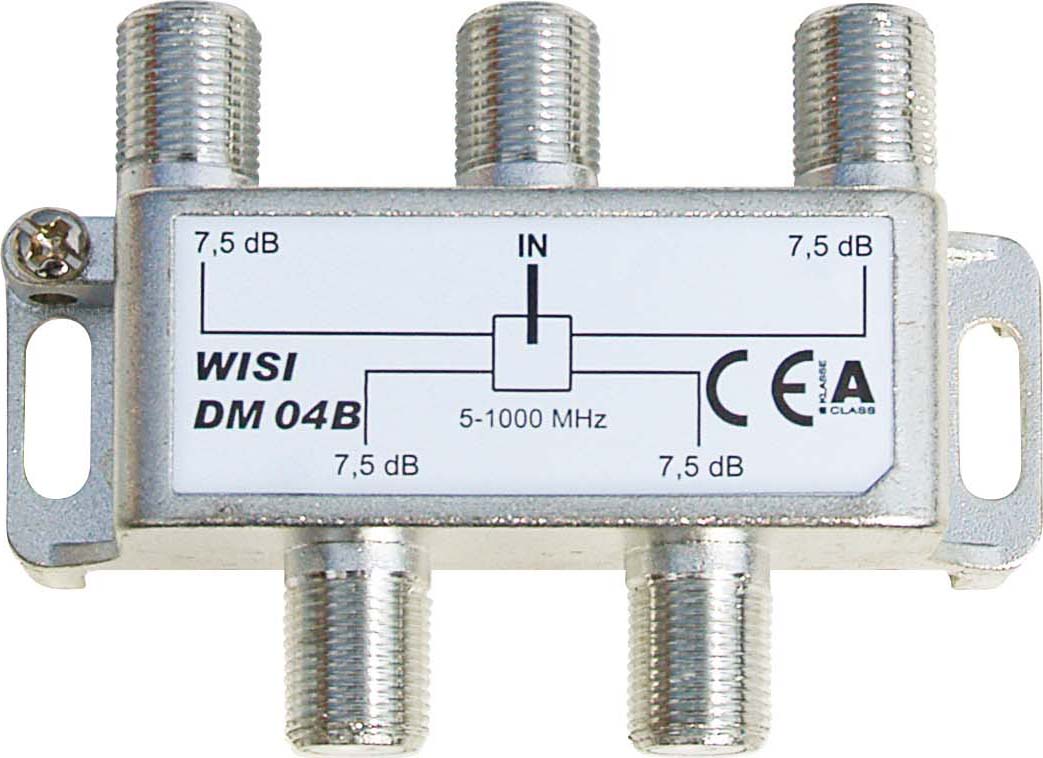

Der DM04 B ist ein 4-fach Verteiler der die symetrische Aufteilung von Kabelsignalen auf 4 Leitungen ermoeglicht. Die Verteildaempfung betraegt 7,5 dB. Hohe Schirmungseigenschaften (Klasse A) gewaehrleisten eine stoerungsfreie Uebertragung der Signale im Empfangs und Verteilsystem. Durch F-Buchsen ist ein schneller sicherer Anschluss gewaehrleistet.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Geräte-Verbindungsdose Schallschutz 68 (9069-04). Die Geräte- und Geräte-Verbindungsdosen Schallschutz 68 gewährleisten durch ihren massiven Dosenkörper in Verbindung mit der schallabsorbierenden Oberfläche am Dosenboden den Schallschutz der Wand. Auch bei direkt gegenüberliegendem Einbau bleibt die Schallschutzfunktion der Wand vollständig erhalten. Das einfache Öffnen für Leitungen und Rohre sowie die Einbauöffnung von 68 mm ermöglicht die schnelle Montage sowie das einfache Nachrüsten bei bestehenden Elektroinstallationen. Fräsloch Ø: 68 mm | Tiefe: 61 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktbild

FI-Schutzschalter, 4-polig, Typ F, kurzzeitverzögert, In: 40 A, 30 mA, Un AC: 400 V FI-Schutzschalter SENTRON 5SV3 für den umfassenden Schutz für Personen und Sachwerte vor elektrischem Schlag. Die FI-Schutzschalter bieten zuverlässige Sicherheit bei der Installation durch den standardmäßig enthaltenen Umgreif- und Berührungsschutz. Mit der komfortablen Schieber-Hand-Betätigung können Sie die FI-Schutzschalter werkzeuglos von der Hutschiene bzw. aus dem Sammelschienenverbund lösen. Über den Datamatrix-Code am Gerät erhalten Sie schnellen Zugang zu allen technischen Daten in der Siemens Industry Online Support App. Die SENTRON Schutzschaltgeräte können mit dem durchgängigen Zubehör aus dem Systembaukasten um viele Funktionen erweitert werden. Optimale Technik für Ihre Sicherheit - nur von Siemens.

Kunststoff-Kombibügel 'VARICLIP' für Fassungen 97.01 und 97.51, Farbe blau

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
