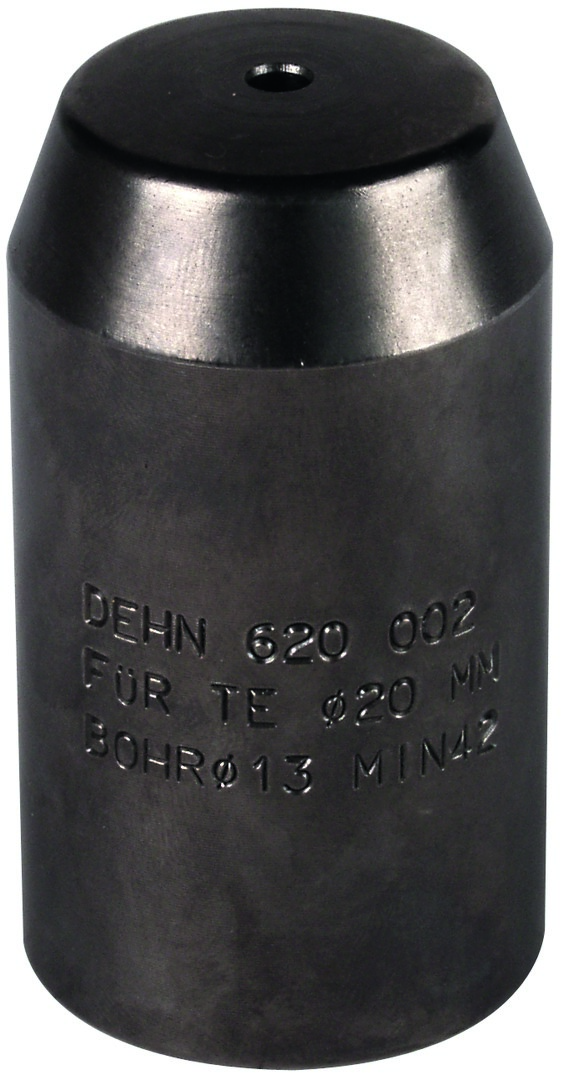

DEHN Schlagkopf D 20mm St/blank SKOTE20STBLANK

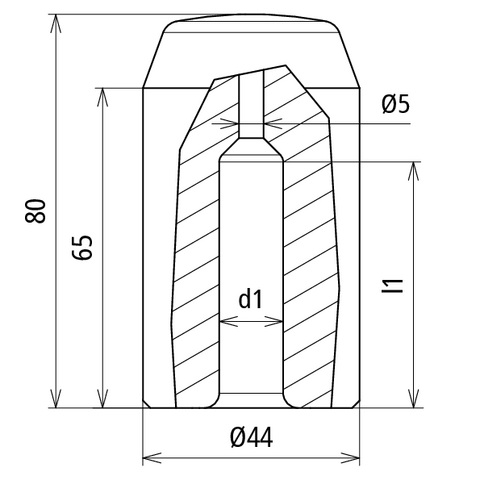

Schlagspitze für das Eintreiben des ersten Tiefenerders. Ausführung für Tiefenerder Ø20 mm.Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2

Tiefenerder nach DIN EN 62561-2, zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen. Mit selbstschließender Kupplung, ohne Querschnittsverdickung an der Kupplungsstelle. Ausführung Typ AZ mit abgesetztem Rändelzapfen.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2Produktdatenblatt 3

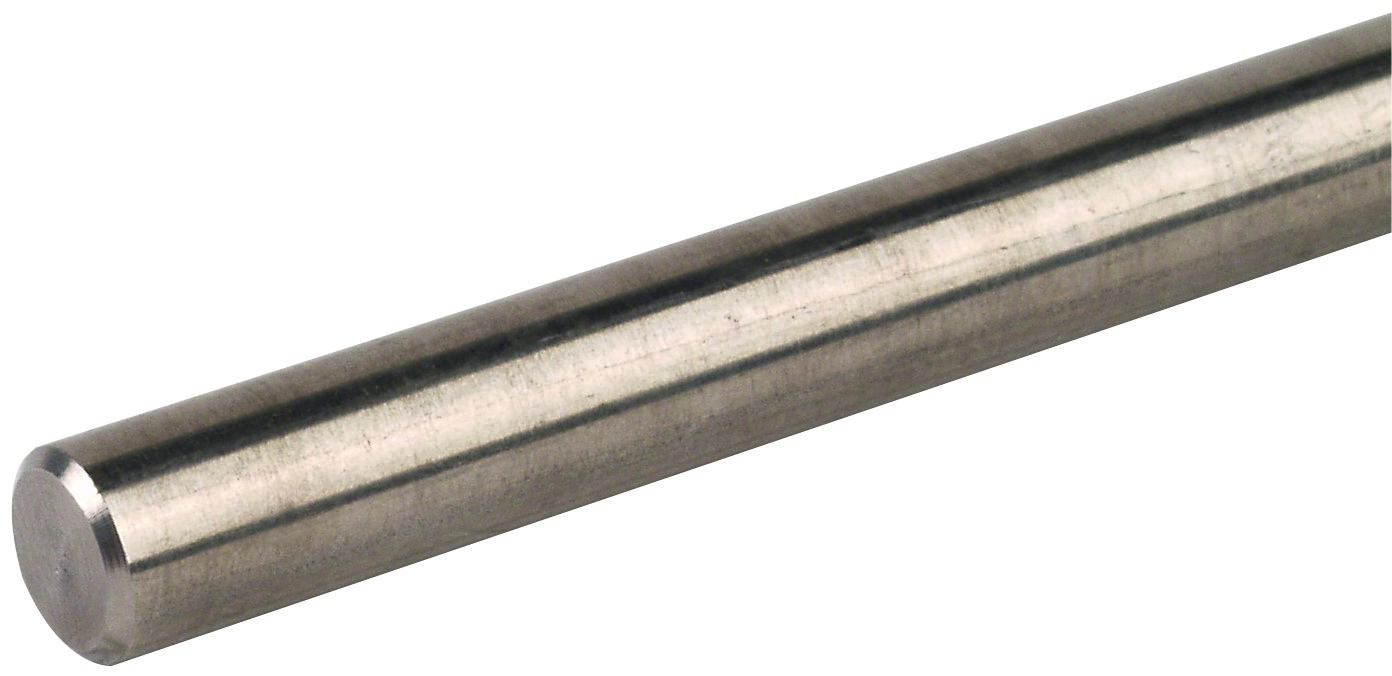

Edelstahldraht nach DIN EN 62561-2 (VDE 0185-561-2), für den Einsatz bei Blitzschutz-, Erdungsanlagen oder Potentialausgleich. Wird Edelstahldraht im Erdreich eingesetzt, so ist nach DIN EN 62561-2 (VDE 0185-561-2), DIN EN 62305-3 (VDE 0185-305-3) und DIN VDE 0151 der Werkstoff NIRO (V4A) mit einem Molybdän-Anteil > 2 % z. B. 1.4571, 1.4404 zu verwenden.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

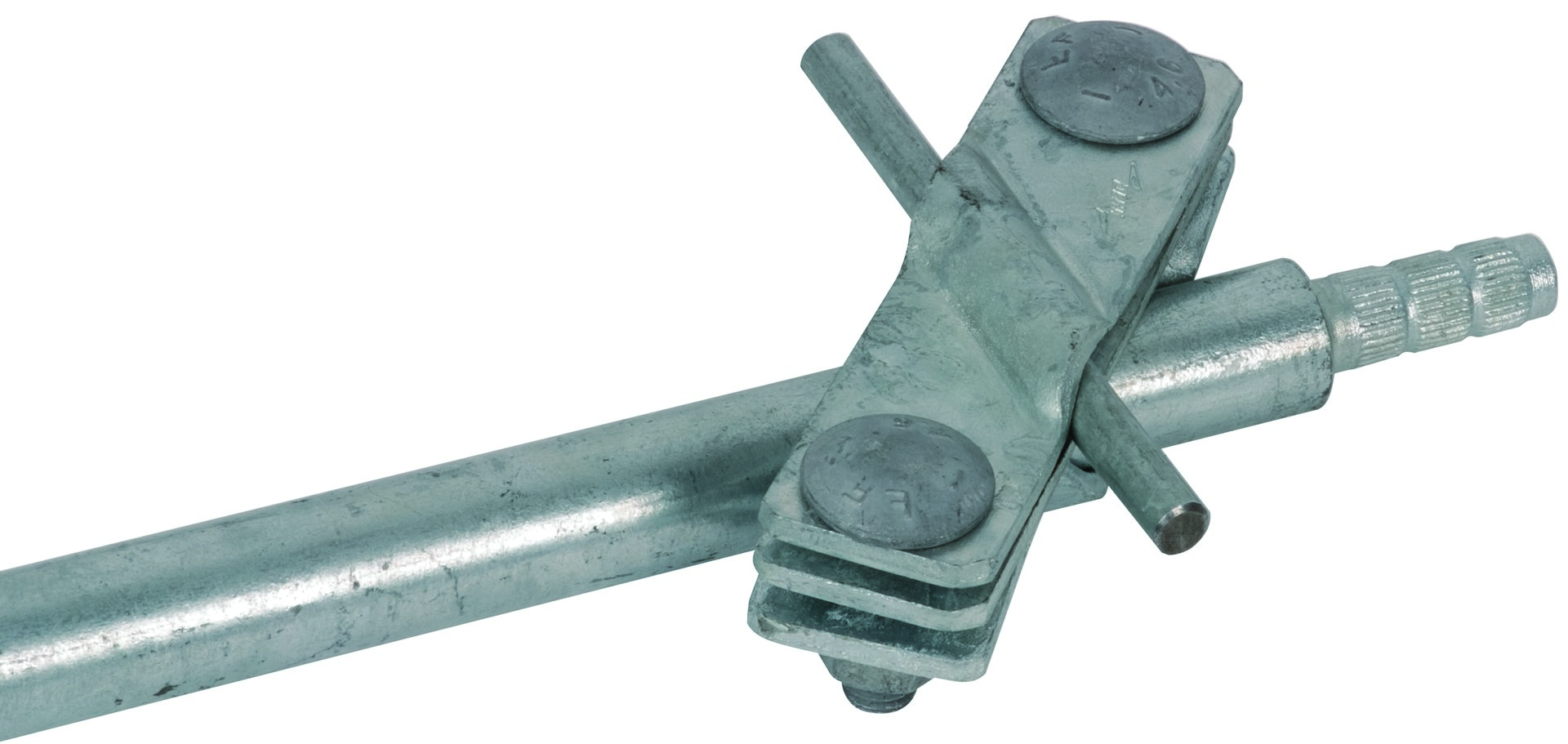

Anschlussschelle nach DIN EN 62561-1, zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern. Ausführung schräg mit Flachrundschraube, auch für ungeschnittene Erdleitungen.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2Produktdatenblatt 3

Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Achtung: Eingeschränktes Platzangebot zur Kabelrinnenbestückung (Länge des Hängestiels abzüglich Höhe des Auslegers)! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Ausleger : KTUM... = 400 mm Länge KTU... = 600 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil (doppelt mit 6 mm Abstand) : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 201 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTAL... KTAM... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 125 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 905 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung
