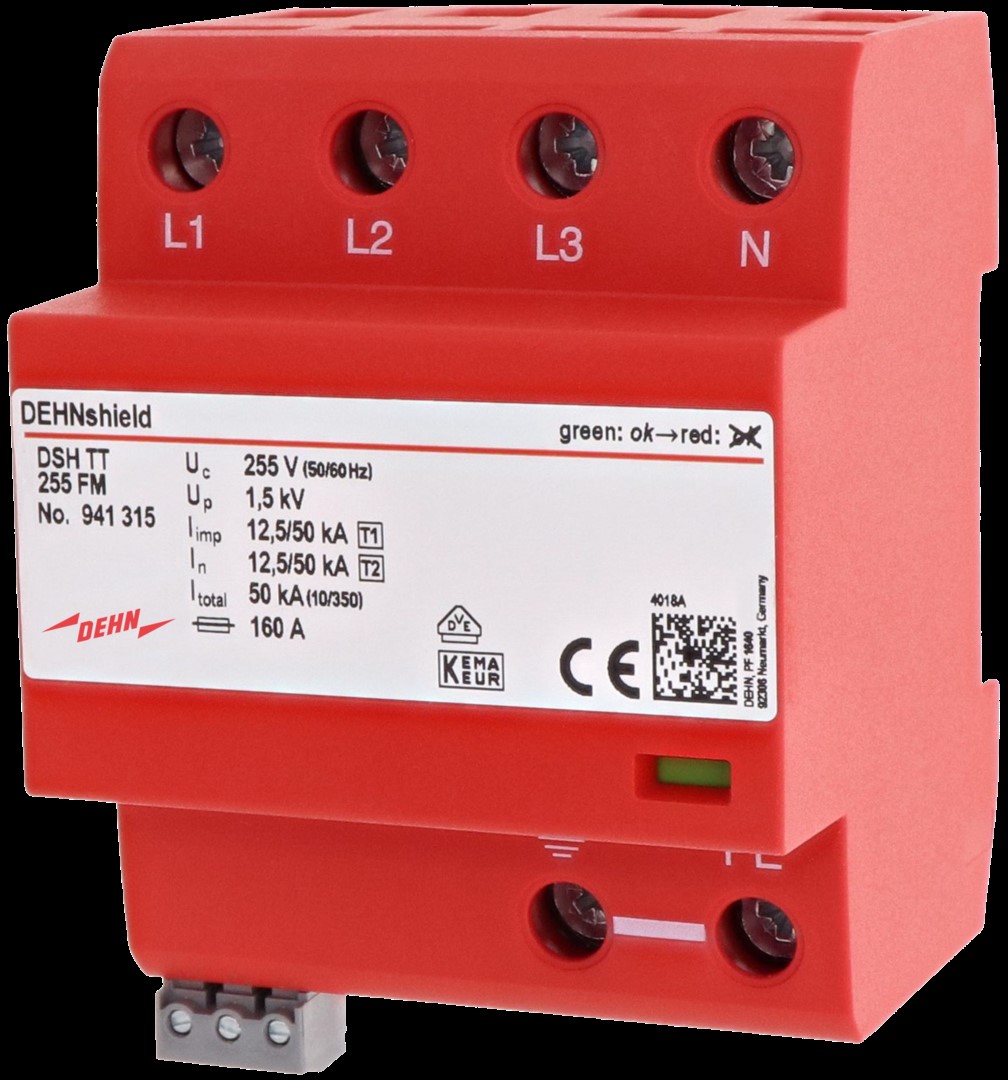

DEHN Kombi-Ableiter für 3-p.TN-S-Systeme DSH TT 255 FM

DEHN

519,37 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller

Produktnummer: 2006005724

Hersteller: DEHN

Hersteller-Nr.: 941315

EAN: 4013364275324

Versandart: Paket

Hersteller Typ DSH TT 255 FM

Produktinformationen "DEHN Kombi-Ableiter für 3-p.TN-S-Systeme DSH TT 255 FM"

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

Unter nachfolgenden Links finden Sie weitere Informationen:

Montageanleitung 1

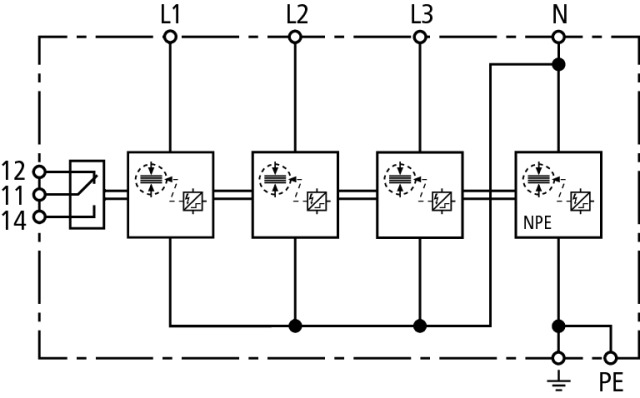

Schaltbild 2

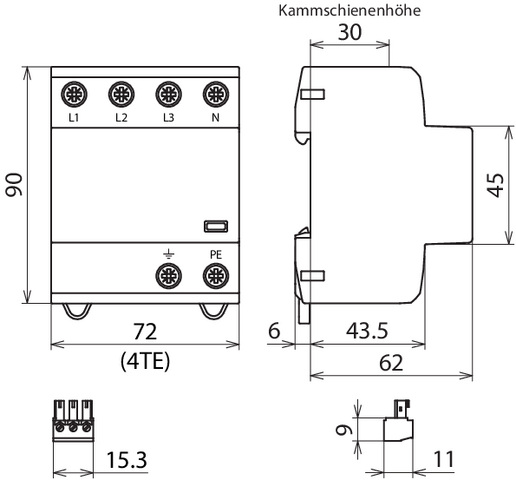

Maßzeichnung 3
Produktdatenblatt 4

Eigenschaften "DEHN Kombi-Ableiter für 3-p.TN-S-Systeme DSH TT 255 FM"

Baugröße:	4 TE
Blitzstoßstrom (10/350 µs):	50 kA
EAN:	4013364275324
Energetisch koordinierte Schutzwirkung zum Endgerät:	ja
Fernsignalisierung:	ja
Folgestromlöschfähigkeit:	25 kA
Herstellerartikelnummer:	941315
Herstellerprogramm:	DEHNshield
Höchste Dauerspannung AC:	255 V
Integrierte Vorsicherung:	nein
Markenname:	DEHN
Max. Leiterquerschnitt flexibel (feindrähtig):	25 mm²
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):	35 mm²
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):	100 A
Montageart:	Hutschiene TH35
Nennspannung AC:	230 V
Netzform DC:	nein
Netzform IT:	nein
Netzform TN:	nein
Netzform TN-C:	nein
Netzform TN-C-S:	nein
Netzform TN-S:	ja
Netzform TT:	ja
Netzform sonstige:	nein
Polzahl:	4
Prüfklasse:	Typ 1 und 2
Schutzart (IP):	IP20
Schutzpegel L-N:	1,5 kV
Schutzpegel N-PE:	1,5 kV
Signalisierung am Gerät:	optisch
Spannungsschaltende Funkenstreckentechnologie:	ja
Spezifische Energie (W/R):	625 kJ/Ohm
Typ:	DSH TT 255 FM
Ursprungsland:	DE
Zolltarifnummer:	85363090
Überstromgeschützter Spannungsabgriff:	nein

Hersteller "DEHN"

Weiterführende Links des Herstellers

Hersteller-Webseite

Zubehör

DEHN Stiftanschlussklemme z. V-Verdrahtung STAK 25

Stiftanschlussklemme zur V-Verdrahtung von Überspannungsableitern bis 25 mm². Passend für DEHNshield, DEHNguard M, DEHNguard S und Durchgangsklemme DK 25.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Schaltbild 2Maßzeichnung 3Produktdatenblatt 4

6,70 €*
