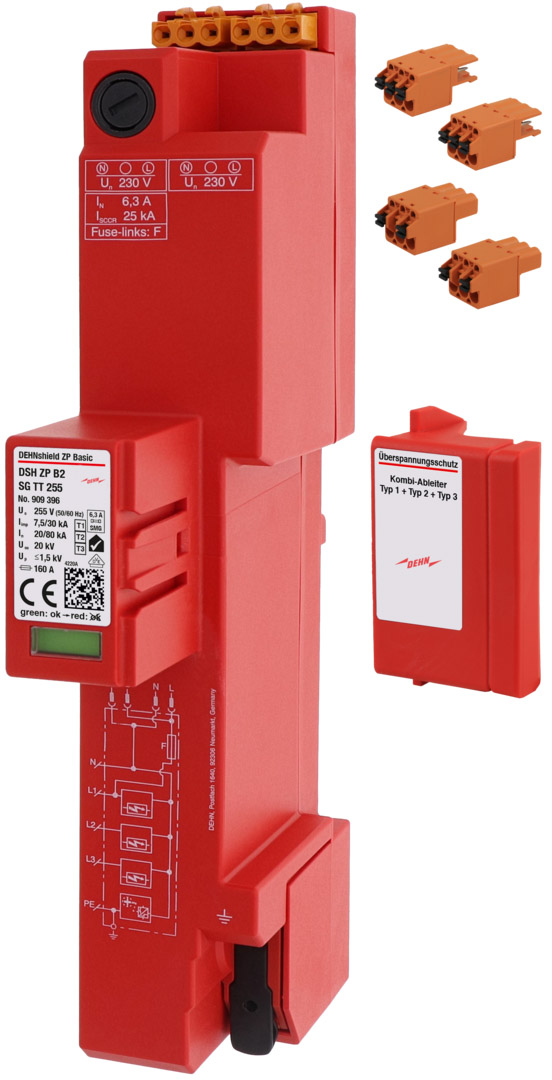

DEHN Kombi-Ableiter TT und TN-S-Systeme DSH ZP B2 SG TT 255
ggf. Abbildung ähnlich
298,12 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006011453
Hersteller:
DEHN
Hersteller-Nr.:
909396
EAN:
4013364409859
Hersteller Programm:
DEHNshield ZP
Versandart:
Paket
Hersteller Typ
DSH ZP B2 SG TT 255
Produktinformationen "DEHN Kombi-Ableiter TT und TN-S-Systeme DSH ZP B2 SG TT 255"
Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100
komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme
Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt

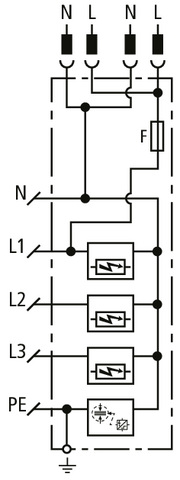

Schaltbild

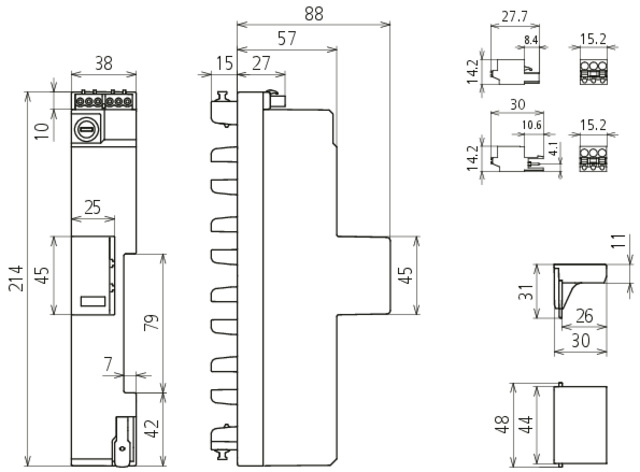

Maßzeichnung
Schaltbild
Produktdatenblatt
Montageanleitung
Maßzeichnung
komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme
Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt
Schaltbild
Maßzeichnung
Schaltbild
Produktdatenblatt
Montageanleitung
Maßzeichnung
Eigenschaften "DEHN Kombi-Ableiter TT und TN-S-Systeme DSH ZP B2 SG TT 255"
| Blitzstoßstrom (10/350 µs): | 30 kA |
|---|---|
| EAN: | 4013364409859 |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | ja |
| Fernsignalisierung: | nein |
| Folgestromlöschfähigkeit: | 25 kA |
| Herstellerartikelnummer: | 909396 |
| Herstellerprogramm: | DEHNshield ZP |
| Höchste Dauerspannung AC: | 255 V |
| Integrierte Vorsicherung: | nein |
| Markenname: | DEHN |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 25 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 160 A |
| Montageart: | Sammelschiene |
| Nennspannung AC: | 230 V |
| Netzform DC: | nein |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | nein |
| Netzform TN-C-S: | nein |
| Netzform TN-S: | ja |
| Netzform TT: | ja |
| Netzform sonstige: | nein |
| Polzahl: | 4 |
| Prüfklasse: | Typ 1 und 2 und 3 |
| Schutzart (IP): | IP30 |
| Schutzpegel L-N: | 1,5 kV |
| Schutzpegel N-PE: | 1,5 kV |
| Signalisierung am Gerät: | optisch |
| Spannungsschaltende Funkenstreckentechnologie: | ja |
| Spezifische Energie (W/R): | 14,06 kJ/Ohm |
| Typ: | DSH ZP B2 SG TT 255 |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363090 |
| Überstromgeschützter Spannungsabgriff: | ja |
Zubehör

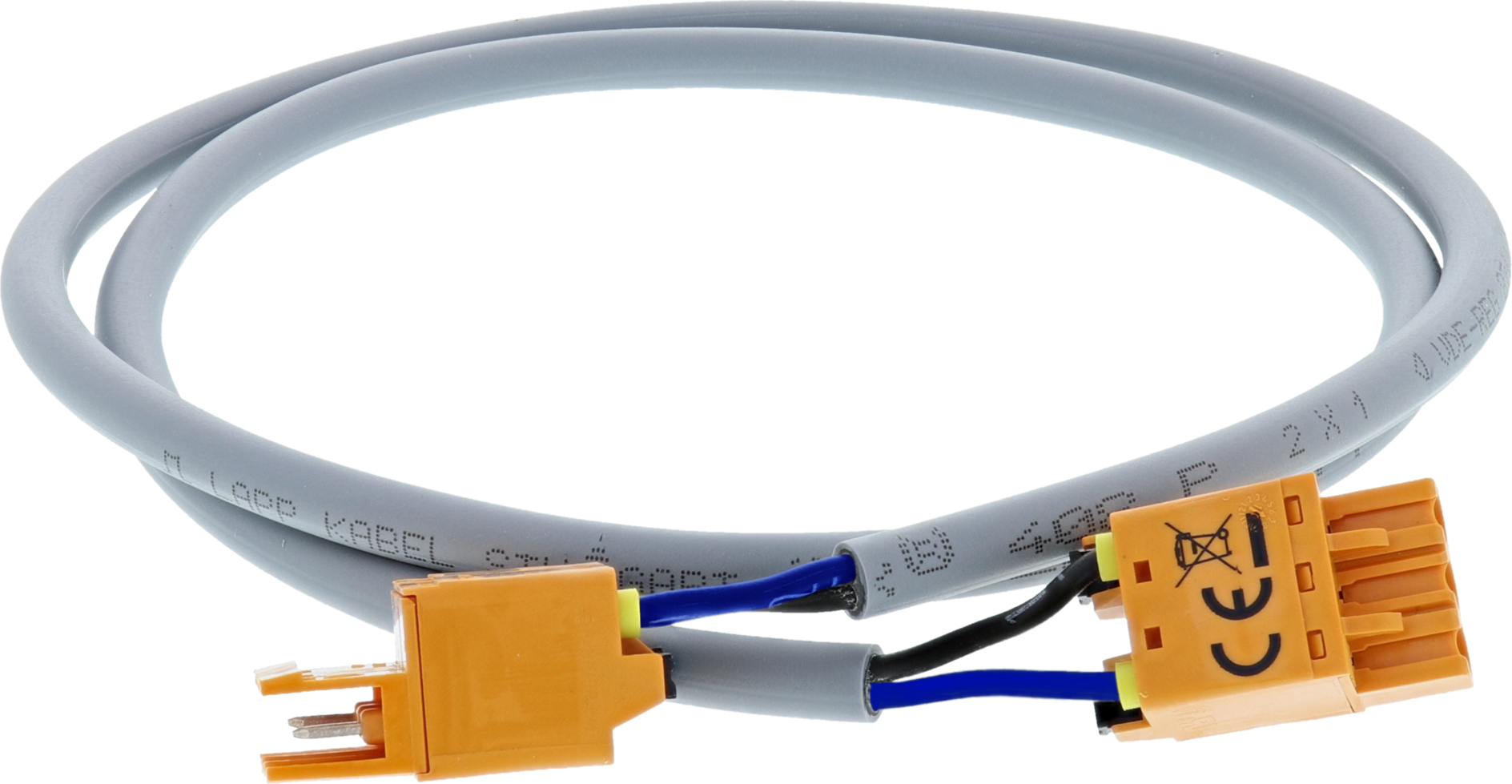

DEHN Anschlussleitung ASL DSH ZP SMG APL
