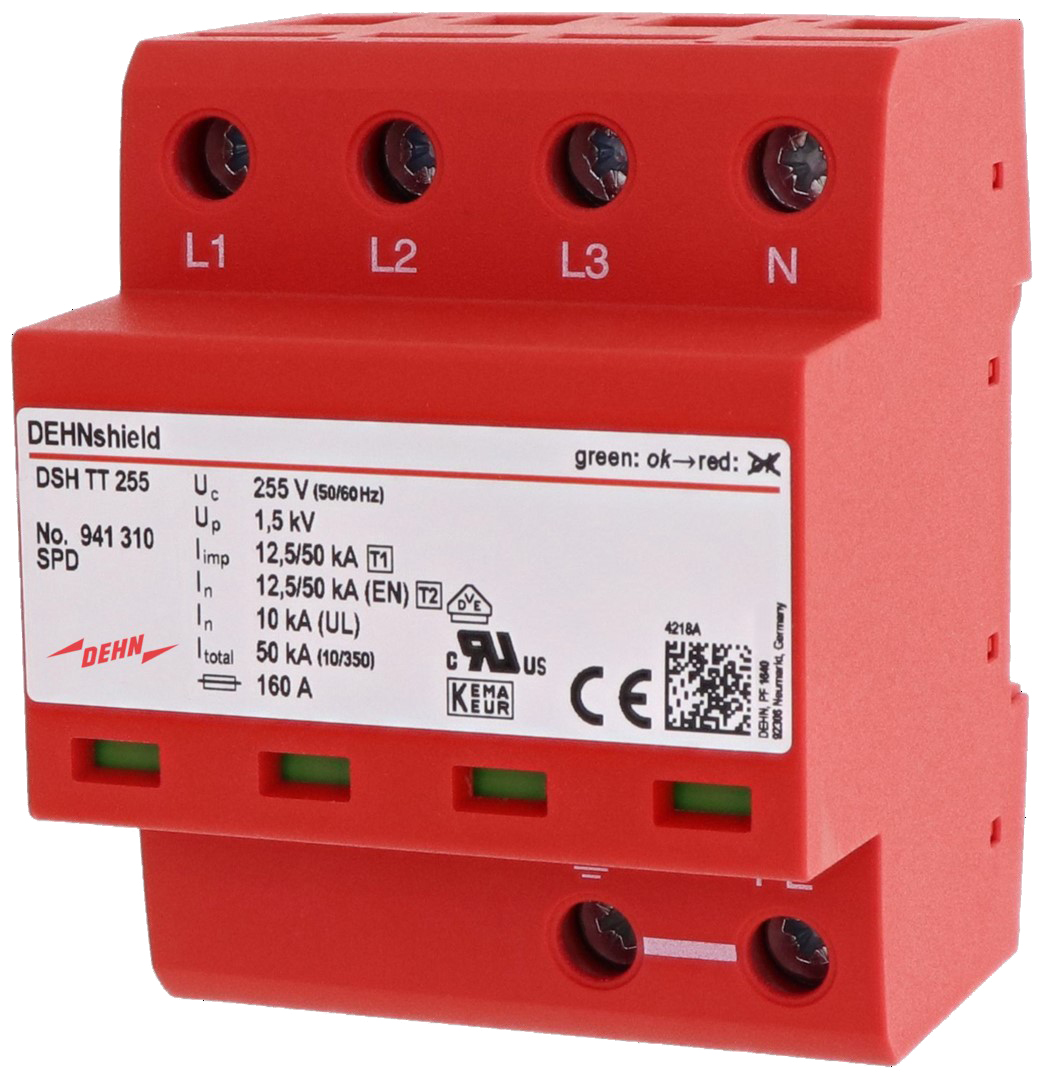

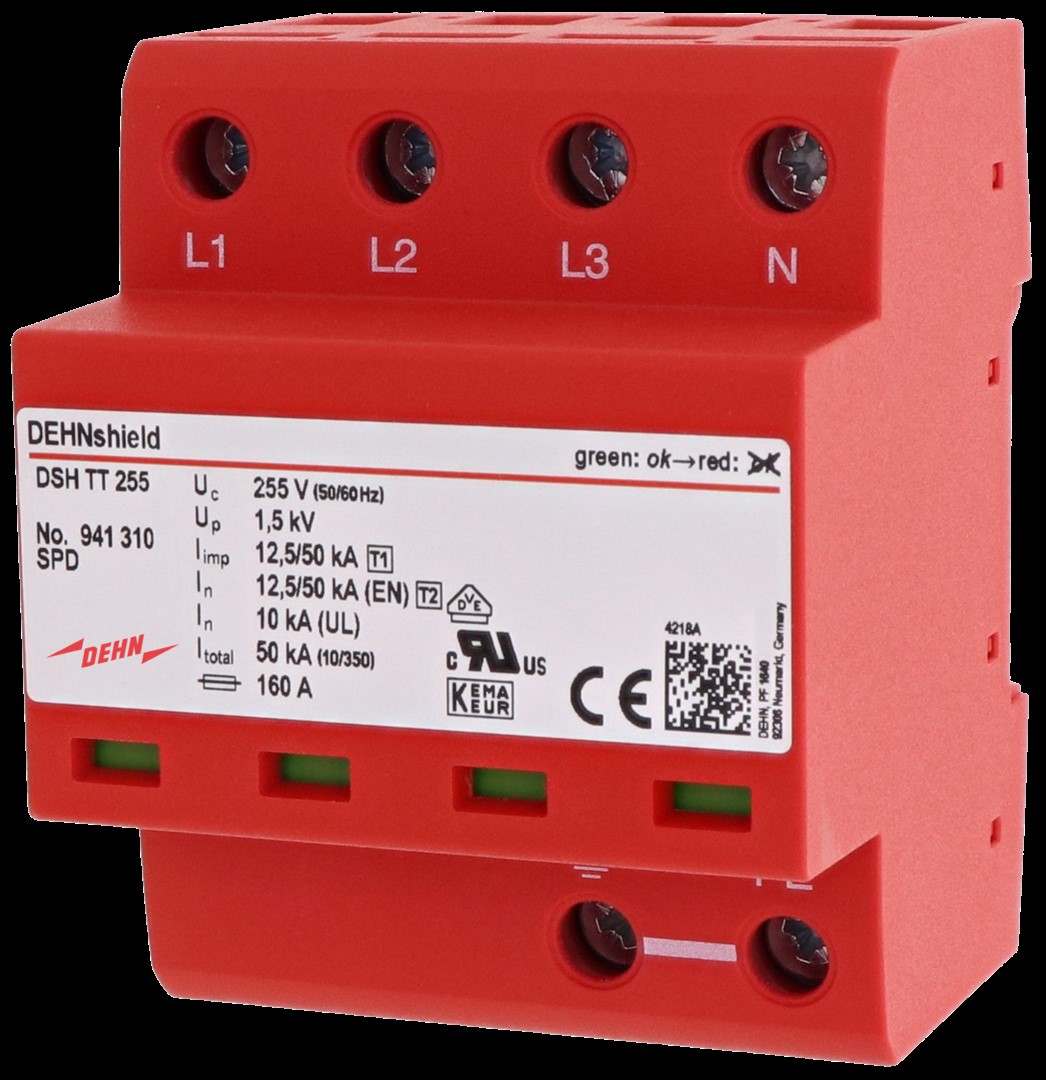

DEHN Kombi-Ableiter TT- u. TN-S-Systeme DSH TT 255
ggf. Abbildung ähnlich
417,37 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006004166
Hersteller:
DEHN
Hersteller-Nr.:
941310
EAN:
4013364131798
Hersteller Programm:
DEHNshield
Versandart:
Paket
Hersteller Typ
DSH TT 255
Produktinformationen "DEHN Kombi-Ableiter TT- u. TN-S-Systeme DSH TT 255"
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt

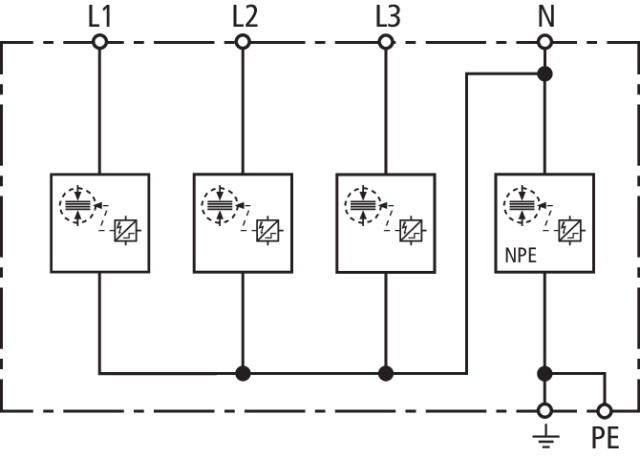

Schaltbild

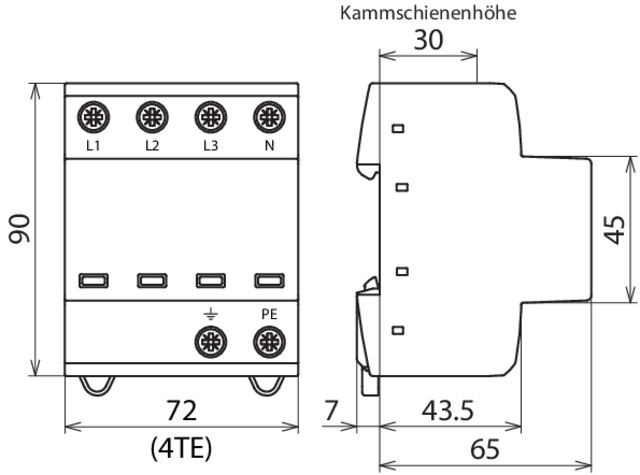

Maßzeichnung
Schaltbild
Produktdatenblatt
Montageanleitung
Maßzeichnung
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt
Schaltbild
Maßzeichnung
Schaltbild
Produktdatenblatt
Montageanleitung
Maßzeichnung
Eigenschaften "DEHN Kombi-Ableiter TT- u. TN-S-Systeme DSH TT 255"
| Baugröße: | 4 TE |
|---|---|
| Blitzstoßstrom (10/350 µs): | 50 kA |
| EAN: | 4013364131798 |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | ja |
| Fernsignalisierung: | nein |
| Folgestromlöschfähigkeit: | 25 kA |
| Herstellerartikelnummer: | 941310 |
| Herstellerprogramm: | DEHNshield |
| Höchste Dauerspannung AC: | 255 V |
| Integrierte Vorsicherung: | nein |
| Markenname: | DEHN |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 25 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 100 A |
| Montageart: | Hutschiene TH35 |
| Nennspannung AC: | 230 V |
| Netzform DC: | nein |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | nein |
| Netzform TN-C-S: | nein |
| Netzform TN-S: | ja |
| Netzform TT: | ja |
| Netzform sonstige: | nein |
| Polzahl: | 4 |
| Prüfklasse: | Typ 1 und 2 |
| Schutzart (IP): | IP20 |
| Schutzpegel: | 1,5 kV |
| Schutzpegel L-N: | 1,5 kV |
| Schutzpegel N-PE: | 1,5 kV |
| Signalisierung am Gerät: | optisch |
| Spannungsschaltende Funkenstreckentechnologie: | ja |
| Spezifische Energie (W/R): | 625 kJ/Ohm |
| Typ: | DSH TT 255 |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363090 |
| Überstromgeschützter Spannungsabgriff: | nein |
