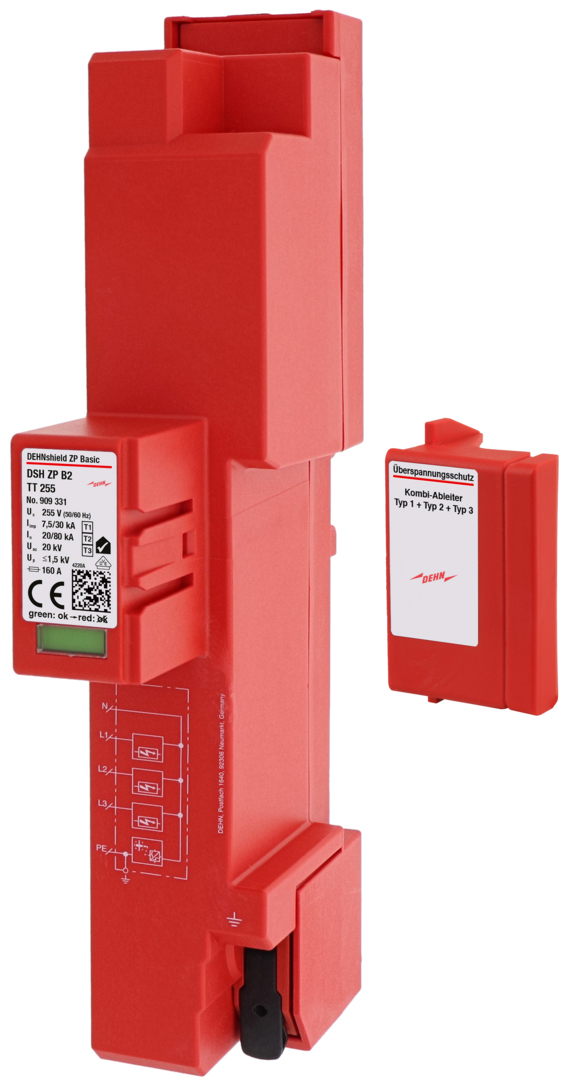

DEHN Kombi-Ableiter TT DSH ZP B2 TT 255
ggf. Abbildung ähnlich
253,30 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006011467
Hersteller:
DEHN
Hersteller-Nr.:
909331
EAN:
4013364422728
Hersteller Programm:
DEHNshield ZP
Versandart:
Paket
Hersteller Typ
DSH ZP B2 TT 255
Produktinformationen "DEHN Kombi-Ableiter TT DSH ZP B2 TT 255"
Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung)
komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme
Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten.
Unter nachfolgenden Links finden Sie weitere Informationen:

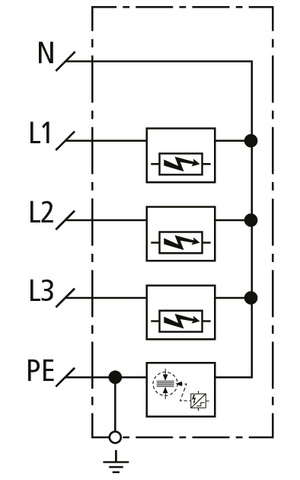

Schaltbild

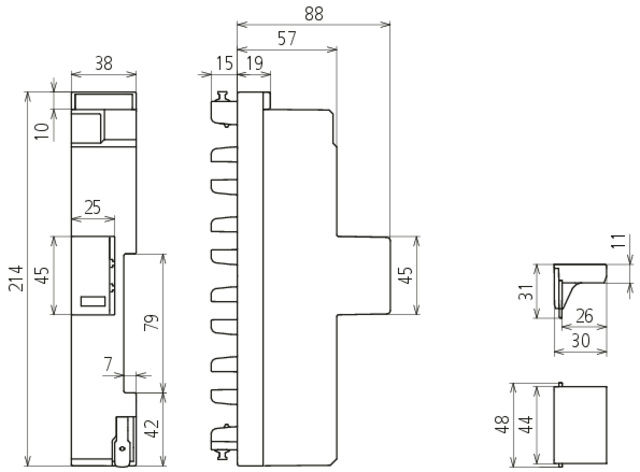

Maßzeichnung
Produktdatenblatt
Montageanleitung
komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme
Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten.
Unter nachfolgenden Links finden Sie weitere Informationen:
Schaltbild
Maßzeichnung
Produktdatenblatt
Montageanleitung
Eigenschaften "DEHN Kombi-Ableiter TT DSH ZP B2 TT 255"
| Blitzstoßstrom (10/350 µs): | 30 kA |
|---|---|
| EAN: | 4013364422728 |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | ja |
| Fernsignalisierung: | nein |
| Folgestromlöschfähigkeit: | 25 kA |
| Herstellerartikelnummer: | 909331 |
| Herstellerprogramm: | DEHNshield ZP |
| Höchste Dauerspannung AC: | 255 V |
| Integrierte Vorsicherung: | nein |
| Markenname: | DEHN |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 25 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 160 A |
| Montageart: | Sammelschiene |
| Nennspannung AC: | 230 V |
| Netzform DC: | nein |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | nein |
| Netzform TN-C-S: | nein |
| Netzform TN-S: | ja |
| Netzform TT: | ja |
| Netzform sonstige: | nein |
| Polzahl: | 4 |
| Prüfklasse: | Typ 1 und 2 und 3 |
| Schutzart (IP): | IP30 |
| Schutzpegel L-N: | 1,5 kV |
| Schutzpegel N-PE: | 1,5 kV |
| Signalisierung am Gerät: | optisch |
| Spannungsschaltende Funkenstreckentechnologie: | ja |
| Spezifische Energie (W/R): | 14,06 kJ/Ohm |
| Typ: | DSH ZP B2 TT 255 |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363090 |
| Überstromgeschützter Spannungsabgriff: | nein |
Zubehör
DEHN Anschlussleitung ASL DSH ZP SMG APL
17,27 €*
Anschlussleitung für die Spannungsversorgung eines intelligenten Messsystems.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt
Alternativ

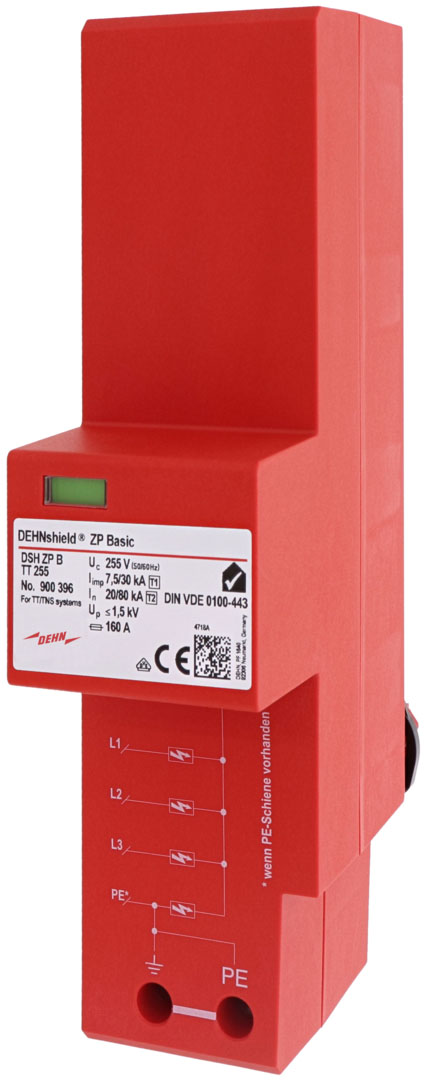

DEHN Kombi-Ableiter DEHNshield ZP basic, Typ 1+2 DSH ZP B TT 255
179,63 €*
Mehrpoliger Kombiableiter DEHNshield ZP Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Erfüllt alle Anforderungen der DIN VDE 0100-534. Einsetzbar direkt am Speisepunkt der elektrischen Anlage im Wohngebäude.Unter nachfolgenden Links finden Sie weitere Informationen:SchaltbildMaßzeichnungProduktdatenblattMontageanleitung
Varianten ab 159,87 €*
Zubehör
DEHN Anschlussleitung ASL DSH ZP SMG APL
17,27 €*
Anschlussleitung für die Spannungsversorgung eines intelligenten Messsystems.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt
