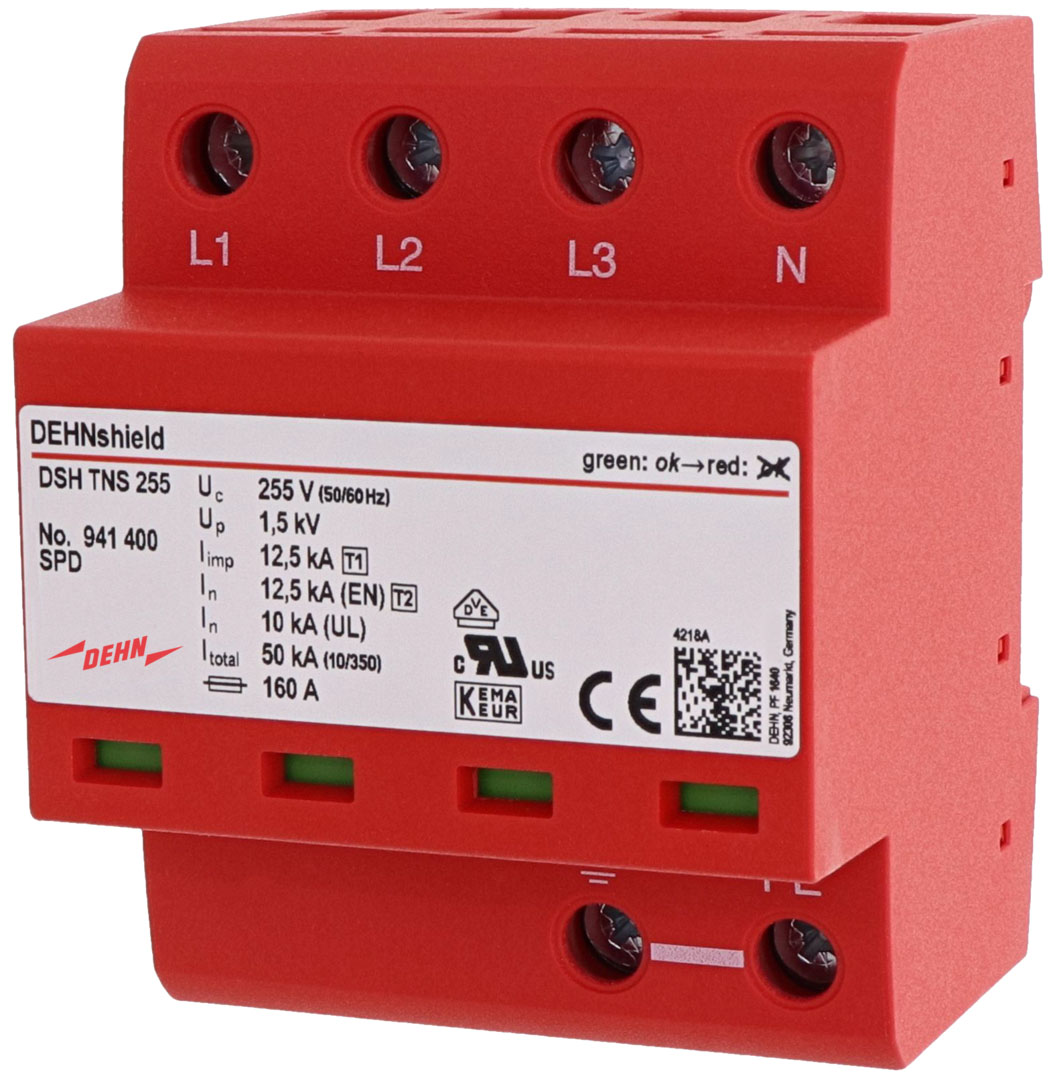

DEHN Kombi-Ableiter TN-S-Systeme DSH TNS 255

DEHN

448,09 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2006004167

Hersteller: DEHN

Hersteller-Nr.: 941400

EAN: 4013364133563

Versandart: Paket

Hersteller Typ DSH TNS 255

Produktinformationen "DEHN Kombi-Ableiter TN-S-Systeme DSH TNS 255"

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

Unter nachfolgenden Links finden Sie weitere Informationen:

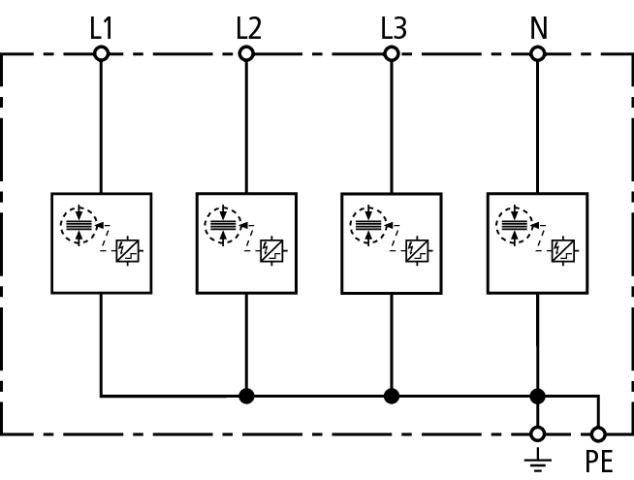

Schaltbild 1

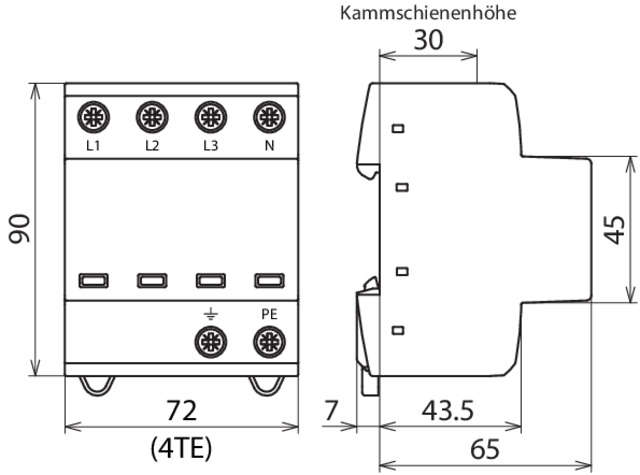

Maßzeichnung 2
Produktdatenblatt 3
Montageanleitung 4
Schaltbild 5
Maßzeichnung 6
Produktdatenblatt 7

Eigenschaften "DEHN Kombi-Ableiter TN-S-Systeme DSH TNS 255"

Baugröße:	4 TE
Blitzstoßstrom (10/350 µs):	50 kA
EAN:	4013364133563
Energetisch koordinierte Schutzwirkung zum Endgerät:	ja
Fernsignalisierung:	nein
Folgestromlöschfähigkeit:	25 kA
Herstellerartikelnummer:	941400
Herstellerprogramm:	DEHNshield
Höchste Dauerspannung AC:	255 V
Integrierte Vorsicherung:	nein
Markenname:	DEHN
Max. Leiterquerschnitt flexibel (feindrähtig):	25 mm²
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):	35 mm²
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):	100 A
Montageart:	Hutschiene TH35
Nennspannung AC:	230 V
Netzform DC:	nein
Netzform IT:	nein
Netzform TN:	nein
Netzform TN-C:	nein
Netzform TN-C-S:	nein
Netzform TN-S:	ja
Netzform TT:	nein
Netzform sonstige:	nein
Polzahl:	4
Prüfklasse:	Typ 1 und 2
Schutzart (IP):	IP20
Schutzpegel:	1,5 kV
Schutzpegel L-PE:	1,5 kV
Schutzpegel N-PE:	1,5 kV
Signalisierung am Gerät:	optisch
Spannungsschaltende Funkenstreckentechnologie:	ja
Spezifische Energie (W/R):	625 kJ/Ohm
Typ:	DSH TNS 255
Ursprungsland:	DE
Zolltarifnummer:	85363090
Überstromgeschützter Spannungsabgriff:	nein
