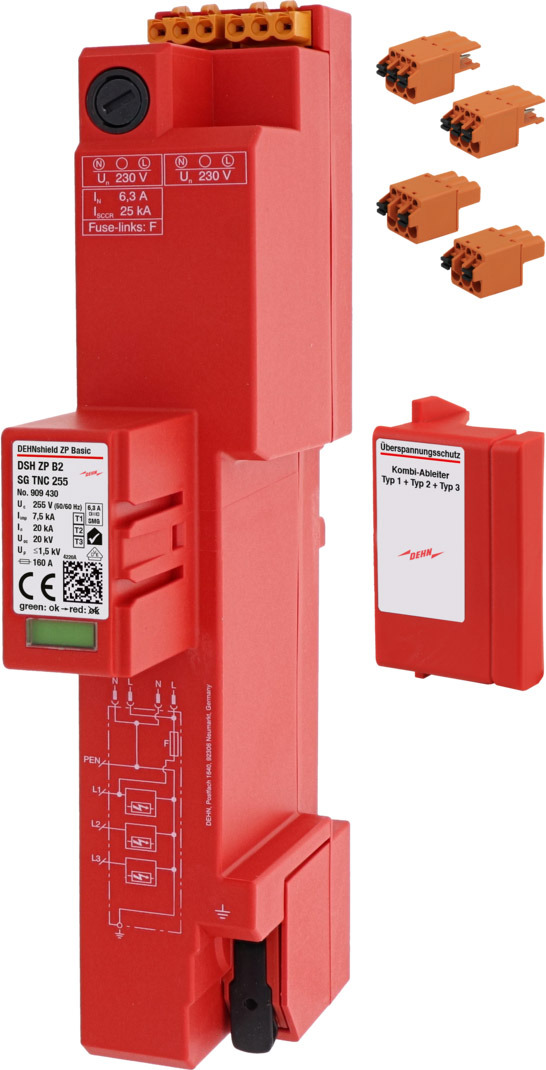

DEHN Kombi-Ableiter TN-C DSH ZP B2 SG TNC 255

DEHN

228,27 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2006011462

Hersteller: DEHN

Hersteller-Nr.: 909430

EAN: 4013364409842

Versandart: Paket

Hersteller Typ DSH ZP B2 SG TNC 255

Produktinformationen "DEHN Kombi-Ableiter TN-C DSH ZP B2 SG TNC 255"

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TN-C-Systeme (3+0-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100
komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme
Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.

Unter nachfolgenden Links finden Sie weitere Informationen:

Montageanleitung 1

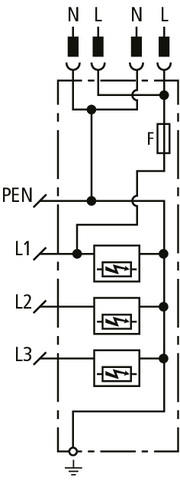

Schaltbild 2

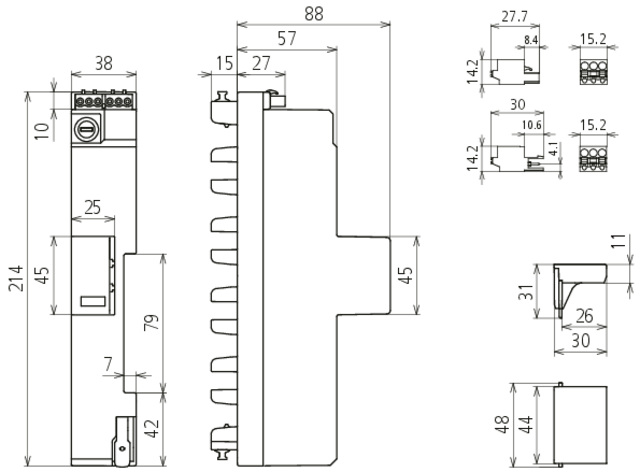

Maßzeichnung 3
Produktdatenblatt 4

Eigenschaften "DEHN Kombi-Ableiter TN-C DSH ZP B2 SG TNC 255"

Blitzstoßstrom (10/350 µs):	22,5 kA
EAN:	4013364409842
Energetisch koordinierte Schutzwirkung zum Endgerät:	ja
Fernsignalisierung:	nein
Folgestromlöschfähigkeit:	25 kA
Herstellerartikelnummer:	909430
Herstellerprogramm:	DEHNshield ZP
Höchste Dauerspannung AC:	255 V
Integrierte Vorsicherung:	nein
Markenname:	DEHN
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):	25 mm²
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):	160 A
Montageart:	Sammelschiene
Nennspannung AC:	230 V
Netzform DC:	nein
Netzform IT:	nein
Netzform TN:	nein
Netzform TN-C:	ja
Netzform TN-C-S:	nein
Netzform TN-S:	nein
Netzform TT:	nein
Netzform sonstige:	nein
Polzahl:	3
Prüfklasse:	Typ 1 und 2 und 3
Schutzart (IP):	IP30
Schutzpegel:	1,5 kV
Signalisierung am Gerät:	optisch
Spannungsschaltende Funkenstreckentechnologie:	ja
Spezifische Energie (W/R):	14,06 kJ/Ohm
Typ:	DSH ZP B2 SG TNC 255
Ursprungsland:	DE
Zolltarifnummer:	85363090
Überstromgeschützter Spannungsabgriff:	ja

Hersteller "DEHN"

Weiterführende Links des Herstellers

Hersteller-Webseite

Zubehör

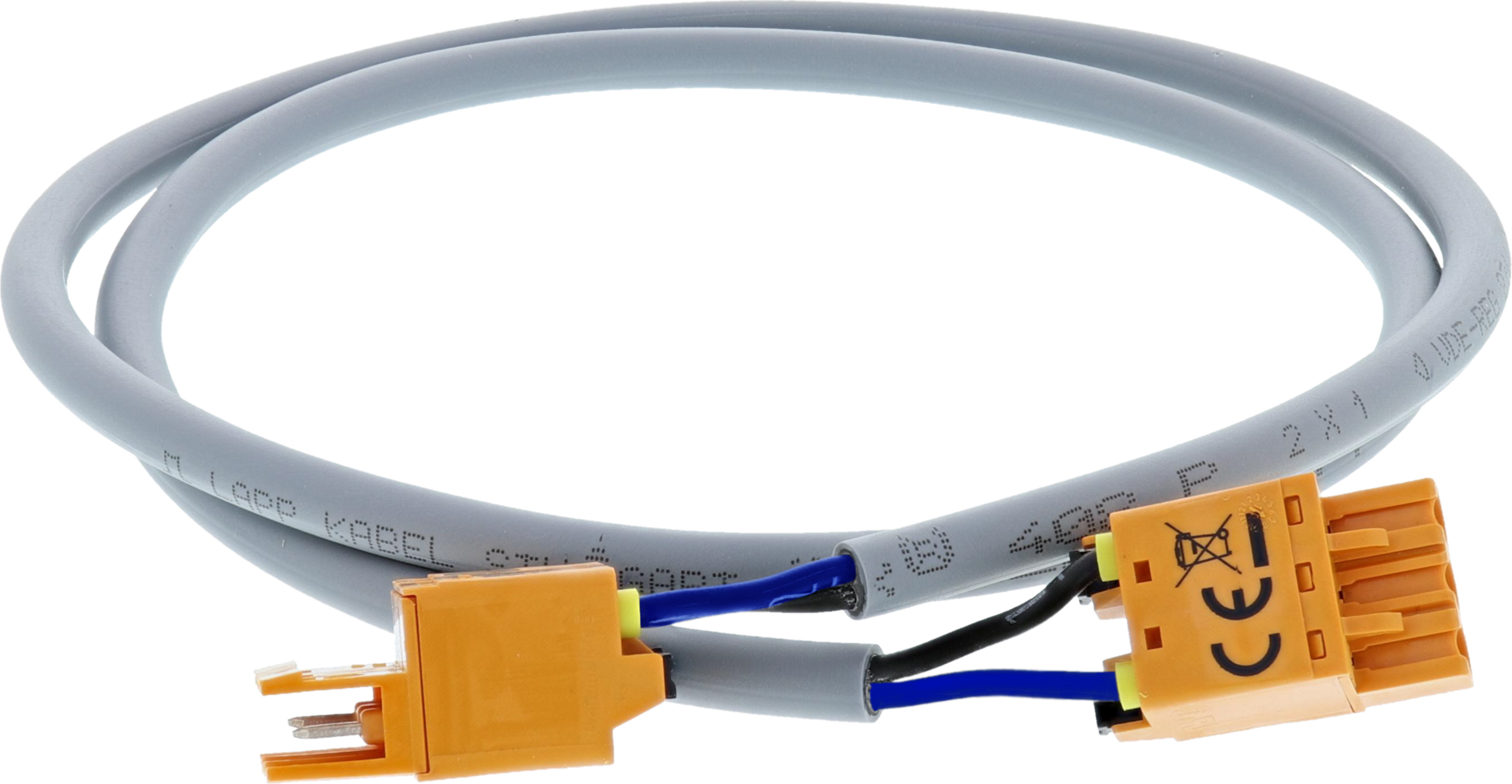

DEHN Anschlussleitung ASL DSH ZP SMG APL

Anschlussleitung für die Spannungsversorgung eines intelligenten Messsystems.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

16,73 €*

Zubehör

DEHN Anschlussleitung ASL DSH ZP SMG APL

Anschlussleitung für die Spannungsversorgung eines intelligenten Messsystems.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

16,73 €*

Kunden kauften auch

Eaton (Installation) Zähler-Komplettschrank 3-Punktbefestigung ZSD-ZZV-1100/APZ

Kompletter Zählerschrank (Dreipunkt), bestehend aus zwei (2) Zählerfeldern / einem (1) Verteilerfeld inkl. APZ

470,82 €*

Eaton (Installation) Zähler-Komplettschrank 3-Punktbefestigung ZSD-2ZV-1400/APZ

Kompletter Zählerschrank (Dreipunkt), bestehend aus einem (2) Zählerfeld (2-stöckig) / einem (1) Verteilerfeld inkl. APZ

353,15 €*

ABB Stotz S&J FI-Schutzschalter pro M Compact F204A-40/0,03

Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für F200 A bis 100 A UL 1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den F200 fit für den weltweiten Einsatz.

36,80 €*

ABB Stotz S&J Sicherungsautomat B,6kA,16A,3P S203-B16

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

19,41 €*

Eaton (Installation) SLS-Schalter 3p selektiv LSHU-E50/3-KL

Selektiver Hauptsicherungsautomat zur direkten Montage auf 4- oder 5-polige 40 mm-Sammelschienensysteme 12 x 5 mm² und 12 x 10 mm², Befestigung: Sammelschiene (mit Quick-Adapter)

92,62 €*

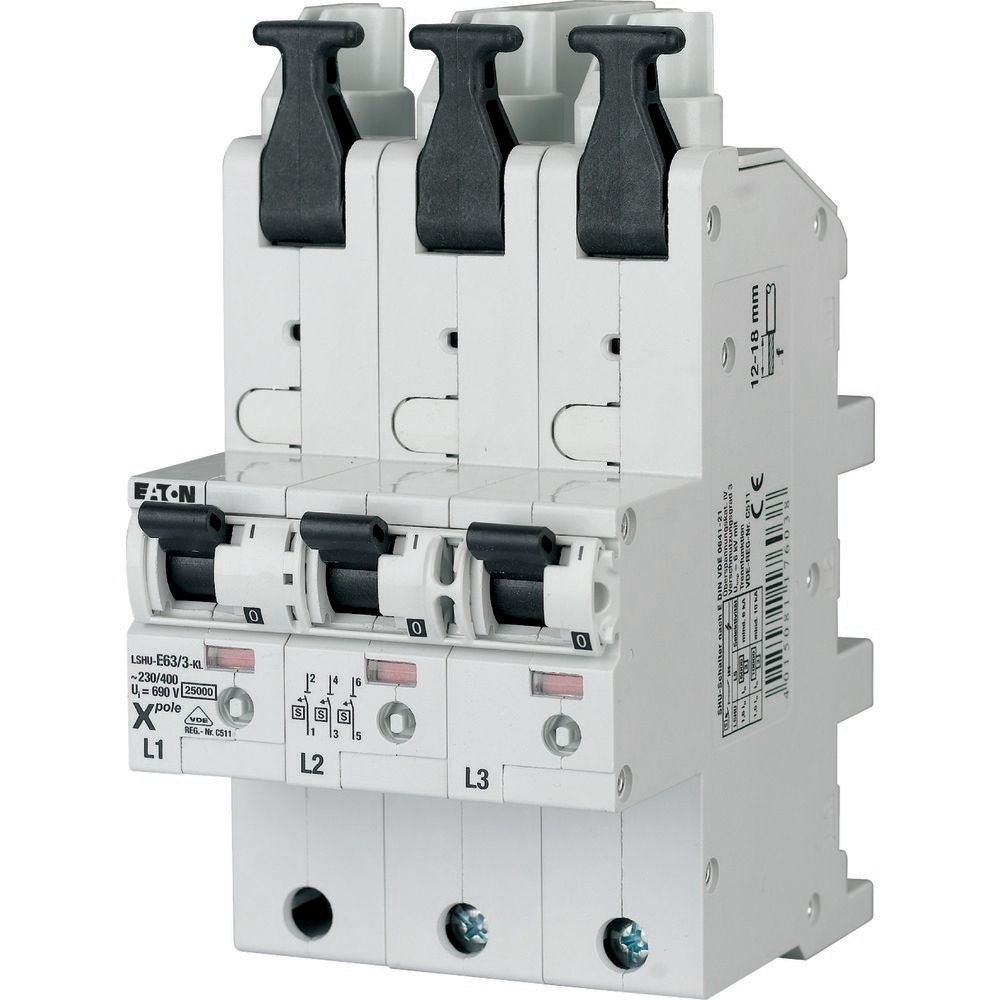

Eaton (Installation) SLS-Schalter 3p selektiv LSHU-E63/3-KL
