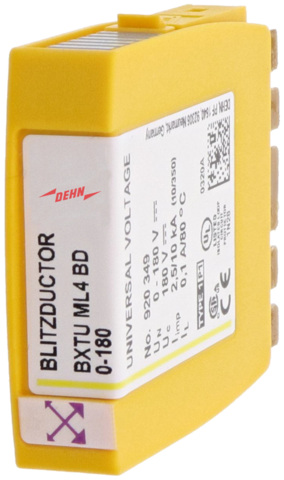

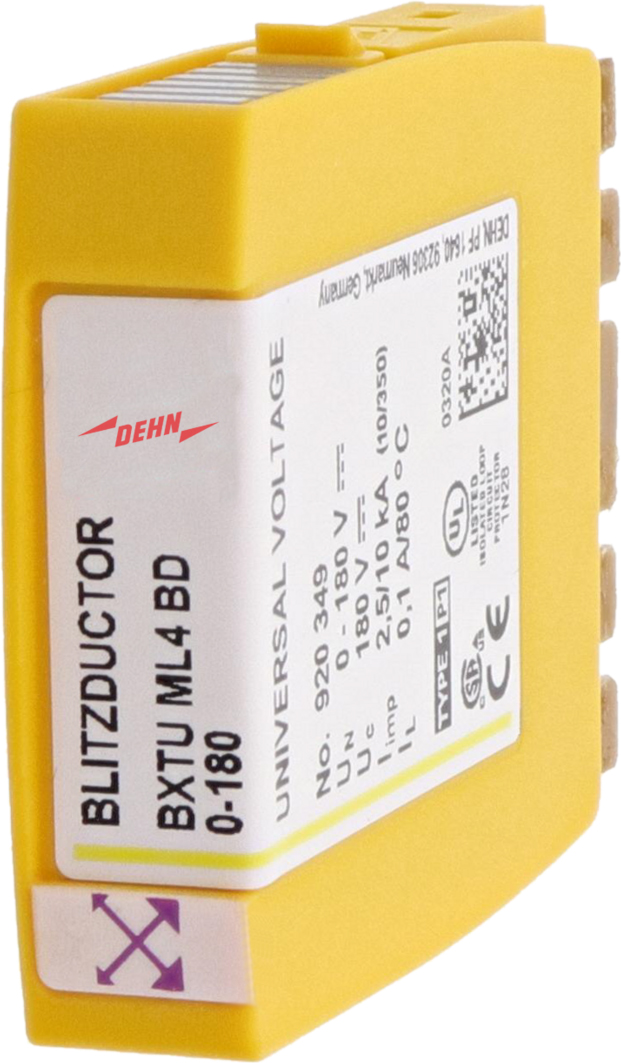

DEHN Kombi-Ableiter-Modul BLITZDUCTOR XTU BXTU ML4 BD 0-180
ggf. Abbildung ähnlich
170,94 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006004071
Hersteller:
DEHN
Hersteller-Nr.:
920349
EAN:
4013364126404
Hersteller Programm:
BLITZDUCTOR XT LifeCheck
Versandart:
Paket
Hersteller Typ
BXTU ML4 BD 0-180
Produktinformationen "DEHN Kombi-Ableiter-Modul BLITZDUCTOR XTU BXTU ML4 BD 0-180"

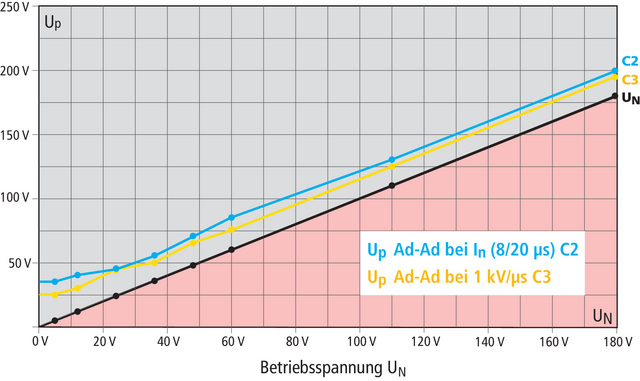

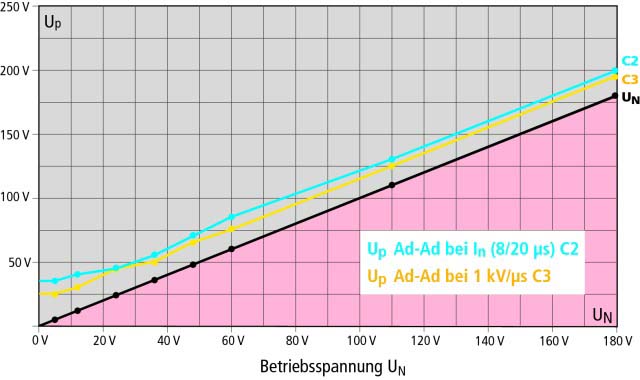

Platzsparendes Kombiableiter-Modul mit actiVsense-Technologie mit RFID-LifeCheck zum Schutz von 2 Doppeladern mit gleicher oder auch unterschiedlicher Betriebsspannung symmetrischer Schnittstellen mit galvanischer Trennung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an.
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung 1

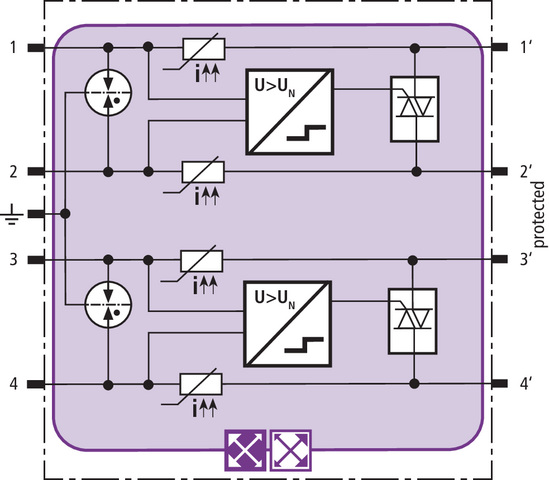

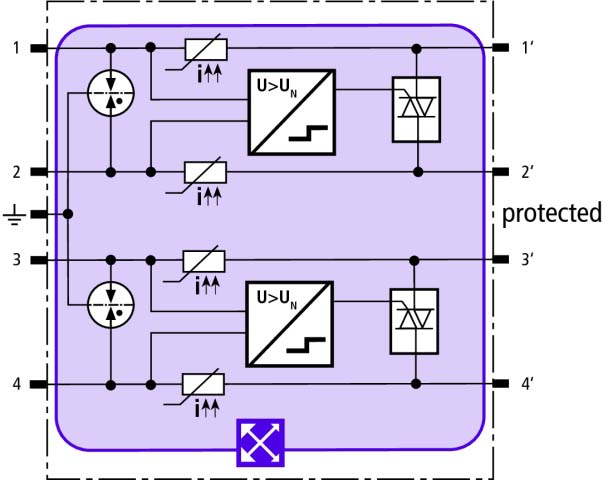

Schaltbild 2
Maßzeichnung 3
Produktdatenblatt 4
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung 1
Schaltbild 2
Maßzeichnung 3
Produktdatenblatt 4
Eigenschaften "DEHN Kombi-Ableiter-Modul BLITZDUCTOR XTU BXTU ML4 BD 0-180"
| Ableiterüberwachung: | ja |
|---|---|
| Anschluss 1: | Klemme |
| Anzahl der Leiter (ohne Erde): | 4 |
| Baubreite: | 12 mm |
| Blitzstoßstrom (10/350 µs): | 10 kA |
| EAN: | 4013364126404 |
| Erdung über: | sonstige |
| Explosionsgeprüfte Ausführung: | nein |
| Frequenz: | 0..400 MHz |
| Grenzfrequenz: | 50 MHz |
| Herstellerartikelnummer: | 920349 |
| Herstellerprogramm: | BLITZDUCTOR XT LifeCheck |
| Höchste Dauerspannung AC: | 127 V |
| Höchste Dauerspannung DC: | 180 V |
| Markenname: | DEHN |
| Mit Fernmeldekontakt: | nein |
| Montageart: | auf Basiselement |
| Nennableitstoßstrom (8/20): | 20 kA |
| Nennlaststrom: | 0,1 A |
| Nennspannung DC: | 0..180 V |
| Schutzart (IP): | IP20 |
| Schutzpegel Ader/Ader: | 53 V |
| Schutzpegel Ader/Erde: | 550 V |
| Trennmöglichkeit des Signalkreises: | nein |
| Typ: | BXTU ML4 BD 0-180 |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363010 |
