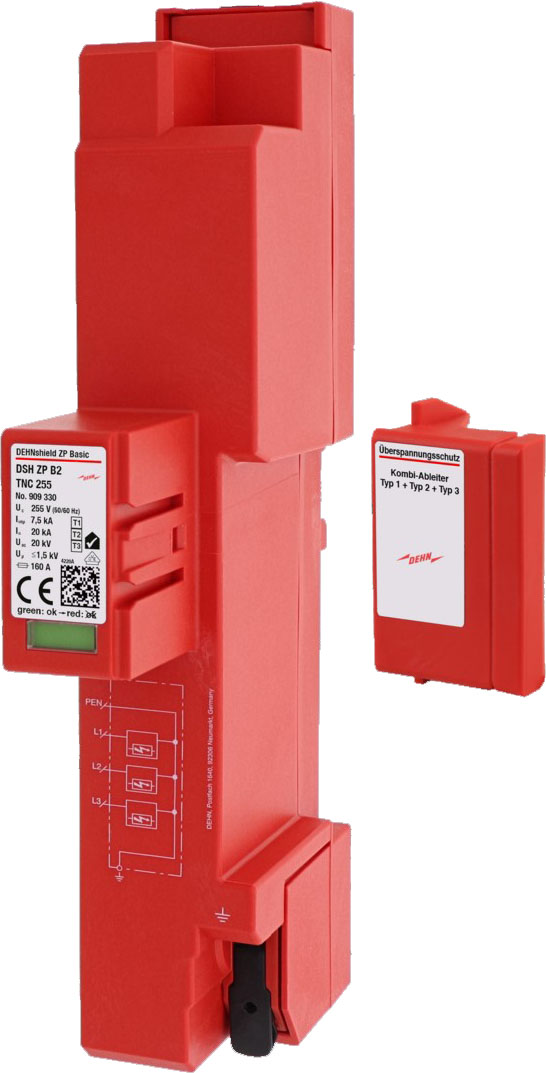

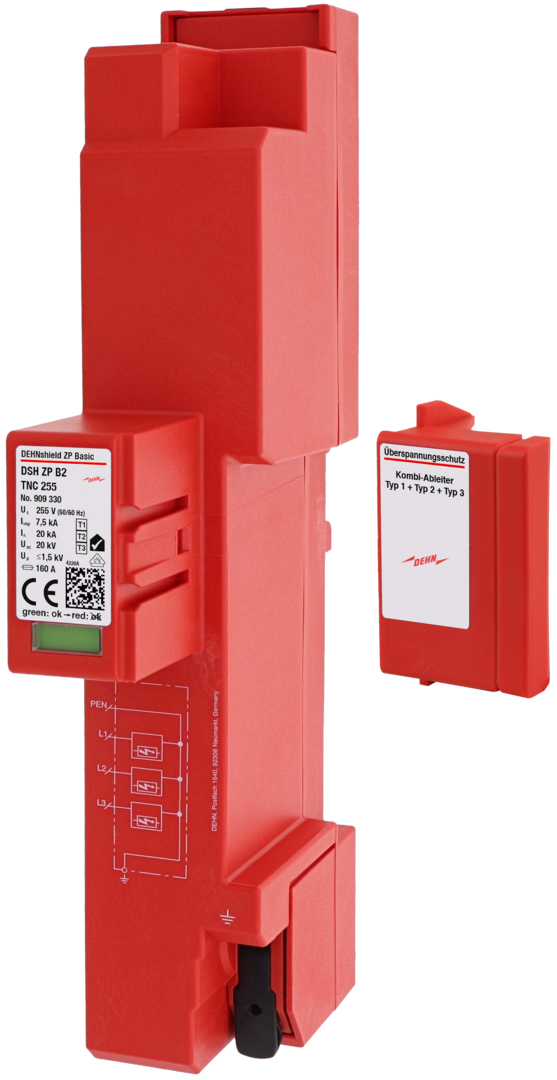

DEHN Kombi-Ableiter DSH ZP B2 TNC 255
ggf. Abbildung ähnlich
181,98 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006011468
Hersteller:
DEHN
Hersteller-Nr.:
909330
EAN:
4013364424852
Hersteller Programm:
DEHNshield ZP
Versandart:
Paket
Hersteller Typ
DSH ZP B2 TNC 255
Produktinformationen "DEHN Kombi-Ableiter DSH ZP B2 TNC 255"
Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TN-C-Systeme (3+0-Schaltung)
komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme
Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt

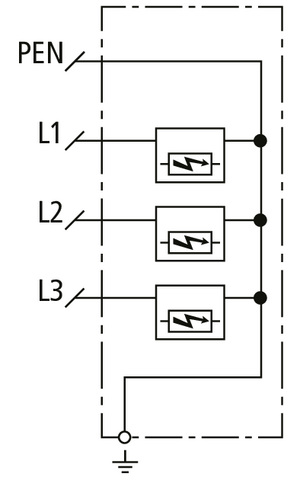

Schaltbild

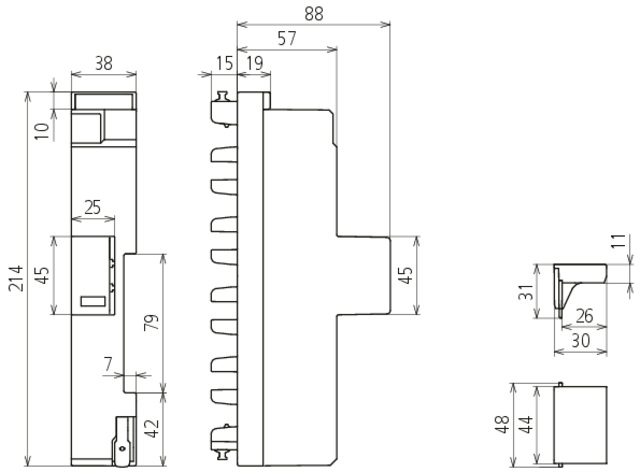

Maßzeichnung
Schaltbild
Produktdatenblatt
Montageanleitung
Maßzeichnung
komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme
Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt
Schaltbild
Maßzeichnung
Schaltbild
Produktdatenblatt
Montageanleitung
Maßzeichnung
Eigenschaften "DEHN Kombi-Ableiter DSH ZP B2 TNC 255"
| Blitzstoßstrom (10/350 µs): | 22,5 kA |
|---|---|
| EAN: | 4013364424852 |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | ja |
| Fernsignalisierung: | nein |
| Folgestromlöschfähigkeit: | 25 kA |
| Herstellerartikelnummer: | 909330 |
| Herstellerprogramm: | DEHNshield ZP |
| Höchste Dauerspannung AC: | 255 V |
| Integrierte Vorsicherung: | nein |
| Markenname: | DEHN |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 25 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 160 A |
| Montageart: | Sammelschiene |
| Nennspannung AC: | 230 V |
| Netzform DC: | nein |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | ja |
| Netzform TN-C-S: | nein |
| Netzform TN-S: | nein |
| Netzform TT: | nein |
| Netzform sonstige: | nein |
| Polzahl: | 3 |
| Prüfklasse: | Typ 1 und 2 und 3 |
| Schutzart (IP): | IP30 |
| Schutzpegel: | 1,5 kV |
| Signalisierung am Gerät: | optisch |
| Spannungsschaltende Funkenstreckentechnologie: | ja |
| Spezifische Energie (W/R): | 14,06 kJ/Ohm |
| Typ: | DSH ZP B2 TNC 255 |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363090 |
| Überstromgeschützter Spannungsabgriff: | nein |
