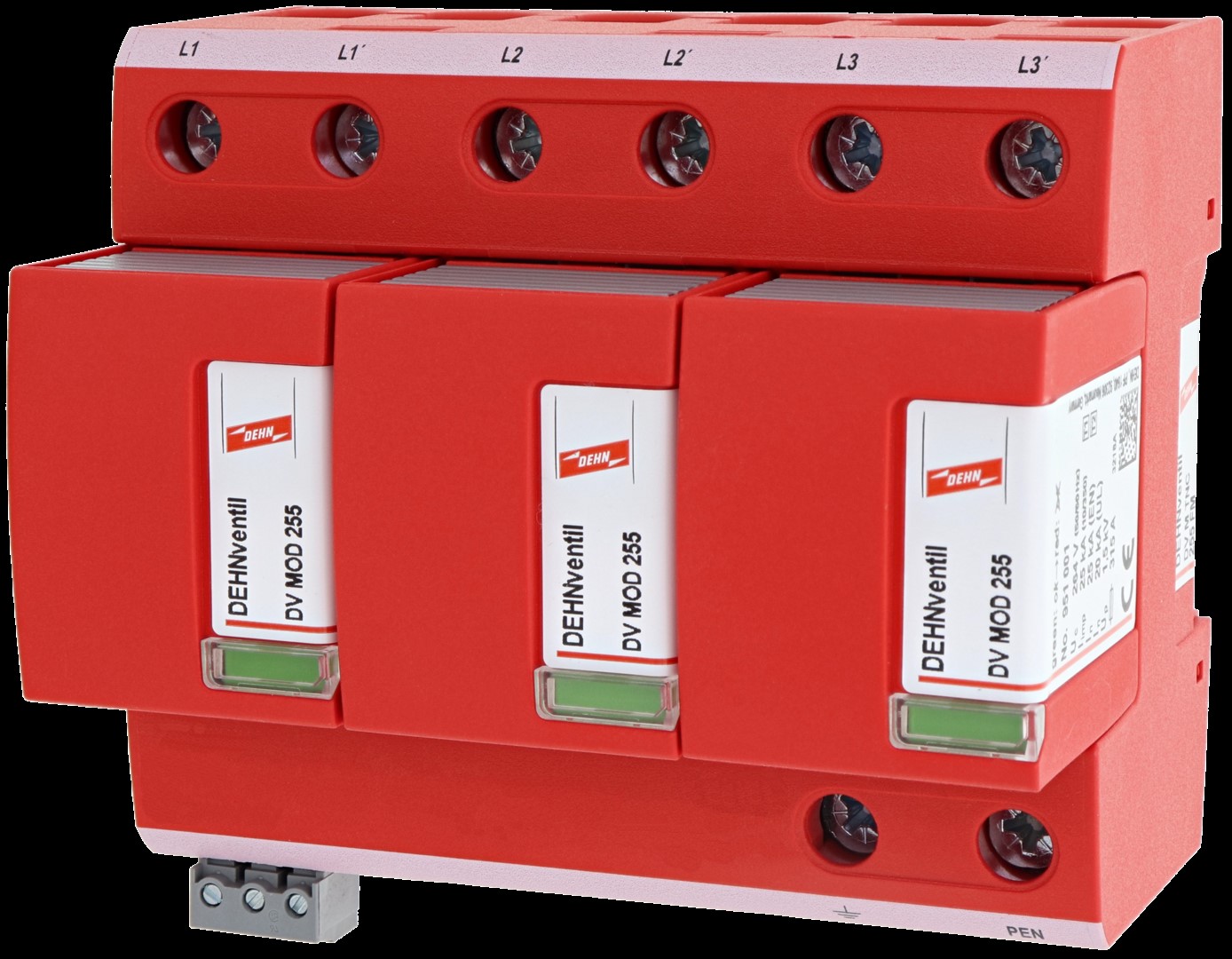

DEHN Kombi-Ableiter DEHNventil M DV M TNC 255 FM
Nur 7 auf Lager!
ggf. Abbildung ähnlich
691,56 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000730101
Hersteller:
DEHN
Hersteller-Nr.:
951305
EAN:
4013364108141
Hersteller Programm:
DEHNventil modular
Versandart:
Paket
Hersteller Typ
DV M TNC 255 FM
Produktinformationen "DEHN Kombi-Ableiter DEHNventil M DV M TNC 255 FM"
Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung 1

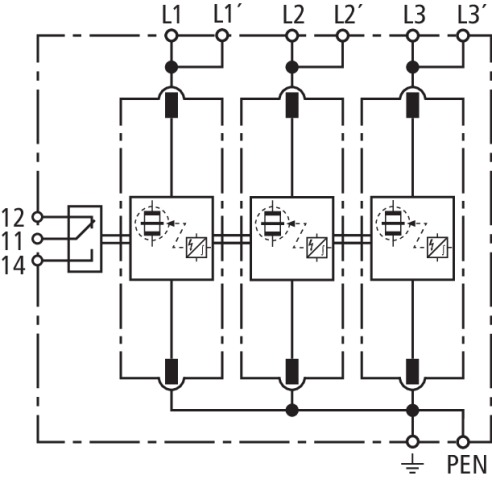

Schaltbild 2

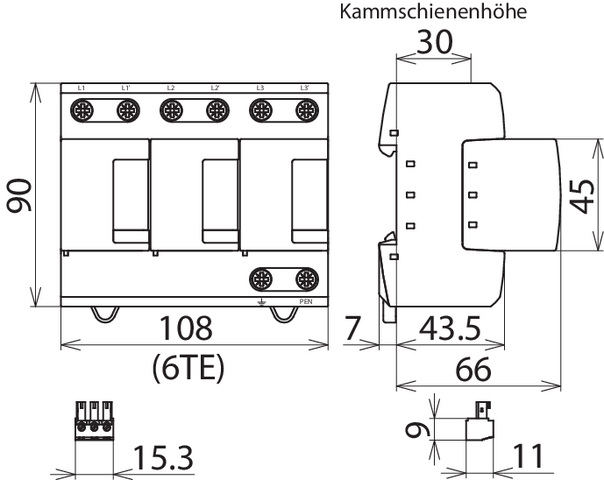

Maßzeichnung 3
Produktdatenblatt 4
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung 1
Schaltbild 2
Maßzeichnung 3
Produktdatenblatt 4
Eigenschaften "DEHN Kombi-Ableiter DEHNventil M DV M TNC 255 FM"
| Baugröße: | 6 TE |
|---|---|
| Blitzstoßstrom (10/350 µs): | 75 kA |
| EAN: | 4013364108141 |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | ja |
| Fernsignalisierung: | ja |
| Folgestromlöschfähigkeit: | 50 kA |
| Herstellerartikelnummer: | 951305 |
| Herstellerprogramm: | DEHNventil modular |
| Höchste Dauerspannung AC: | 264 V |
| Integrierte Vorsicherung: | nein |
| Markenname: | DEHN |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 35 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 50 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 315 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 125 A |
| Montageart: | Hutschiene TH35 |
| Nennspannung AC: | 230 V |
| Netzform DC: | nein |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | ja, nein |
| Netzform TN-C-S: | ja |
| Netzform TN-S: | nein |
| Netzform TT: | nein |
| Netzform sonstige: | nein |
| Polzahl: | 3 |
| Prüfklasse: | Typ 1 und 2 |
| Schutzart (IP): | IP20 |
| Schutzpegel: | 1,5 kV |
| Schutzpegel L-N: | 1,5 kV |
| Signalisierung am Gerät: | optisch |
| Spannungsschaltende Funkenstreckentechnologie: | ja |
| Spezifische Energie (W/R): | 1400 kJ/Ohm |
| Typ: | DV M TNC 255 FM |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363090 |
| Überstromgeschützter Spannungsabgriff: | nein |
