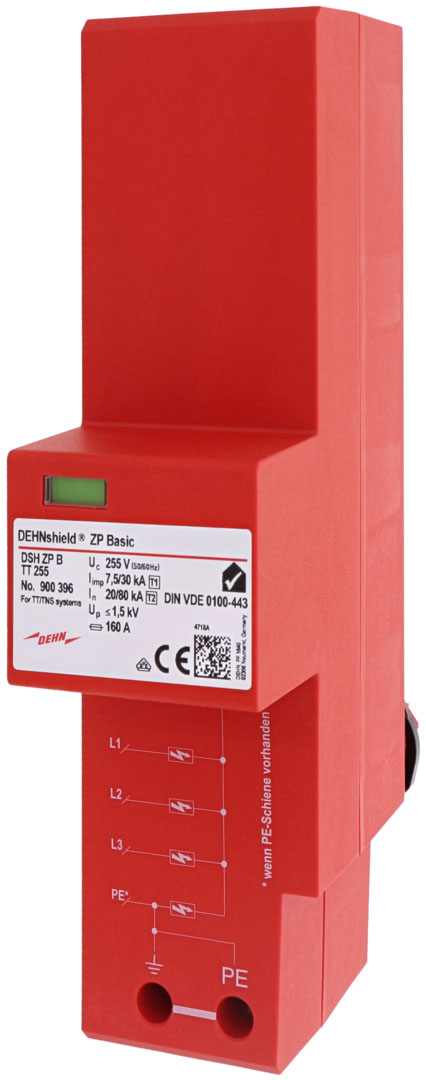

DEHN Kombi-Ableiter DEHNshield ZP basic, Typ 1+2 DSH ZP B TT 255
ggf. Abbildung ähnlich
159,87 €*
Inhalt:
1 STK
Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller
Produktnummer:
2006005775
Hersteller:
DEHN
Hersteller-Nr.:
900396
EAN:
4013364306783
Hersteller Programm:
DEHNshield ZP (2. Generation)
Versandart:
Paket
Hersteller Typ
DSH ZP B TT 255
Produktinformationen "DEHN Kombi-Ableiter DEHNshield ZP basic, Typ 1+2 DSH ZP B TT 255"
Mehrpoliger Kombiableiter DEHNshield ZP Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Erfüllt alle Anforderungen der DIN VDE 0100-534. Einsetzbar direkt am Speisepunkt der elektrischen Anlage im Wohngebäude.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt

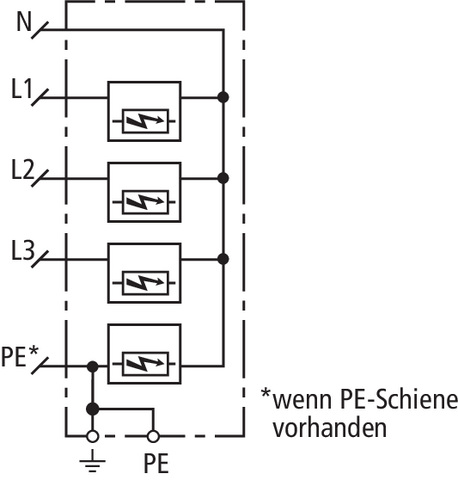

Schaltbild
Produktdatenblatt
Montageanleitung

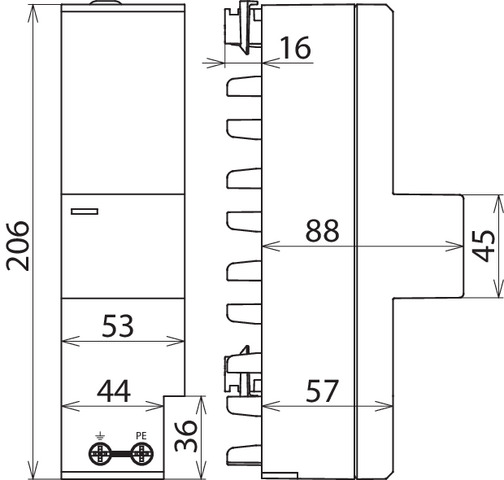

Maßzeichnung
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt
Schaltbild
Produktdatenblatt
Montageanleitung
Maßzeichnung
Eigenschaften "DEHN Kombi-Ableiter DEHNshield ZP basic, Typ 1+2 DSH ZP B TT 255"
| Baugröße: | 3 TE |
|---|---|
| Blitzstoßstrom (10/350 µs): | 30 kA |
| EAN: | 4013364306783 |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | ja |
| Fernsignalisierung: | nein |
| Folgestromlöschfähigkeit: | 25 kA |
| Herstellerartikelnummer: | 900396 |
| Herstellerprogramm: | DEHNshield ZP (2. Generation) |
| Höchste Dauerspannung AC: | 255 V |
| Integrierte Vorsicherung: | nein |
| Markenname: | DEHN |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 35 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 50 mm² |
| Montageart: | Sammelschiene |
| Nennspannung AC: | 230 V |
| Netzform DC: | nein |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | nein |
| Netzform TN-C-S: | nein |
| Netzform TN-S: | ja |
| Netzform TT: | ja |
| Netzform sonstige: | nein |
| Polzahl: | 4 |
| Prüfklasse: | Typ 1 und 2 |
| Schutzart (IP): | IP30 |
| Schutzpegel L-N: | 1,5 kV |
| Schutzpegel N-PE: | 1,5 kV |
| Signalisierung am Gerät: | optisch |
| Spannungsschaltende Funkenstreckentechnologie: | nein |
| Spezifische Energie (W/R): | 225 kJ/Ohm |
| Typ: | DSH ZP B TT 255 |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363090 |
| Überstromgeschützter Spannungsabgriff: | nein |
Nachfolger
DEHN Kombi-Ableiter TT und TN-S-Systeme DSH ZP B2 SG TT 255
298,12 €*
Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100 komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.Unter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbildMaßzeichnungSchaltbildProduktdatenblattMontageanleitungMaßzeichnung
Alternativ

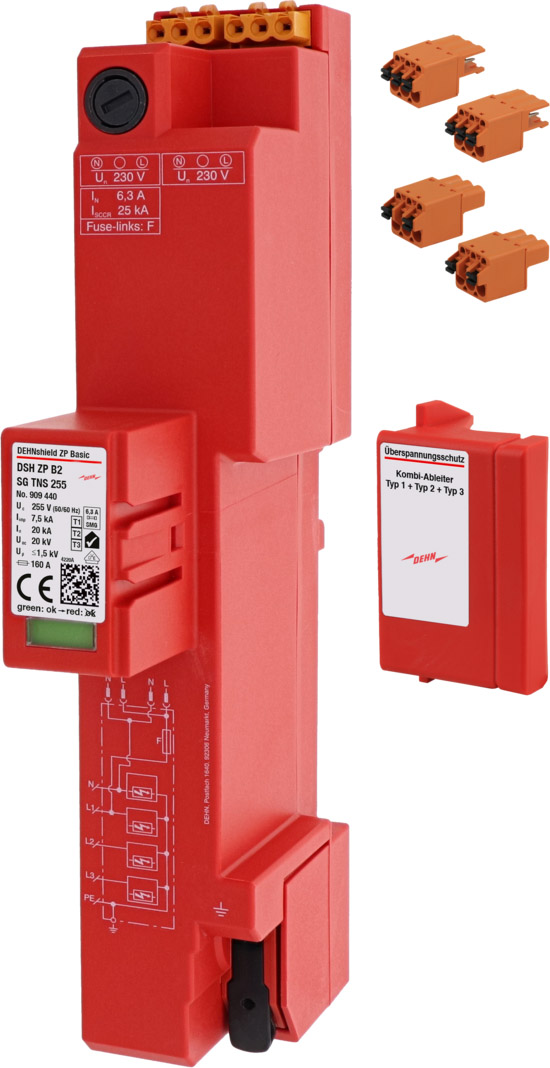

DEHN Kombi-Ableiter TN-S DSH ZP B2 SG TNS 255
285,18 €*
Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TN-S-Systeme (4+0-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100 komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.Unter nachfolgenden Links finden Sie weitere Informationen:MaßzeichnungProduktdatenblattSchaltbildMaßzeichnungSchaltbildProduktdatenblattMontageanleitungMaßzeichnung

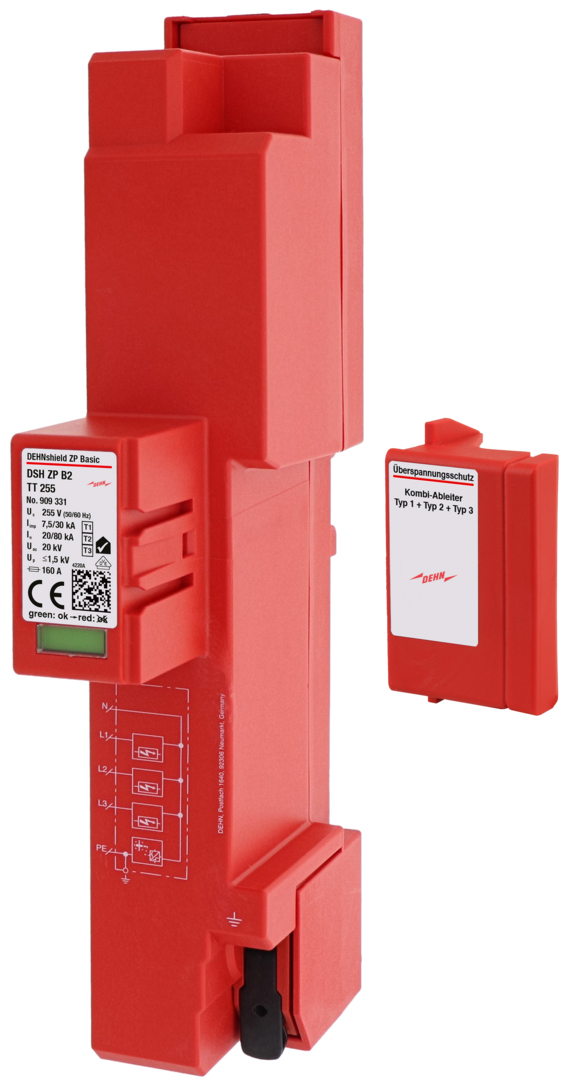

DEHN Kombi-Ableiter TT DSH ZP B2 TT 255
253,30 €*
Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten.Unter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbildMaßzeichnungSchaltbildProduktdatenblattMontageanleitungMaßzeichnung

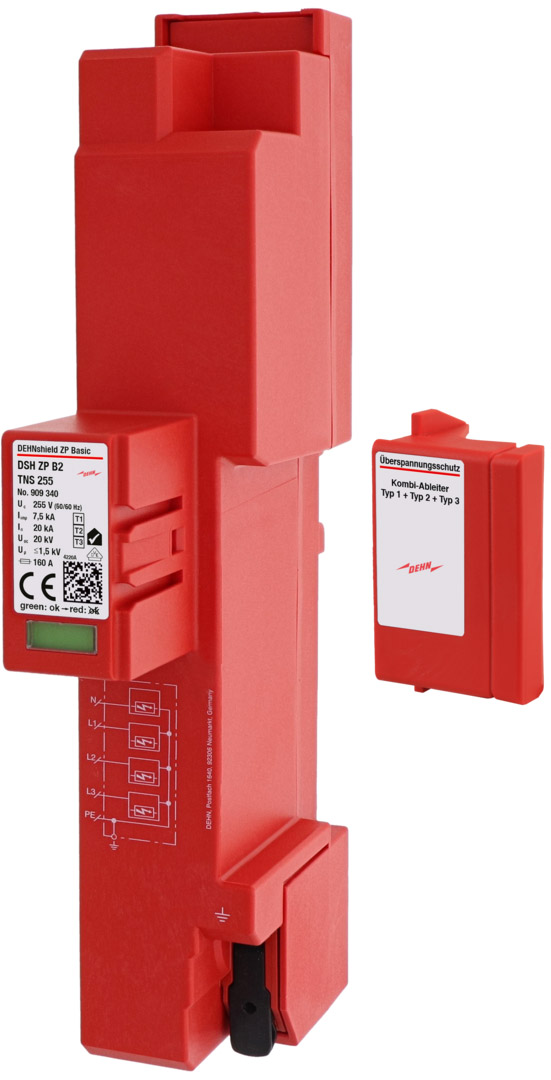

DEHN Kombi-Ableiter DSH ZP B2 TNS 255
