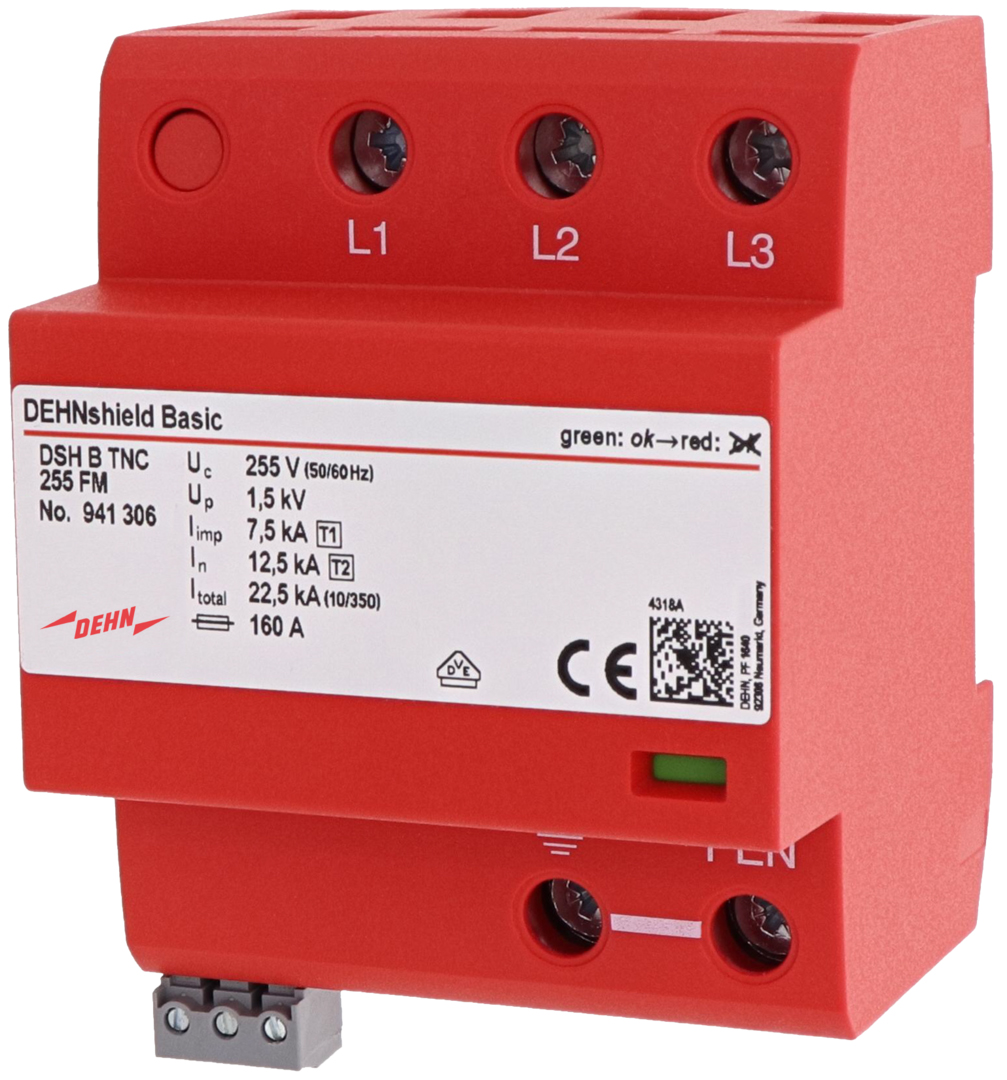

DEHN Anwendungsoptim.Kombi-Abl. Typ 1+2 TN-C-Systeme DSH B TNC 255 FM
ggf. Abbildung ähnlich
220,02 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006006437
Hersteller:
DEHN
Hersteller-Nr.:
941306
EAN:
4013364328068
Hersteller Programm:
DEHNshield
Versandart:
Paket
Hersteller Typ
DSH B TNC 255 FM
Produktinformationen "DEHN Anwendungsoptim.Kombi-Abl. Typ 1+2 TN-C-Systeme DSH B TNC 255 FM"
Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage.
Unter nachfolgenden Links finden Sie weitere Informationen:

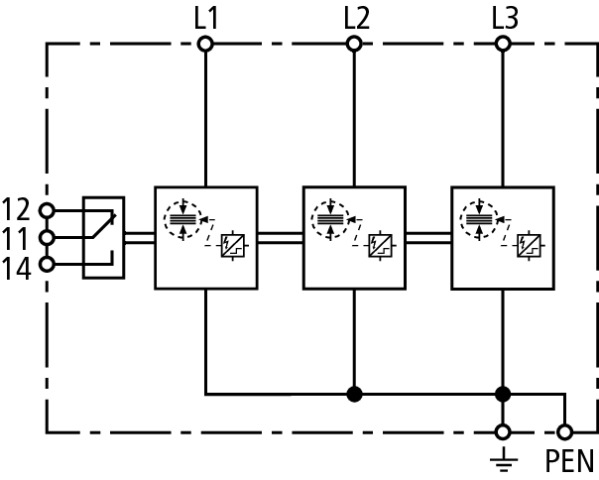

Schaltbild

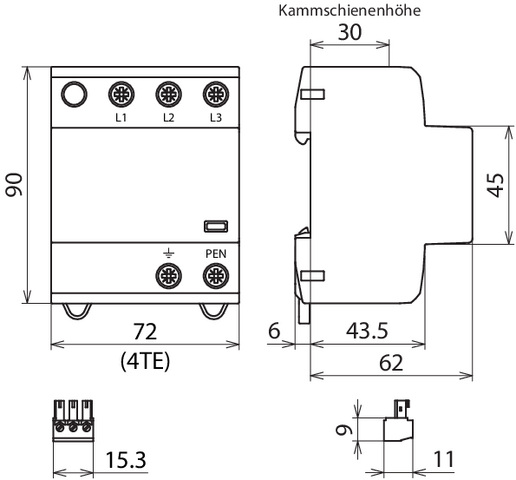

Maßzeichnung
Produktdatenblatt
Montageanleitung
Unter nachfolgenden Links finden Sie weitere Informationen:
Schaltbild
Maßzeichnung
Produktdatenblatt
Montageanleitung
Eigenschaften "DEHN Anwendungsoptim.Kombi-Abl. Typ 1+2 TN-C-Systeme DSH B TNC 255 FM"
| Baugröße: | 4 TE |
|---|---|
| Blitzstoßstrom (10/350 µs): | 22,5 kA |
| EAN: | 4013364328068 |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | ja |
| Fernsignalisierung: | ja |
| Folgestromlöschfähigkeit: | 25 kA |
| Herstellerartikelnummer: | 941306 |
| Herstellerprogramm: | DEHNshield |
| Höchste Dauerspannung AC: | 255 V |
| Integrierte Vorsicherung: | nein |
| Markenname: | DEHN |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 25 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 100 A |
| Montageart: | Hutschiene TH35 |
| Nennspannung AC: | 230 V |
| Netzform DC: | nein |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | ja |
| Netzform TN-C-S: | nein |
| Netzform TN-S: | nein |
| Netzform TT: | nein |
| Netzform sonstige: | nein |
| Polzahl: | 3 |
| Prüfklasse: | Typ 1 und 2 |
| Schutzart (IP): | IP20 |
| Schutzpegel: | 1,5 kV |
| Signalisierung am Gerät: | optisch |
| Spannungsschaltende Funkenstreckentechnologie: | ja |
| Typ: | DSH B TNC 255 FM |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85363090 |
| Überstromgeschützter Spannungsabgriff: | nein |
