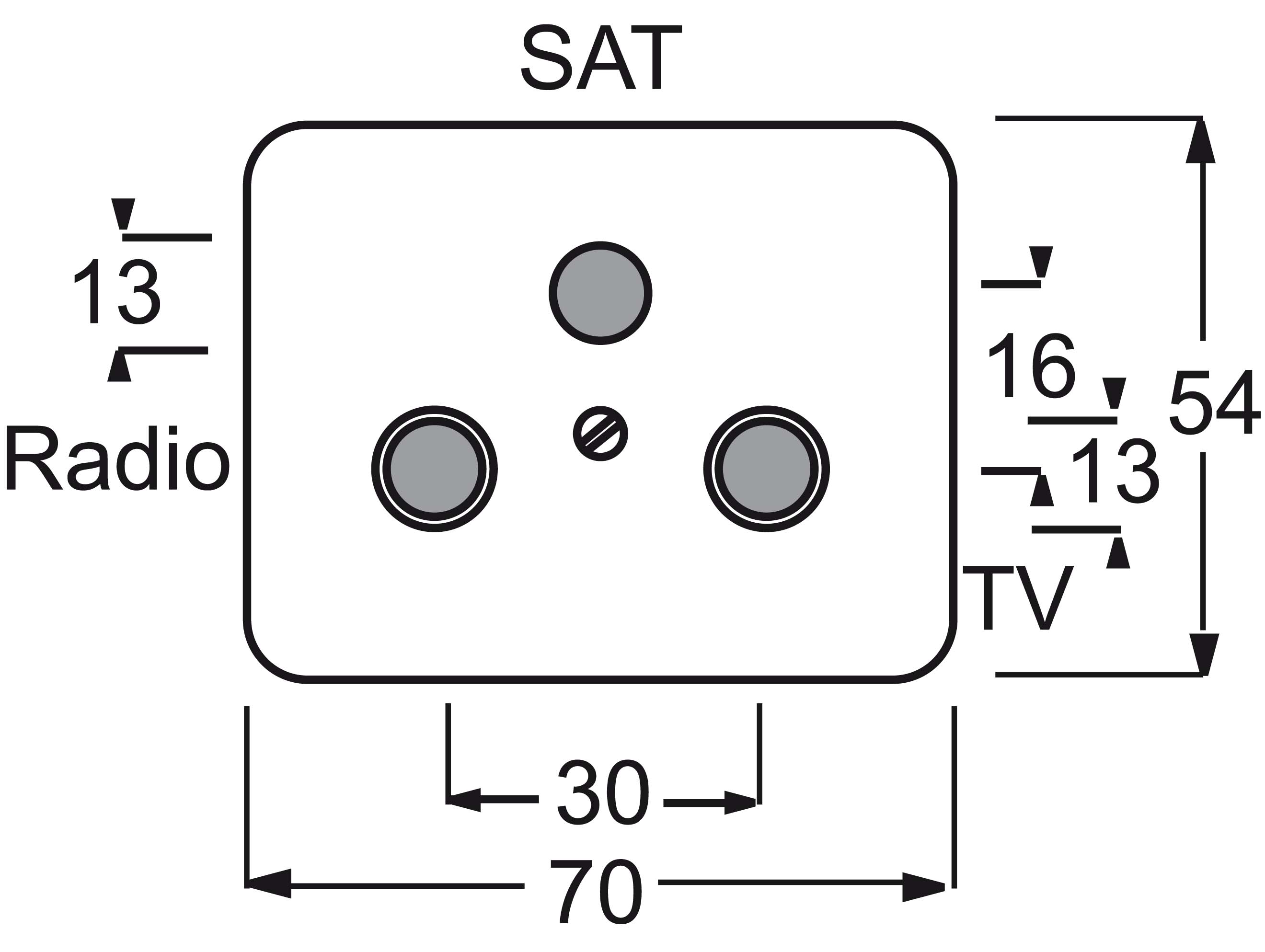

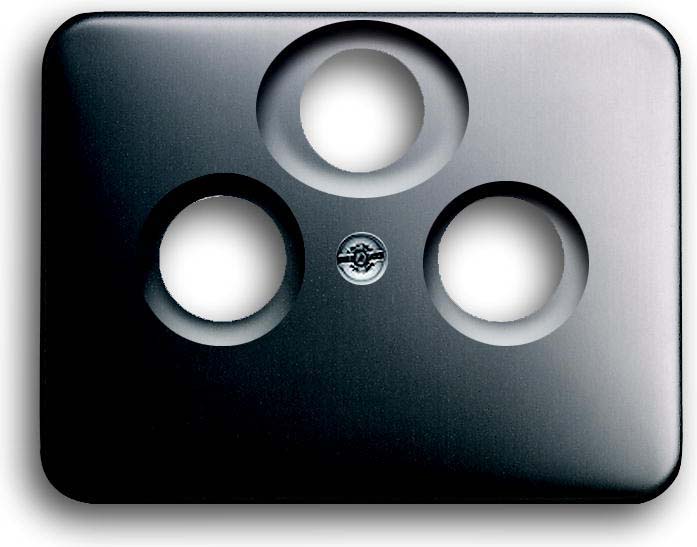

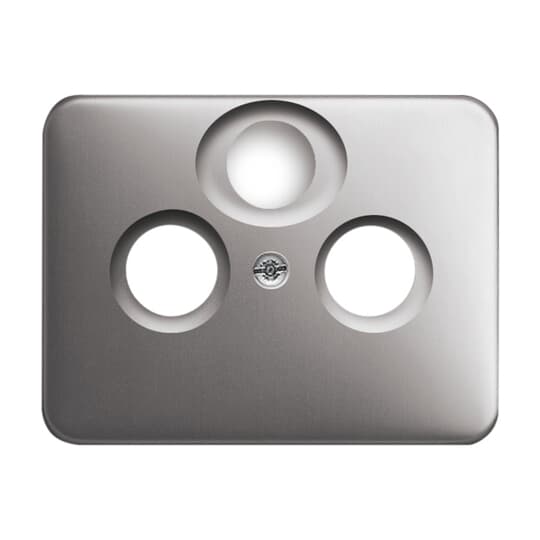

Busch-Jaeger Zentralscheibe pla m.3Anschl.Rad.TV/SAT 1743-03-20-101

Durchsteckanker mit metrischem Anschlußgewinde M 6, einschließlich galvanisch verzinkter Flanschmutter. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich : Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Setzen des Durchsteckankers, dass die effektive Verankerungstiefe eingehalten wird. Die Übereinstimmung wird sichergestellt mit der Einhaltung der zulässigen Anbauteildicke (Klemmbereich). Technische Angaben Anschlußgewinde : M 6 Gesamtlänge L : 50 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 5 mm effektive Verankerungstiefe h ef : 30 mm empfohlenes Drehmoment : 4 Nm Schlüsselweite : 10 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

BKE-AZ 3-phasig, universZ, mit RfZ, 4+4 Platzeinheiten, VPE = 1.Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild
