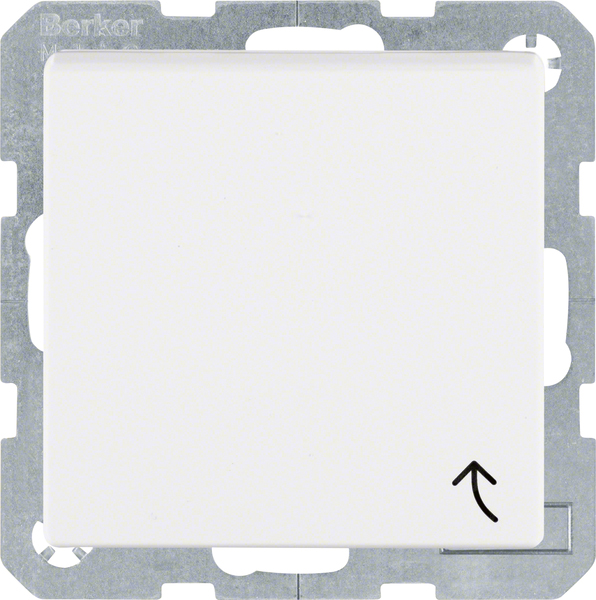

Berker Schuko-Steckdose pws mit Klappdeckel 47511909

Schutzkontaktsteckdose (Typ F) für Unterputzmontage, Serie S.1/B.3/B.7, Farbe Polarweiß, Ausführung glänzend. Ausgestattet mit Klappdeckel, bietet Schutz vor Staub und Feuchtigkeit. Ideal für den Einsatz in Wohn- und Geschäftsräumen. Einfache Installation, kompatibel mit gängigen Schalterprogrammen.

Elektroinstallationskanal, mit Deckel und zweireihiger, wechselseitiger Befestigungslochung im Boden, ohne Trennwand, Aufnahmeprofil im Boden für eine Trennwand, einschließlich 4 Halteklammern K... je 2 m Lieferlänge, halogenhaltig. VDE zertifiziert! Halteklammern : 4 x K60 Abmessungen (ca. Maße) H x B : 40 x 62 mm zweireihige Bodenlochung : Ø 6,5 x 12 mm, Ø 6,5 mm und 2 x Ø 4,2 mm Bodenlochabstand Rastermaß : 125 mm Reihenabstand : 30 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 1334 mm² Werkstoff : PVC-hart (Polyvinylchlorid) Farbton : reinweiß RAL : 9010 (ähnlich)

Endstück, die Befestigung erfolgt durch Aufrasten auf das Kanalende. Verwendung für : Elektroinstallationskanal HKL4060.3 Abmessungen (ca. Maße) Höhe H x Breite B : 40 x 62 mm Farbton : reinweiß RAL : 9010 (ähnlich) Werkstoff : ASA (Acrylsäureester-Styrol-Acrylnitril-Pfropfcopolymer)

1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, ESL bis 200W, Glühlampen bis 2300W. Steuerspannung 230V und/oder 8..230V UC. Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,5 Watt. Mit ESL-Optimierung und Multifunktion. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Die Funktionen und Zeiten werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und digital auf dem LC-Display angezeigt. Eine Tastensperre ist möglich. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Die geräuschlose Elektronik belästigt nicht das empfindlichste Ohr ganz im Gegensatz zu vielen Synchronmotoren mit mechanischem Getriebe. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuer-, Versorgungs- und Schaltspannung 230V. Zusätzlich mit galvanisch getrennter Universal-Steuer­spannung 8..230V UC. Für 3- und 4-Leiter-Schaltungen, nachschaltbar, mit Dachbodenbeleuchtung bei 4-Leiter-Schaltung. Automatische Erkennung der Schaltungsart. Glimmlampenstrom bis 50mA, abhängig von der Zündspannung der Glimmlampen. Genaue Zeiteinstellung 1 bis 99 Minuten. Eigene Dauerlicht-Taste mit der überstehenden Taste SET in den Funktionen TLZ, ESV, ES und ER. Mit Bewegungsmelder-Steuereingang BM, welcher in der Funktion TLZ das Eingangssignal in einen Steuerimpuls umwandelt. Die Funktion Taster-Dauerlicht ist hier nicht aktiv. Nach einem Stromausfall in der Funktionseinstellung TLZ wird die Beleuchtung wieder eingeschaltet, wenn der Zeitablauf noch nicht beendet war. Der Zeitablauf wird in der Mitte des Displays angezeigt. Währenddessen blinkt die Sollzeit am unteren Rand des Displays. Die aufgelaufene Einschaltzeit wird dort außerhalb eines Zeitablaufes angezeigt. Zunächst in Stunden (h) und dann in Monaten (m) mit einer Nachkommstelle. Blinkt die Sollzeit und verändert sich die Zeitablauf-Anzeige jedoch nicht, so ist ein Steuertaster blockiert. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung in einstellbarer Zeit von 10 bis 50 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach einer einstellbaren Zeit von 0,5 bis 10 Stunden automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Diese Funktion ist am BM-Eingang nicht aktiv. Sind Taster-Dauerlicht und Ausschaltvorwarnung zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Werden ganz oder teilweise Energiesparlampen ESL geschaltet, dann in der Display­führung die Position ESL aktivieren. Ein +-Zeichen neben der Funktionsabkürzung ganz oben im Display zeigt dies an. Innerhalb der ersten Sekunde nach dem Einschalten oder Nachschalten kann bei den TLZ-Funktionen die Zeit durch bis zu 3-maliges kurzes Tasten verlängert werden (pumpen). Jedes Tasten addiert 1-mal die eingestellte Zeit hinzu. Diese Funktion ist am BM-Eingang nicht aktiv. Mit Multifunktion: Umschaltbar auf die Funktionen ES (Stromstoßschalter), ER (Relais), ESV (Stromstoßschalter mit Rückfallverzögerung) und BZ (Betriebsstundenzähler). Nach der Einstellung der gewünschten Funktion kann diese verriegelt werden. Ein Pfeil rechts neben der Funktionsabkürzung im Kopf des Displays zeigt den Verriegelungszustand an. ESV: Nach Ablauf der eingestellten Verzögerungszeit von 0,1 bis 9,9 Stunden wird automatisch ausgeschaltet, wenn der manuelle Aus-Befehl nicht gegeben wurde. Ausschaltvorwarnung, Taster-Dauerlicht und ESL sind auch bei ESV zuschaltbar. BZ: Solange der Tastereingang erregt ist, wird das + -Zeichen neben der Funktionsabkürzung BZ ganz oben im Display angezeigt und die addierte Zeit am unteren Rand des Displays. Zunächst bis 9999 Stunden (h), danach automatische Umschaltung auf Monate (m) mit je 730 Stunden und Anzeige mit 1 Nachkommastelle. Das Relais wird in dieser Funktion nicht geschaltet. Display­führung einschließlich wählbarer Sprache deutsch, englisch oder französisch nach beiliegender Bedienungsanleitung.

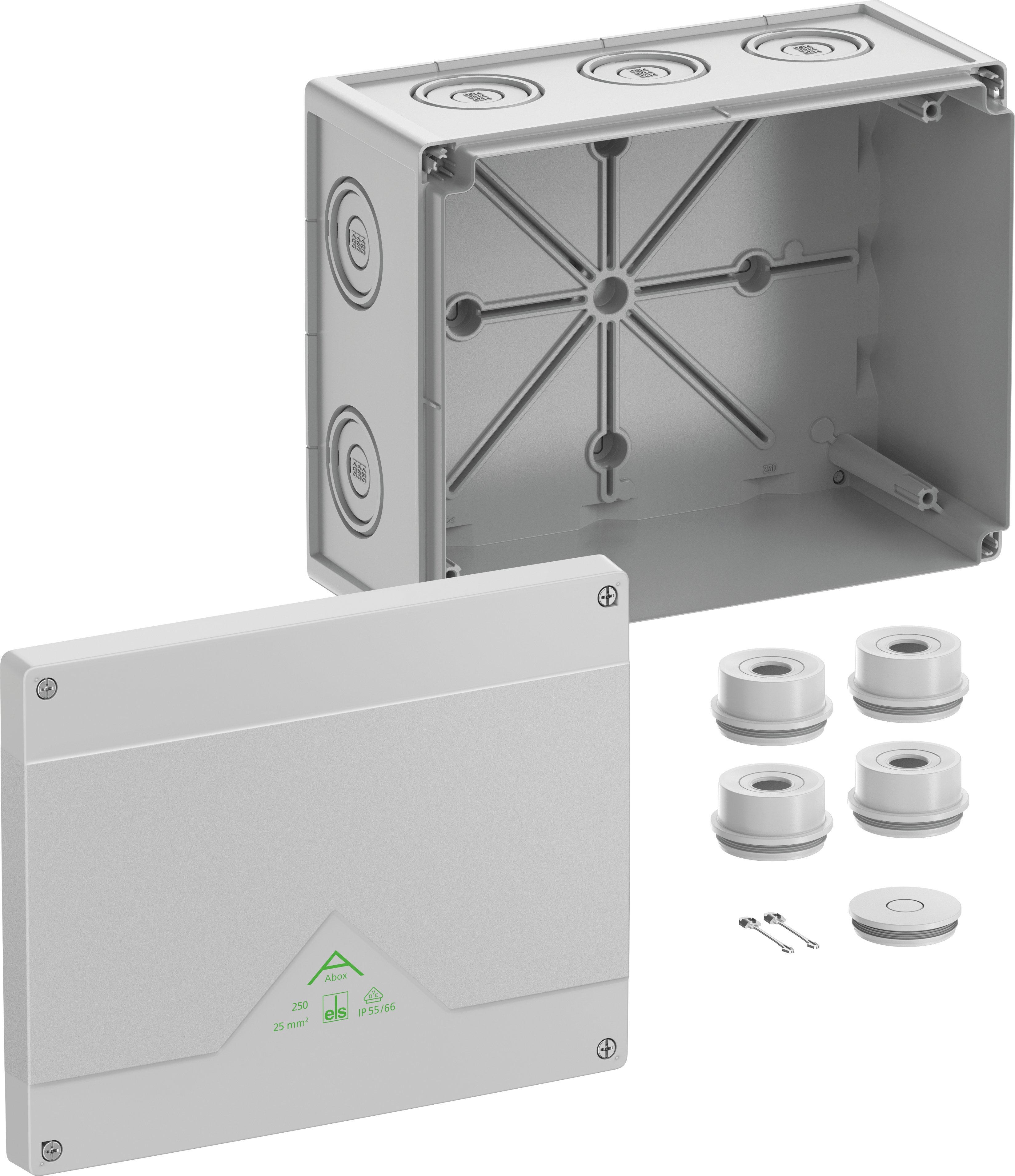

Abzweigkasten, mit Schutzart IP55/IP66, Nennquerschnitt 25mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich, grau, Ui=1000 V AC, ohne KlemmenAbmessungen: 250 x 200 x 120mmBeigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen IP55 M40, DeckelverliersicherungUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Maßzeichnung 3Montageanleitung 4Montageanleitung 5
