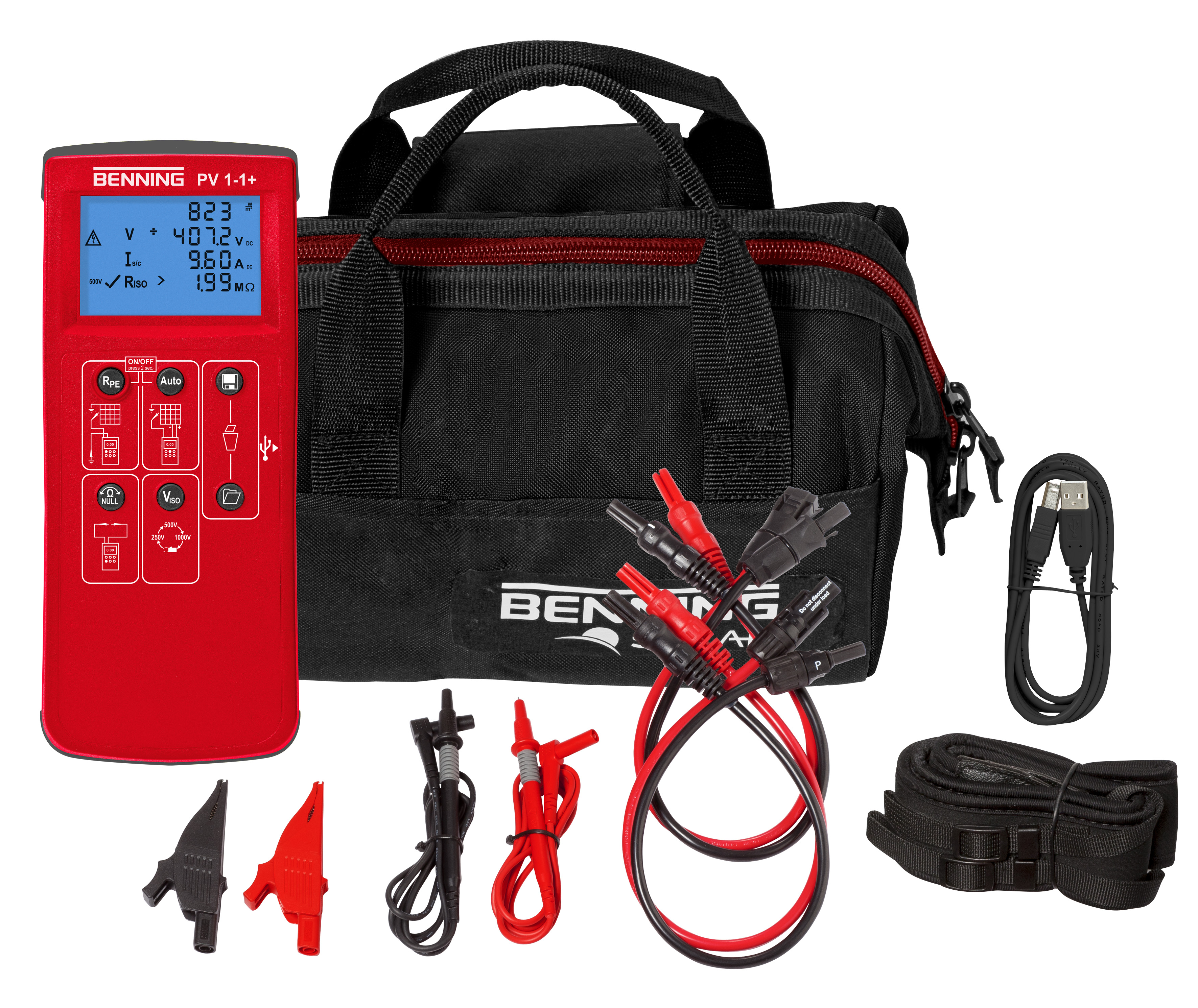

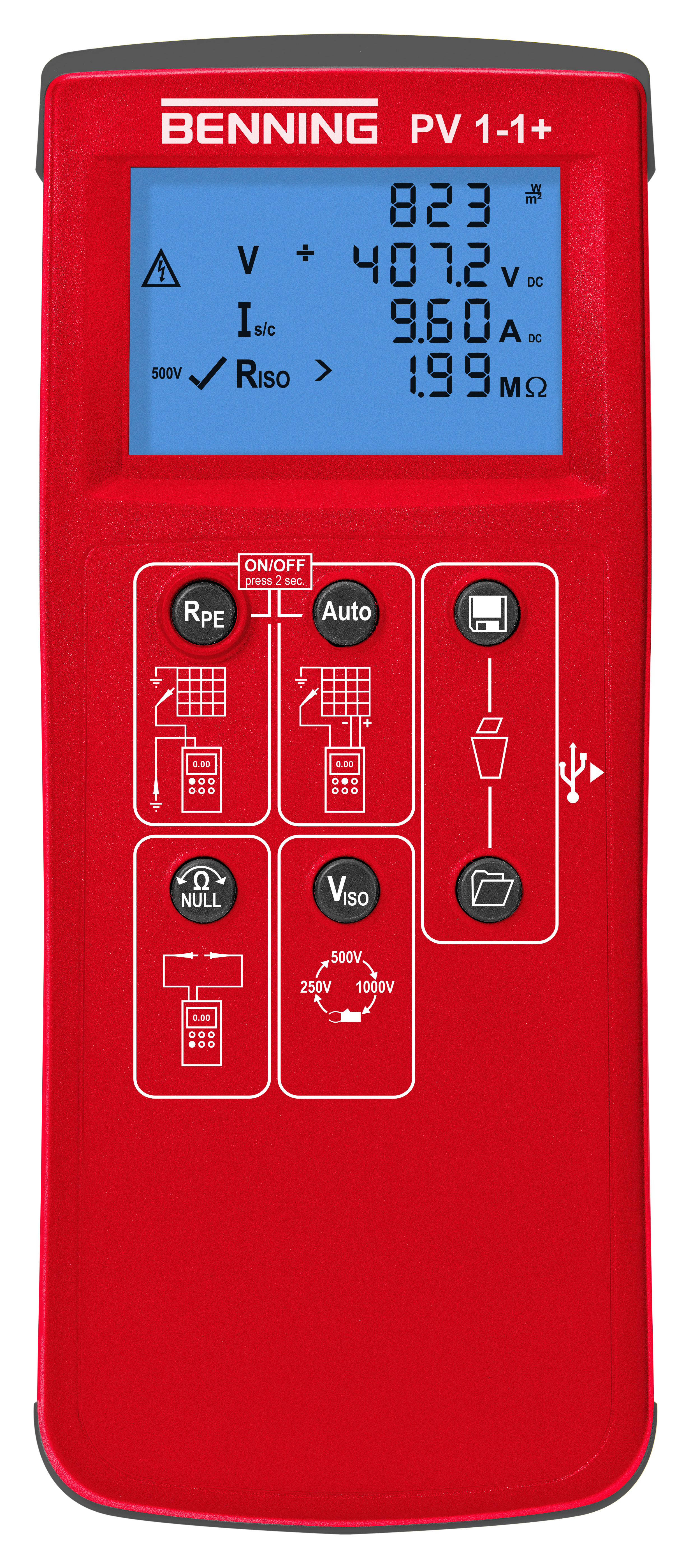

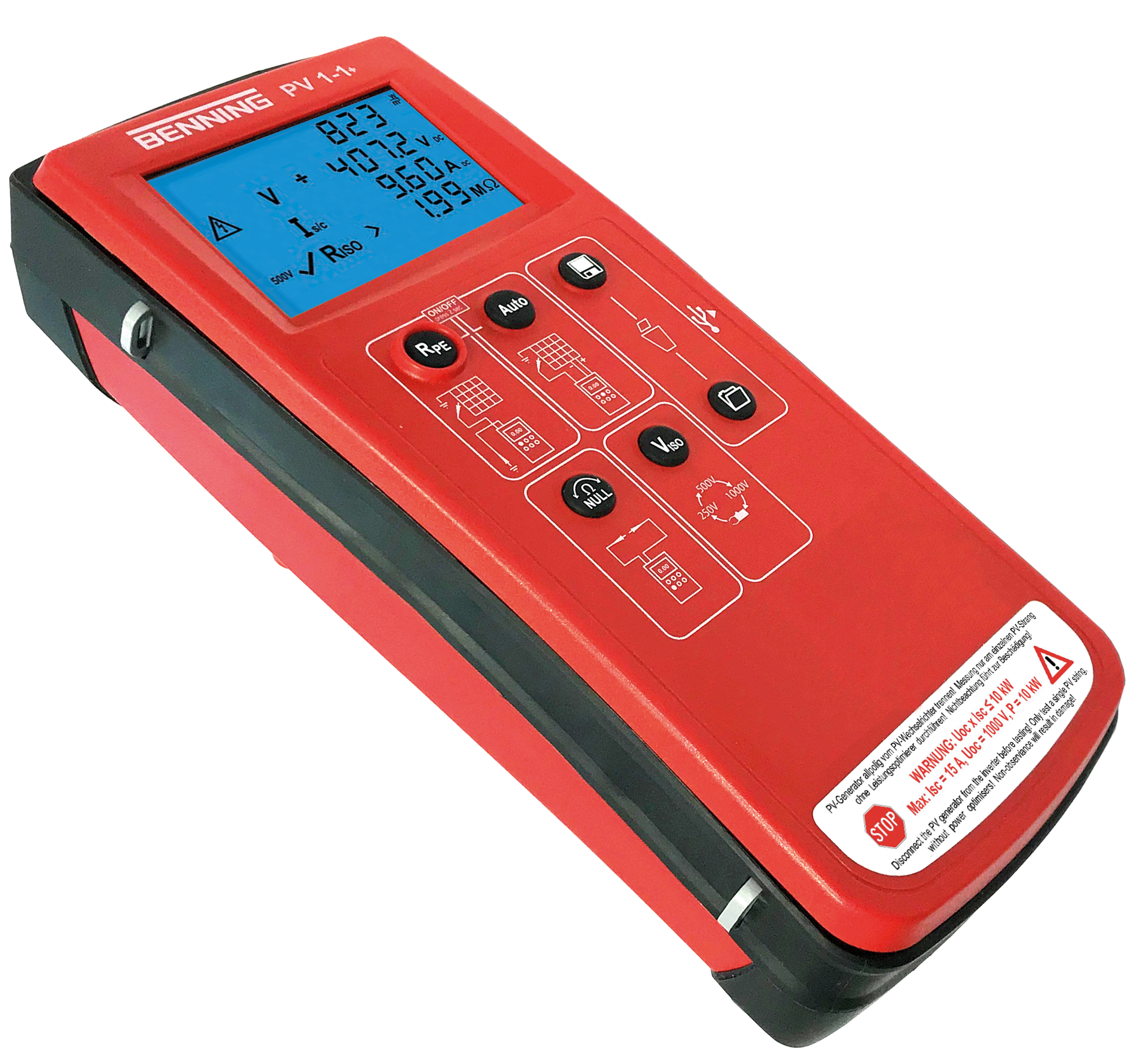

Benning Installationstester Photovoltaik BENNING PV 1-1+

Benning PV 1-1+. PV-Installationstester. Geeignet für Solarteure zur Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, PV-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. PV-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter PV-Systeme gemäß VDE 0126-23,DIN EN 62446. Moderne PV-Module verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität, können diese PV-Module im Kurzschlussfall Einschaltströme erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen. Vorteile des BENNING PV 1-1+: Verbesserte Prüfkompatibilität von PV-Modulen der neuesten Technologie mit hohen Wirkungsgraden, optimierter Überlastschutz bietet einen 300 % höheren Schutz gegen transiente Kurzschlussströme, modifiziertes Gehäuse mit umlaufenden Gummischutz und Befestigungsösen zur Aufnahme eines Traggurtes für handfreies Arbeiten. Ein Plus an Prüfkompatibilität, Ausfallsicherheit und Bedienkomfort. Leistungsoptimiert für moderne PV-Module neuester Zelltechnologie. Beleuchtetes Grafikdisplay. Messungen: Isolationswiderstand 0.05 MOhm - 199 MOhm. Einstellbare Prüfspannung 250 V bis 1000 V. Isolationswiderstand mit gut/ schlecht-Anzeige. Schutzleiterwiderstand 0.05 Ohm - 199 Ohm. Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter mit 200 mA Prüfstrom. Spannung 30 V - 400 V AC/DC. Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung. Leerlaufspannung bis 1000 V DC. Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC. Funktionstest durch Strommessung bis 40 A AC/ DC, optional BENNING CC 3 (044038). Anzeige und Speicherung der solaren Einstrahlung W/m2 und der PV-Modul-/Umgebungstemperatur, optional BENNING SUN 2 (050420). Strang-Strang-Vergleich mit Anzeige bei Abweichung > 5 %. Einfache Bedienung für die schnelle und zuverlässige Prüfung mit automatischem Prüfablauf (Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand). Sichere Messverbindung bei Energielieferung der PV-Anlage. Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel. Funkverbindung Wireless Sun link zum optionalen Einstrahlungs-/ Temperaturmessgerät BENNING SUN 2 (050420). Messwertspeicher für 200 PV-Stränge. USB-Schnittstelle für Messwertdownload und Downloadsoftware zur Prüfprotokollerstellung in MS Excel. Automatische Abschaltzeit APO einstellbar bis 10 Min. Inkl. Trageriemen, Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Solar Datalogger über Downloadlink, Sicherung 0,5 A (749771)

Unter nachfolgenden Links finden Sie weitere Informationen:

Gebrauchsanleitung 1
Gebrauchsanleitung 2
Produktdatenblatt 3
Produktdatenblatt 4
