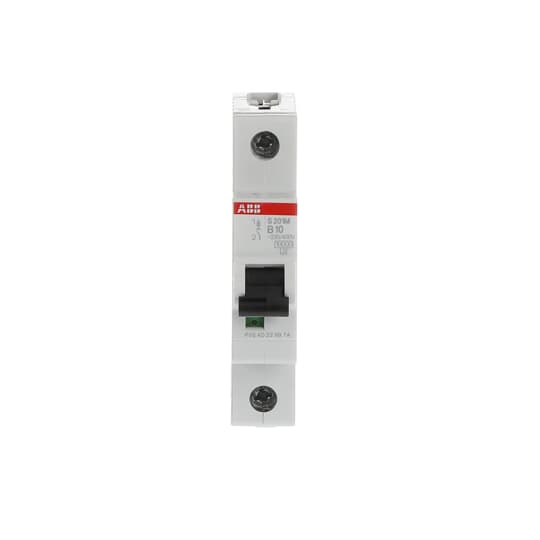

ABB Stotz S&J Sicherungsautomat 10kA 10A B 1p S201M-B10

ABB Stotz S&J

ggf. Abbildung ähnlich

11,29 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2000746431

Hersteller: ABB Stotz S&J

Hersteller-Nr.: 2CDS271001R0105

EAN: 4016779549431

Hersteller Programm: S200M;System pro M compact

Versandart: Paket

Hersteller Typ S201M-B10

Produktinformationen "ABB Stotz S&J Sicherungsautomat 10kA 10A B 1p S201M-B10"

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Eigenschaften "ABB Stotz S&J Sicherungsautomat 10kA 10A B 1p S201M-B10"

Anschließbarer Leiterquerschnitt eindrähtig:	0,75..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:	0,75..25 mm²
Anzahl der abgesicherten Pole:	1
Auslösecharakteristik:	B
Bemessungsisolationsspannung Ui:	440 V
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:	10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:	15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:	15 kA
Bemessungsspannung:	230 V
Bemessungsstoßspannungsfestigkeit Uimp:	4 kV
Bemessungsstrom:	10 A
Breite in Teilungseinheiten:	1
EAN:	4016779549431
Einbautiefe:	69 mm
Energiebegrenzungsklasse:	3
Explosionsgeschützt:	nein
Frequenz:	50..60 Hz
Herstellerartikelnummer:	2CDS271001R0105
Herstellerprogramm:	S200M;System pro M compact, System pro M compact
Markenname:	ABB Stotz S&J
Mitschaltender Neutralleiter:	nein
Polzahl (gesamt):	1
Schutzart (IP):	IP20
Spannungsart:	AC/DC
Typ:	S201M-B10
Umgebungstemperatur während des Betriebs:	-25..55 °C
Unterputzmontage:	nein
Ursprungsland:	DE
Verschmutzungsgrad:	3
Zolltarifnummer:	85362010
Zusatzeinrichtungen möglich:	ja
Überspannungskategorie:	3

Zubehör

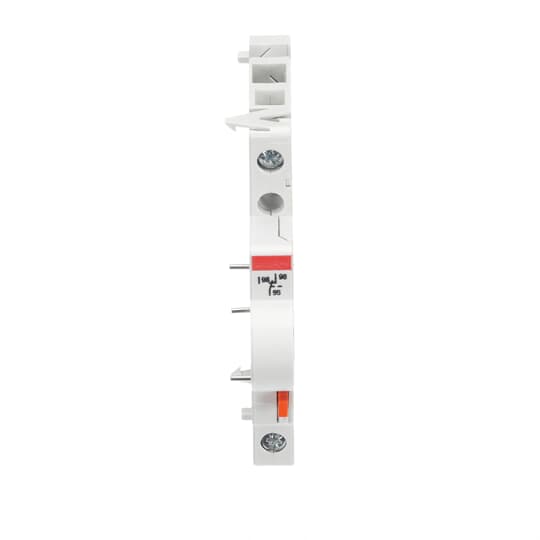

ABB Stotz S&J Signalkontakt/Hilfsschalt. System pro M S2C-S/H6R

Signalkontakt/Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200. Funktion S2C-S/H6R: Anzeige der Schaltstellung der Gerätekontakte durch Hilfsschalterfunktion oder Meldung, wenn der Schutzschalter durch einen Fehler ausgelöst hat. (Überstrom/Kurzschluss für Sicherungsautomaten und FI/LS-Schalter, Fehlerstrom gegen Erde für FI-Schutzschalter und FI/LS-Schalter).

20,57 €*

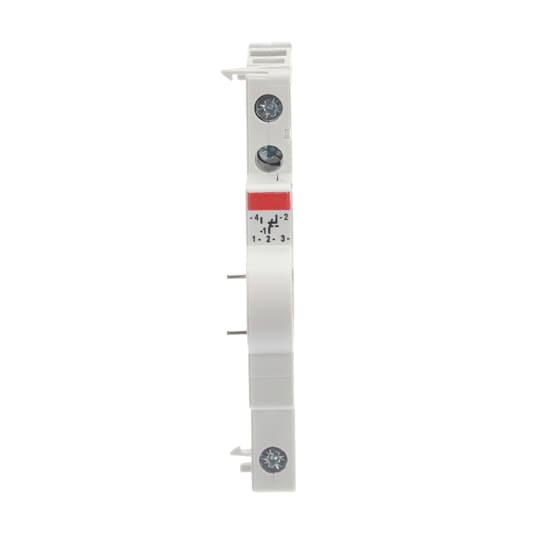

ABB Stotz S&J Hilfsschalter System pro M compact S2C-H6R

Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200. Funktion S2C-H6R: Anzeige der Schaltstellung der Gerätekontakte.

14,27 €*

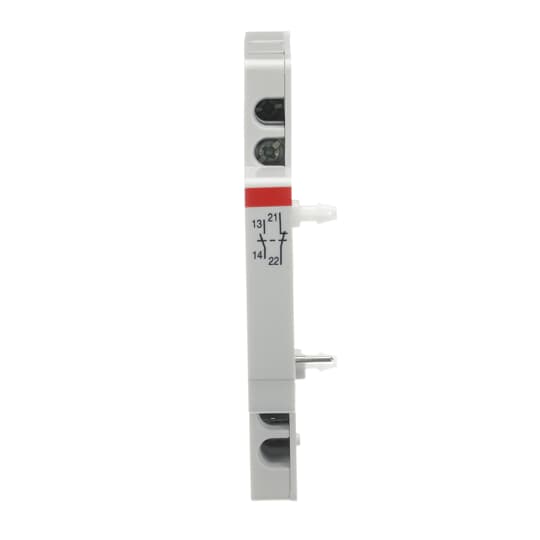

ABB Stotz S&J Hilfsschalter System pro M compact S2C-H11L

Hilfsschalter für Linksanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

20,57 €*

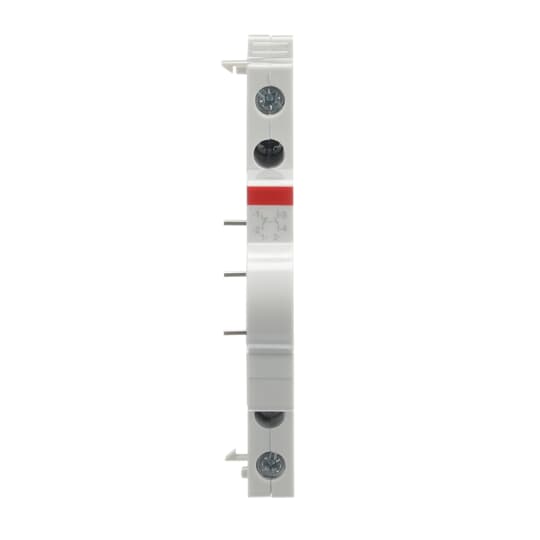

ABB Stotz S&J Hilfsschalter 1S, 1Ö S2C-H6-11R

Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

16,98 €*

ABB Stotz S&J Hilfsschalter, anbaubar 1S, pro M compact S2C-H10

Unten anbaubarer Hilfsschalter S2C-H01 mit einem Schließer. Geeignet für die Baureihen S200, S200M, S200P, S200S, DS-ARC1, SD200, DS201 (2019)

14,27 €*

Zubehör

ABB Stotz S&J Signalkontakt/Hilfsschalt. System pro M S2C-S/H6R

20,57 €*

ABB Stotz S&J Hilfsschalter System pro M compact S2C-H6R

14,27 €*

ABB Stotz S&J Hilfsschalter System pro M compact S2C-H11L

Hilfsschalter für Linksanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

20,57 €*

ABB Stotz S&J Hilfsschalter 1S, 1Ö S2C-H6-11R

Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

16,98 €*

Kunden kauften auch

Nur 10 auf Lager!

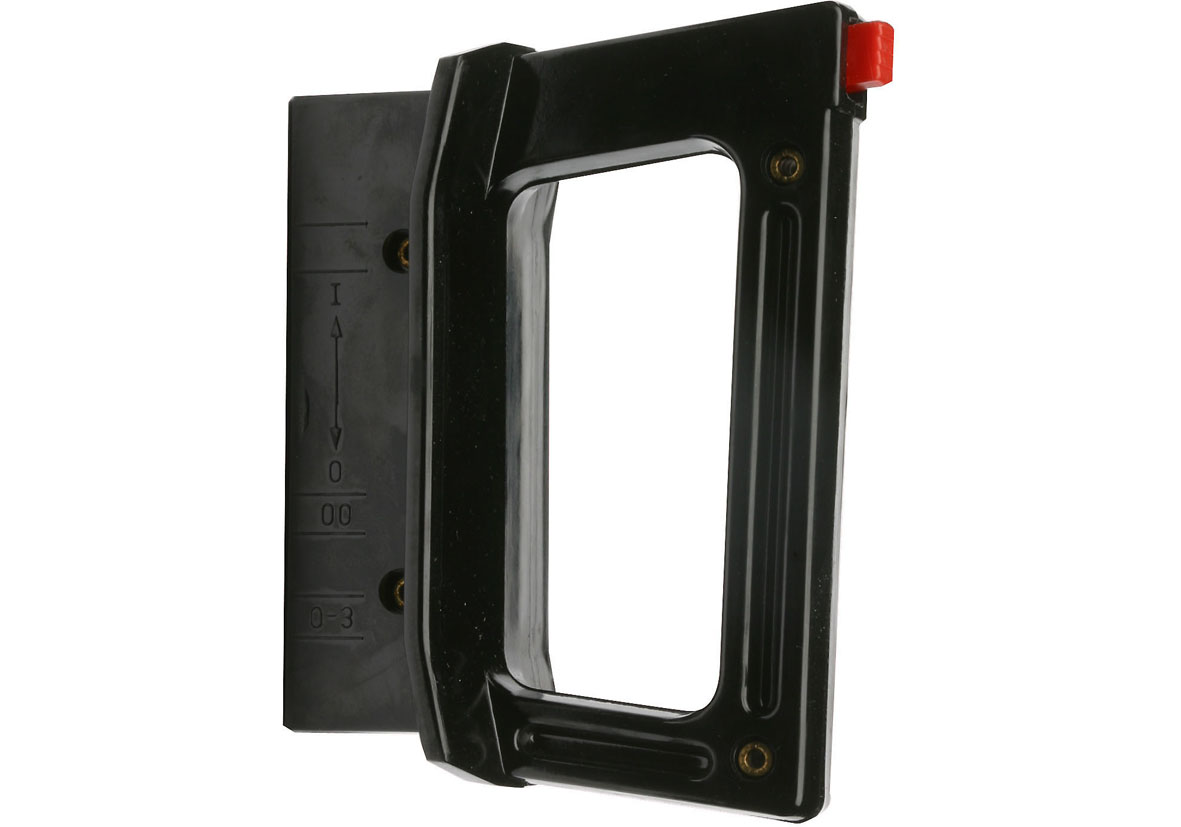

Mersen NH-Aufsteckgriff Gr.00-4 nach DIN VDE NHHANDLE

Der NH-Aufsteckgriff ohne Armstulpe nach DIN VDE 0636-2, DIN VDE 608-4 für NH Sicherungseinsätze Größe 000 bis 4. Der Aufsteckgriff ist ein Werkzeug zum einfachen und gefahrlosen Ziehen oder Einsetzen von NH-Sicherungen. Dabei werden die Grifflaschen der NH-Sicherungen mittels gefederter Klemmen ergriffen und die NH-Sicherung wird sicher gehalten.

10,85 €*

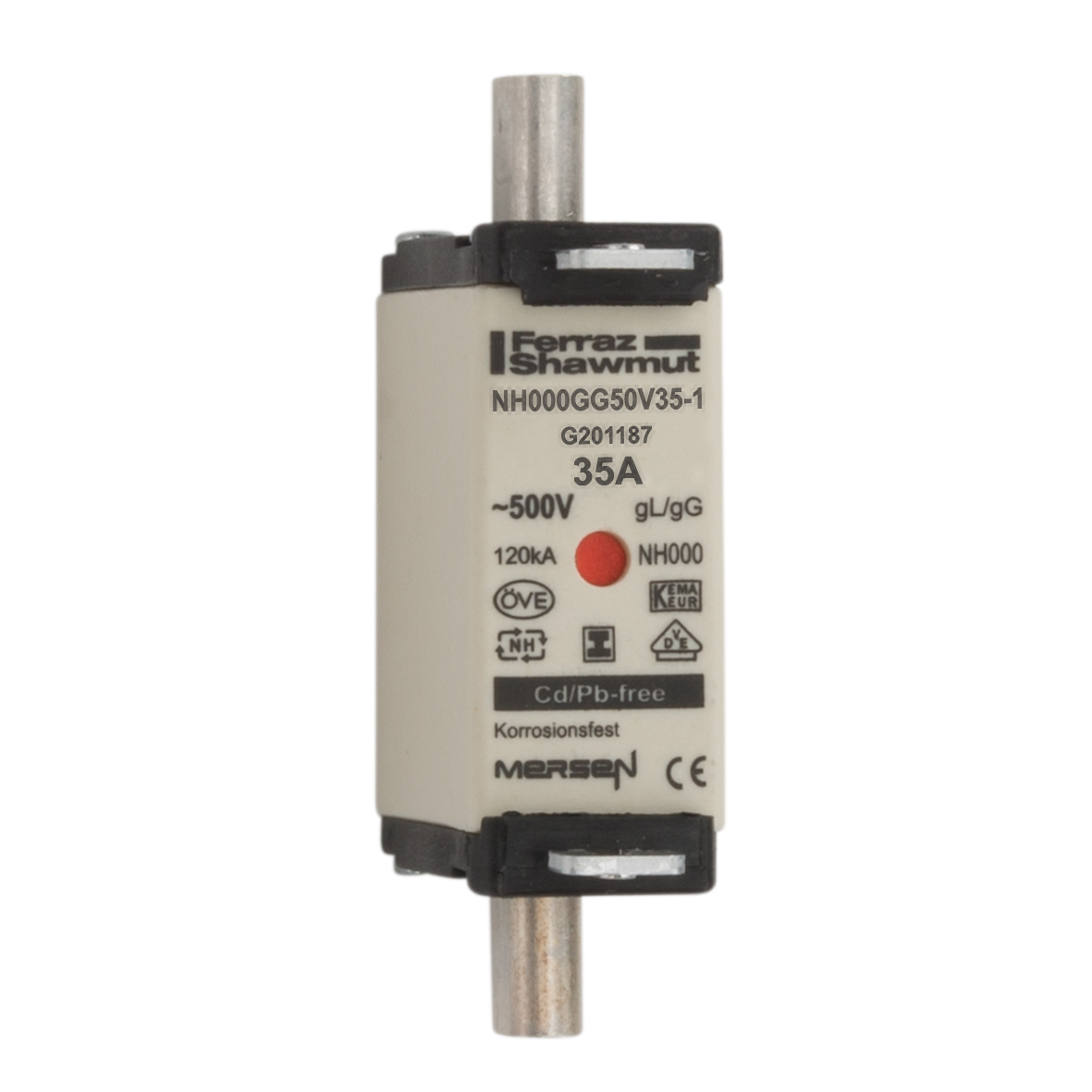

Mersen NH-Sicherungseinsatz SG Gr.000 gG 35A/500VKM NH000GG50V35-1
