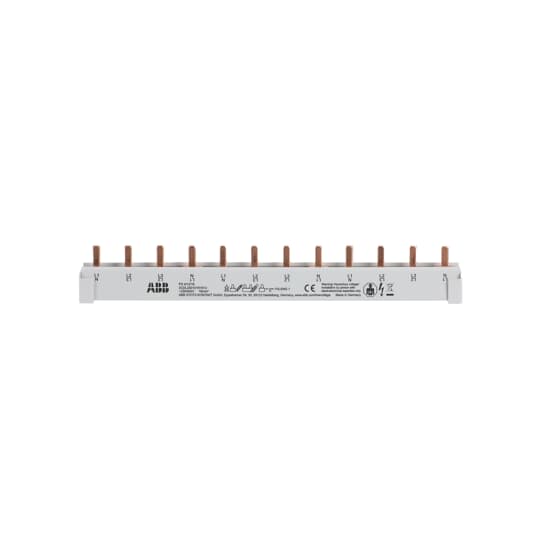

ABB Stotz S&J Phasenschiene PS4/12/16
slide 3 of 2
ggf. Abbildung ähnlich
slide 1 to 2 of 2
16,94 €*
Inhalt:
1 STK
Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller
Produktnummer:
2006607496
Hersteller:
ABB Stotz
Hersteller-Nr.:
2CDL240101R1612
EAN:
4016779656078
Hersteller Programm:
PS;System pro M compact
Versandart:
Paket
Hersteller Typ
PS4/12/16
Produktinformationen "ABB Stotz S&J Phasenschiene PS4/12/16"
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Eigenschaften "ABB Stotz S&J Phasenschiene PS4/12/16"
| Anzahl der Phasen: | 4 |
|---|---|
| Ausführung des elektrischen Anschlusses: | Stift |
| Bedingter Bemessungskurzschlussstrom Iq: | 25 kA |
| Bemessungsdauerstrom Iu: | 80 A |
| Bemessungskurzzeitstromfestigkeit Icw: | 25 kA |
| Bemessungsstoßspannung: | 4,5 kV |
| Breite in Teilungseinheiten: | 12 |
| EAN: | 4016779656078 |
| Farbe: | grau |
| Geeignet für Anzahl Geräte: | 3 |
| Geeignet für Geräte mit Hilfsschalter: | nein |
| Geeignet für Geräte mit N-Leiter: | nein |
| Herstellerartikelnummer: | 2CDL240101R1612 |
| Herstellerprogramm: | PS;System pro M compact, System pro M compact |
| Isoliert: | ja |
| Länge: | 212 mm |
| Markenname: | ABB Stotz S&J |
| Max. Bemessungsbetriebsspannung Ue: | 690 V |
| Polzahl: | 12 |
| Querschnitt: | 16 mm² |
| Teilungsmaß: | 17,5 mm |
| Typ: | PS4/12/16 |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85369010 |
Hersteller "ABB Stotz"
ABB Stotz-Kontakt GmbH
c/o PMA
Eppelheimer Straße 82
69123 Heidelberg DE
Email: info.stotz@de.abb.com
Weiterführende Links des Herstellers
