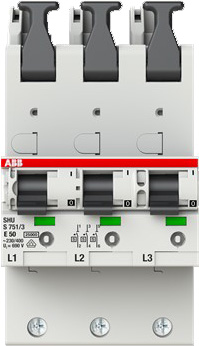

ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E50
ggf. Abbildung ähnlich
96,89 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2005803775
Hersteller:
ABB Stotz S&J
Hersteller-Nr.:
2CDS781001R4502
EAN:
4016779660471
Versandart:
Paket
Hersteller Typ
S751/3-E50
Produktinformationen "ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E50"
Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
Eigenschaften "ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E50"
| Auslösecharakteristik: | sonstige |
|---|---|
| Baugröße (nach DIN 43880): | 6 |
| Bemessungsabschaltvermögen: | 25 kA |
| Bemessungsisolationsspannung Ui: | 690 V |
| Bemessungsspannung: | 400 V |
| Bemessungsstoßspannungsfestigkeit: | 6 kV |
| Bemessungsstrom: | 50 A |
| EAN: | 4016779660471 |
| Frequenz: | 50 Hz |
| Herstellerartikelnummer: | 2CDS781001R4502 |
| Markenname: | ABB Stotz S&J |
| Mitschaltender Neutralleiter: | nein |
| Montageart: | Sammelschiene |
| Polzahl: | 3 |
| Schutzart (IP): | IP20 |
| Typ: | S751/3-E50 |
| Ursprungsland: | BG |
| Verschmutzungsgrad: | 3 |
| Zolltarifnummer: | 85362010 |
| Überspannungskategorie: | 4 |
