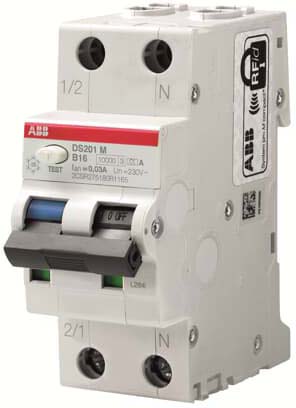

ABB Stotz S&J FI/LS-Schalter 10kA, 1p+N DS201MA-C16/0,03
ggf. Abbildung ähnlich
95,15 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2005817363
Hersteller:
ABB Stotz S&J
Hersteller-Nr.:
2CSR275180R1164
EAN:
8012542592815
Hersteller Programm:
DS201 M
Versandart:
Paket
Hersteller Typ
DS201MA-C16/0,03
Produktinformationen "ABB Stotz S&J FI/LS-Schalter 10kA, 1p+N DS201MA-C16/0,03"
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Eigenschaften "ABB Stotz S&J FI/LS-Schalter 10kA, 1p+N DS201MA-C16/0,03"
| Abschaltcharakteristik: | unverzögert |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 0,75..16 mm² |
| Anzahl der abgesicherten Pole: | 1 |
| Auslösecharakteristik: | C |
| Bemessungsabschaltvermögen nach EN 61009: | 10 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2: | 15 kA |
| Bemessungsfehlerstrom: | 0,02999999 A, 0,03 A |
| Bemessungsisolationsspannung Ui: | 500 V |
| Bemessungsschaltvermögen Icn nach EN 61009-1: | 10 kA |
| Bemessungsspannung: | 240 V |
| Bemessungsstoßspannungsfestigkeit Uimp: | 4 kV |
| Bemessungsstrom: | 16 A |
| Breite in Teilungseinheiten: | 2 |
| EAN: | 8012542592815 |
| Einbautiefe: | 69 mm |
| Energiebegrenzungsklasse: | 3 |
| Fehlauslöseschutz: | nein |
| Fehlerstrom-Typ: | A |
| Frequenz: | 50/60 Hz |
| Herstellerartikelnummer: | 2CSR275180R1164 |
| Herstellerprogramm: | DS201 M |
| Markenname: | ABB Stotz S&J |
| Mit Verriegelungsvorrichtung: | nein |
| Mitschaltender Neutralleiter: | ja |
| Polzahl (gesamt): | 2 |
| Schutzart (IP): | IP20 |
| Spannungsart: | AC |
| Stoßstromfestigkeit: | 0 kA |
| Typ: | DS201MA-C16/0,03 |
| Umgebungstemperatur während des Betriebs: | -25..55 °C |
| Unterputzmontage: | nein |
| Ursprungsland: | IT |
| Verlustleistung: | 4,5 W |
| Verschmutzungsgrad: | 2 |
| Zolltarifnummer: | 85363030 |
| Überspannungskategorie: | 3 |
