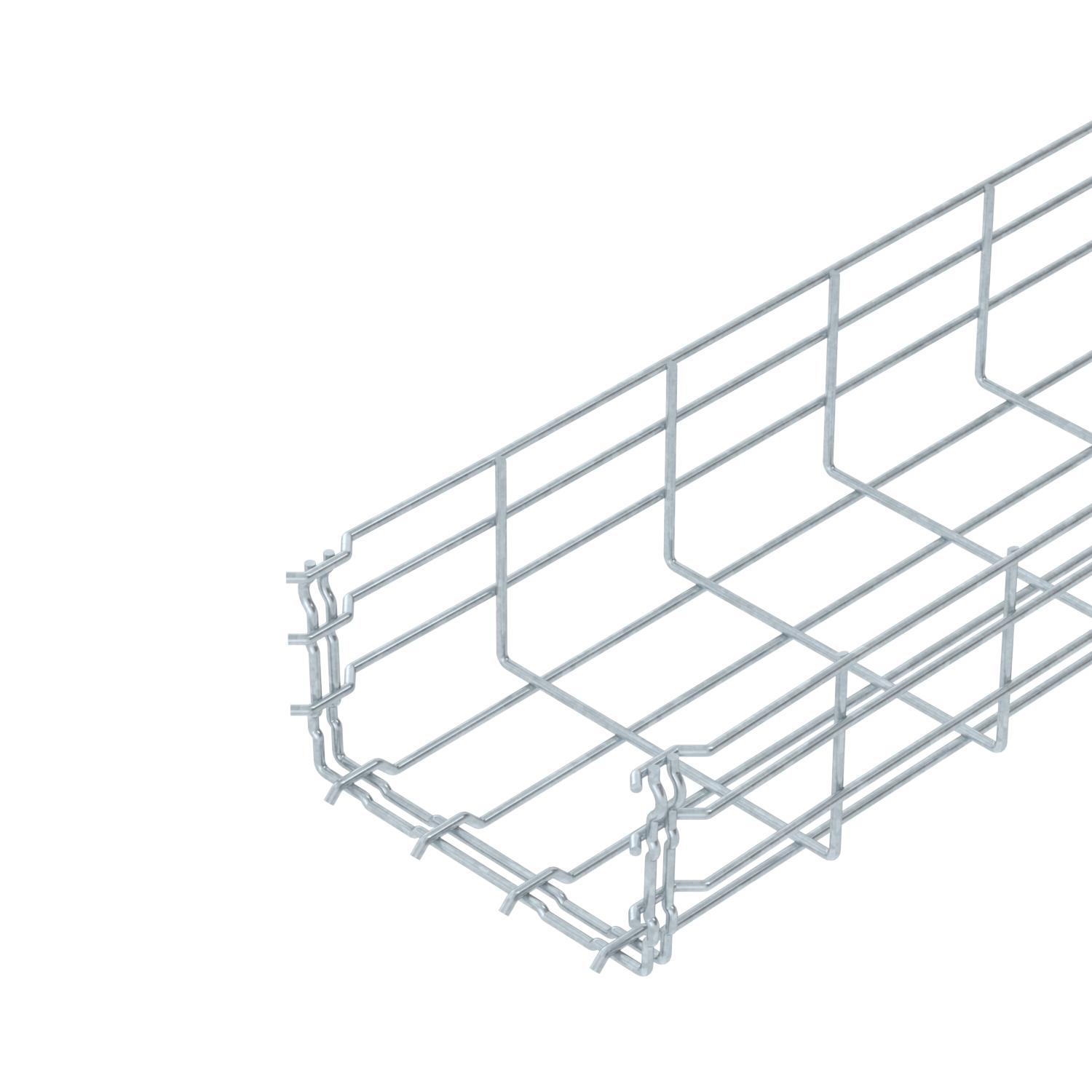

3 M OBO Bettermann Vertr Gitterrinne GRM GRM 105 200 FT

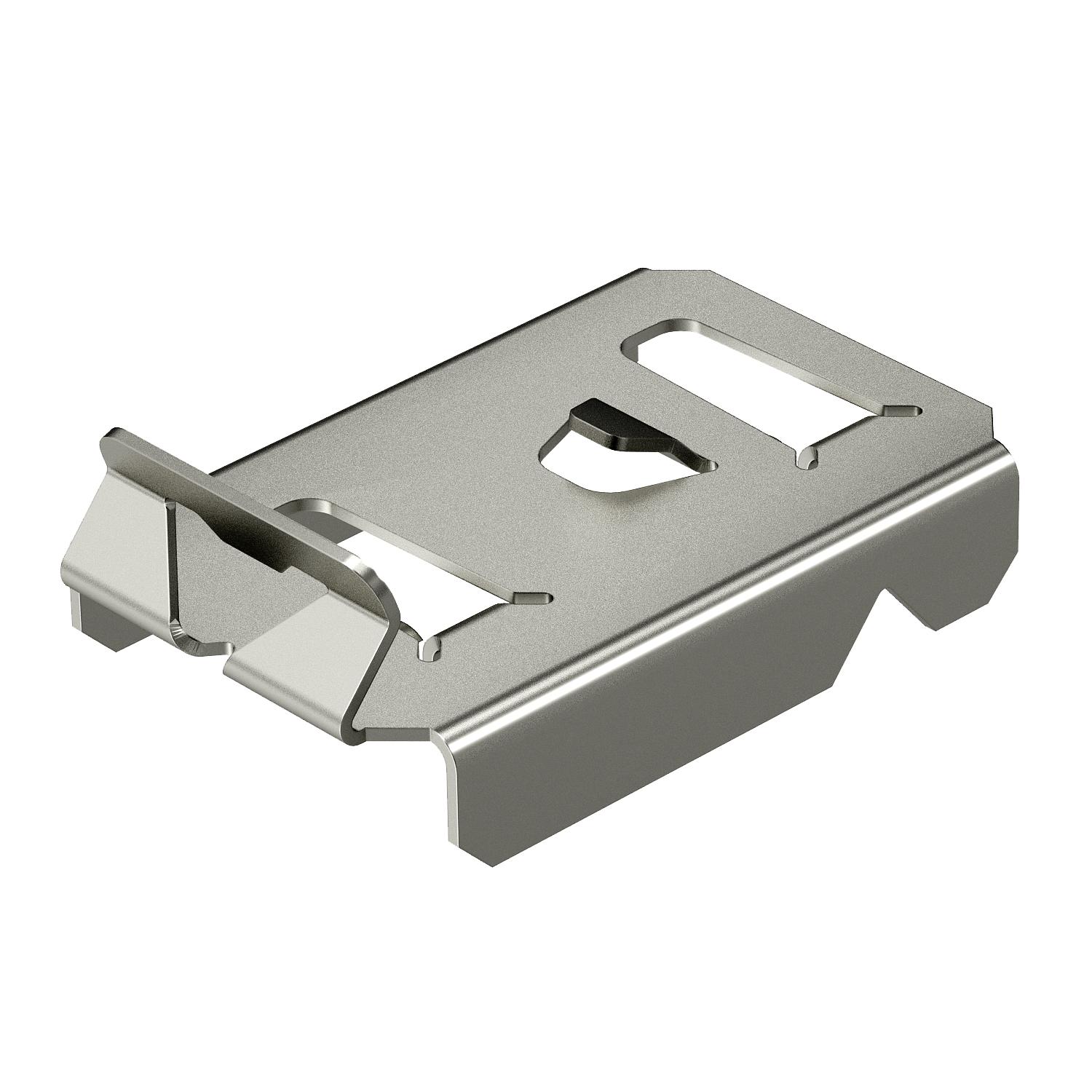

Klemmstück zur schraubenlosen Befestigung von Trennstegen in Gitterrinnen.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Montageanleitung 3Produktdatenblatt 4

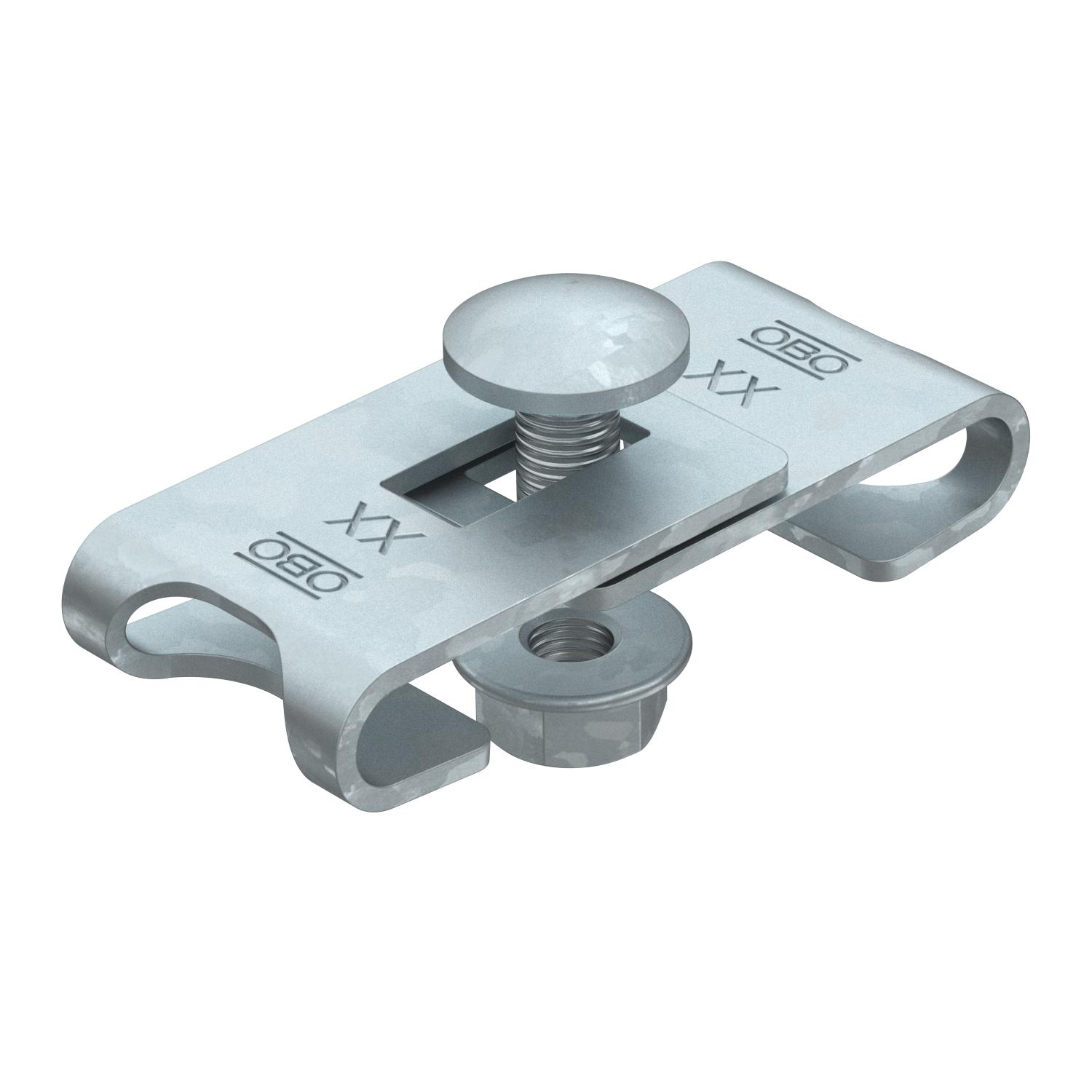

Eckverbinder zur Erstellung von Gitterkabelrinnenbogenelementen mit verschieden Winkeln (Bogenerstellung auf der Baustelle).Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Produktdatenblatt 3

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke t : 0,9 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 345 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 135 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 23800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Montageanleitung 2

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Der Einsatz des KTA... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 65 mm Auflagelänge L : 310 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung
