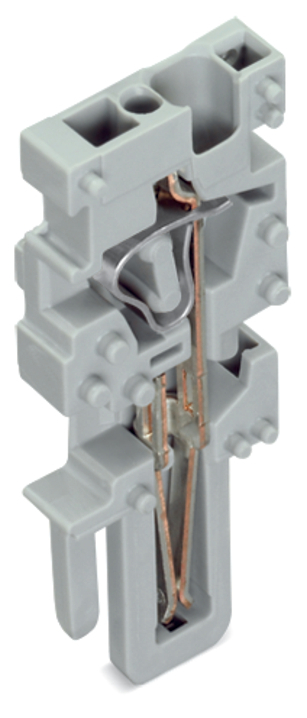

250 STK WAGO GmbH & Co. KG Federleiste X-Com-1L-Mittelmodul 769-502
148,04 €*
Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
1-polig
Kodiernase
4,00 mm²
grauSelbstmontage individueller Federleisten
Mit seinem modularen Aufbau der Federleisten des X-COM®-SYSTEMs bietet WAGO die Möglichkeit für das Erstellen von individuellen, häufig wechselnden Polzahlen, z. B. für den Prototypenbau.
Module und Polzahlen
Eine selbst zu erstellende Federleiste
X-COM®-SYSTEM besteht aus:
Einem Anfangsmodul mit integrierter Abschlussplatte.
Bis zu 13 Mittelmodulen (entspricht einer 15-poligen Federleiste = maximale Polzahl).
Einem Endmodul.
Bestimmungsgemäßer Gebrauch
Steckverbinder ohne Schaltleistung sind gemäß EN 61984 für das last- und spannungsfreie Stecken und Trennen geeignet.
Montage
Zur Sicherstellung des ordnungsgemäßen Verrastens der einzelnen Module untereinander, ohne Beschädigung der Rastzapfen, ist die Verwendung einer Montagevorrichtung zu empfehlen.
| Abschlussplatte erforderlich: | nein |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig: | 0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0,08..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 0,08..4 mm² |
| Anzahl der Klemmstellen je Pol: | 1 |
| Ausführung elektrischer Anschluss 1: | Federzuganschluss |
| Ausführung elektrischer Anschluss 2: | Federzuganschluss |
| Bemessungsspannung: | 500 V |
| Bemessungsstrom In: | 32 A |
| Betriebstemperatur: | 105 °C |
| Breite: | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94: | V0 |
| EAN: | 4017332331425 |
| Explosionsgeprüfte Ausführung "Ex e": | nein |
| Farbe: | grau |
| Halogenfrei: | ja |
| Herstellerartikelnummer: | 769-502 |
| Herstellerprogramm: | Produktgruppe 18;Serie 769;Serie 769;X-COM - System;X-COM System, Produktgruppe 18;Serie 769;X-COM - System, Serie 769;X-COM - System |
| Höhe: | 18,3 mm |
| Markenname: | WAGO GmbH & Co. KG |
| Montageart: | sonstige |
| Polzahl: | 1 |
| Tiefe: | 45,2 mm |
| Transparent: | nein |
| Ursprungsland: | DE |
| Werkstoff des Isolierkörpers: | Thermoplast |
| Zolltarifnummer: | 85366990 |
Zubehör
Inhalt: 100 STK (0,78 €* / 1 STK)
