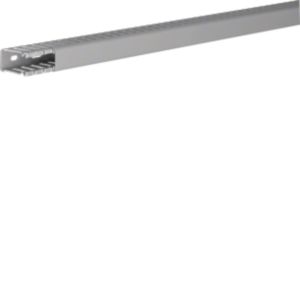

2 M Tehalit Verdrahtungskanal BA6 30015B gr

Steckbrücke, Rastermaß: 5,2 mm, Polzahl: 5, Länge: 23 mm, Farbe: rot

Verbindungsklemme mit Hebeln für alle Leiterarten max. 4 mm² 3 Leiter Gehäusefarbe transparent Umgebungstemperatur max. 85 °C (T85) 4,00 mm² transparentVerbindungsklemme mit Hebeln Serie 221, transparentBei dieser Verbindungsklemme mit Hebeln mit der Artikelnummer 221-413 steht eine schnelle und zuverlässige Verbindung im Vordergrund. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 221 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 11 mm  benötigt. Diese Verbindungsklemme mit einer Bemessungsspannung von 450 V findet Verwendung bei elektrischen Strömen bis 32 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Bei diesem Produkt wird die CAGE CLAMP®-Technologie eingesetzt. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (18,8 x 8,4 x 18,6) mm. Diese Verbindungsklemme mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 4 mm² geeignet.Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "Made by WAGO" dar.

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 4, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Steckbrücke, Rastermaß: 5,2 mm, Polzahl: 10, Länge: 23 mm, Farbe: rot

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Abschlussdeckel, Tiefe: 50,2 mm, Breite: 2,2 mm, Höhe: 102,2 mm, Farbe: grau

Der Verdrahtungskanal BA6 aus PVC, 80x40mm in Steingrau, bietet eine effiziente Kabelführung und -organisation. Mit einem Unterteil, das seitlich gestanzt ist, und einem Oberteil ermöglicht er eine einfache Montage. Die Bodenlochung entspricht der Norm EN 50085.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen.

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, AC 230 V, 50/60 Hz, Hilfskontakte: 1 S, Schraubanschluss, Baugröße: S00 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren. Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Hilfsschütz, 4 S, AC 230 V, 50/60 Hz, Schraubanschluss, Baugröße S00 Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis. Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA). Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern. Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden. Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Kunststoffprogramm DM 22 mm Frontelement für modularen Aufbau. Pilzdrucktaster. Frontelement für Not-Halt/Not-Aus-Taster, Drehentriegelung. Frontelement für -Not-Halt/Not-Aus-Taster, rot, DM 40 mm, überlistungssicher (auch mit DM 30 mm und 60 mm erhältlich). Mit Rastung.

Der Verdrahtungskanal BA7 aus PVC, in der Größe 80x60mm und der Farbe Steingrau, dient zur sicheren und geordneten Führung von Kabeln und Leitungen in elektrischen Installationen. Dieses Produkt zeichnet sich durch eine hohe Materialbeständigkeit und einfache Montage aus. Ideal für den Einsatz in Industrie- und Gewerbegebieten.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild
