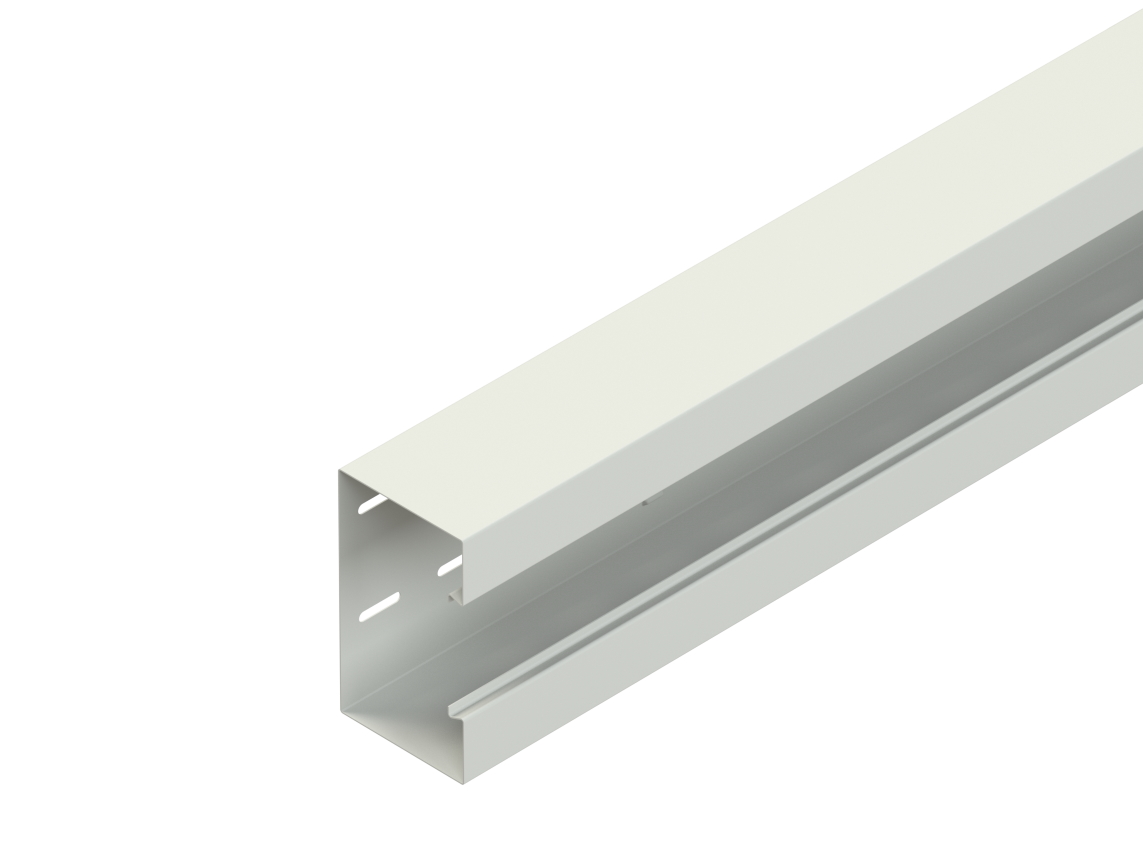

2 M Niedax Gerätekanal-Unterteil einzügig symmetrisch GKU 170-78T70 VW

Niedax

ggf. Abbildung ähnlich

44,17 €*

Inhalt: 2 M (22,09 €* / 1 M)

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 3-5 Werktage

Produktnummer: 2005320148

Hersteller: Niedax

Hersteller-Nr.: GKU 170-78T70 VW

EAN: 4013339206247

Versandart: Sperrgut

Hersteller Typ GKU 170-78T70 VW

Produktinformationen "2 M Niedax Gerätekanal-Unterteil einzügig symmetrisch GKU 170-78T70 VW"

Gerätekanalunterteil, einzügig symmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, Gerätemontage im Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich 3 Kabelhalteklammern GKF 78 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 170 x 70 mm Deckelöffnung : 78 mm zweireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 75 mm vertikale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 500 mm Schlaufenabstand RasterMaße : 250 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 10652 mm² Farbton : verkehrsweiß RAL : 9016 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Unter nachfolgenden Links finden Sie weitere Informationen:

Strichzeichnung 1
Montageanleitung 2

Eigenschaften "2 M Niedax Gerätekanal-Unterteil einzügig symmetrisch GKU 170-78T70 VW"

Antibakterielle Behandlung:	nein
Anzahl der Oberteile:	1
Anzahl der steckbaren Trennwände:	1
Ausführung Rückwand (Innenseite):	gelocht
Bauform rechteckig:	ja
Breite:	170 mm
EAN:	4013339206247, 4013339206247
Einsatztemperatur:	-5..60 °C
Farbe:	weiß
Halogenfrei:	ja
Herstellerartikelnummer:	GKU 170-78T70 VW
Länge:	2000 mm
Markenname:	Niedax
Markenname:	Niedax
Mit Kabelhalteklammer:	ja
Mit Kanalverbinder:	nein
Mit Schutzfolie:	ja
Montageart der Oberteile:	innenliegend
Montagelochung im Boden:	ja
Nutzbarer Querschnitt:	10652 mm²
Oberflächenschutz:	bandverzinkt und beschichtet
Oberteilbreite 1:	78 mm
Oberteile mitgeliefert:	nein
RAL-Nummer:	9016
Schutzart (IP):	IP20
Symmetrisch:	ja
Tiefe:	70 mm
Typ:	GKU 170-78T70 VW
Typ:	GKU 170-78T70 VW
Ursprungsland:	DE
Ursprungsland:	DE
Werkstoff:	Stahl
Werkstoffgüte:	sonstige
Zolltarifnummer:	73089059
Zolltarifnummer:	73089059
