100 STK WAGO GmbH & Co. KG Einzelklemme 2,5qmm 236-401
19,74 €*
Sofort verfügbar, Lieferzeit 1-3 Werktage
2,5 mm²
Rastermaß 5/5,08 mm
1-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau

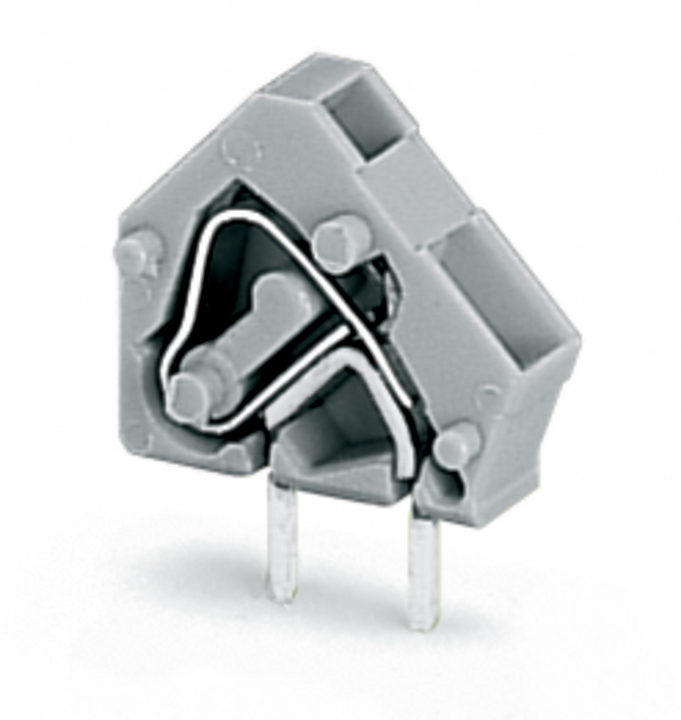

Leiterplattenklemme Serie 236 mit CAGE CLAMP®

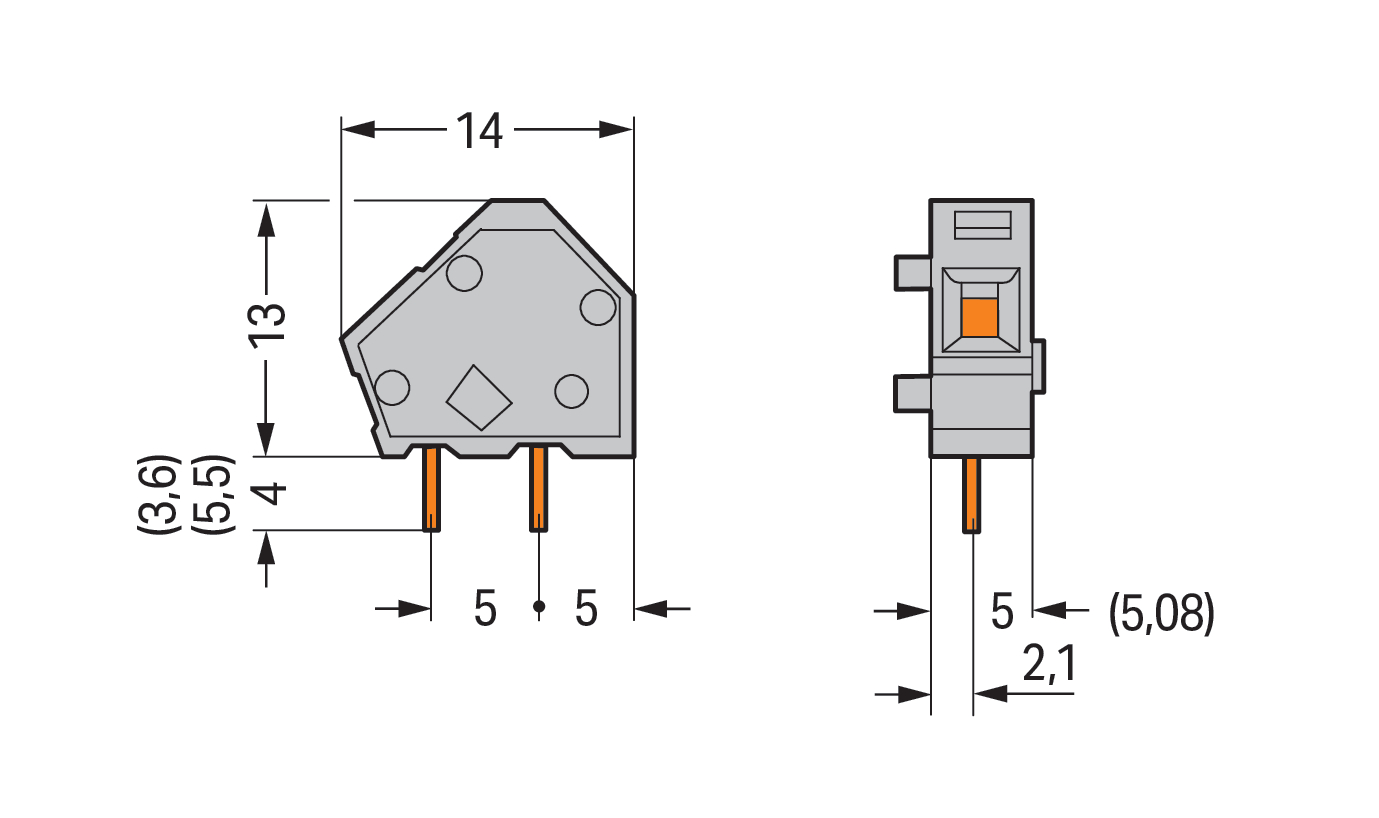

Die Leiterplattenklemme hat die Artikelnummer 236-401 und ermöglicht einen einfachen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (7,2 x 17 x 14) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im 45 °-Winkel zur Oberfläche.
| Anschließbarer Leiterquerschnitt eindrähtig: | 0,08..2,5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 0,08..2,5 mm² |
| Anschlussart Leiter: | Federzuganschluss |
| Anschlussart Leiterplatte: | Lötanschluss |
| Anzahl der Etagen: | 1 |
| Anzahl der elektrischen Anschlüsse: | 1 |
| Art der Banderolierung: | ohne |
| Art der Leiterplattenbefestigung: | Anschlusskontakt |
| Befestigungsart: | löten |
| Bemessungsspannung: | 320 V |
| Bemessungsstoßspannung: | 4 kV |
| Bemessungsstrom In: | 24 A |
| Betriebstemperatur: | -60..105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94: | V0 |
| EAN: | 4044918768658 |
| Gehäusefarbe: | grau |
| Herstellerprogramm: | GDS- und Durchfhrungsklemmen;Produktgruppe 4;Serie 236;Serie 236, GDS- und Durchführungsklemmen;Produktgruppe 4;Serie 236, GDS- und Durchführungsklemmen;Produktgruppe 4;Serie 236;Serie 236, GDS- und Durchführungsklemmen;Serie 236 |
| Höhe: | 13 mm |
| Länge des Pins: | 4 mm |
| Markenname: | WAGO GmbH & Co. KG |
| Rastermaß der Anschlüsse: | 5 mm |
| Typ: | 236-401 |
| Ursprungsland: | CH |
| Verschmutzungsgrad: | 2 |
| Werkstoff der Anschlussoberfläche: | Zinn |
| Werkstoff des Isolierkörpers: | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss: | 45°/135° (schräg nach oben) |
| Zolltarifnummer: | 85369010 |
| Überspannungskategorie: | III |
Hansastraße 27
32423 Minden
Deutschland
Telefon: 0571 887 0
E-Mail: info.de@wago.com

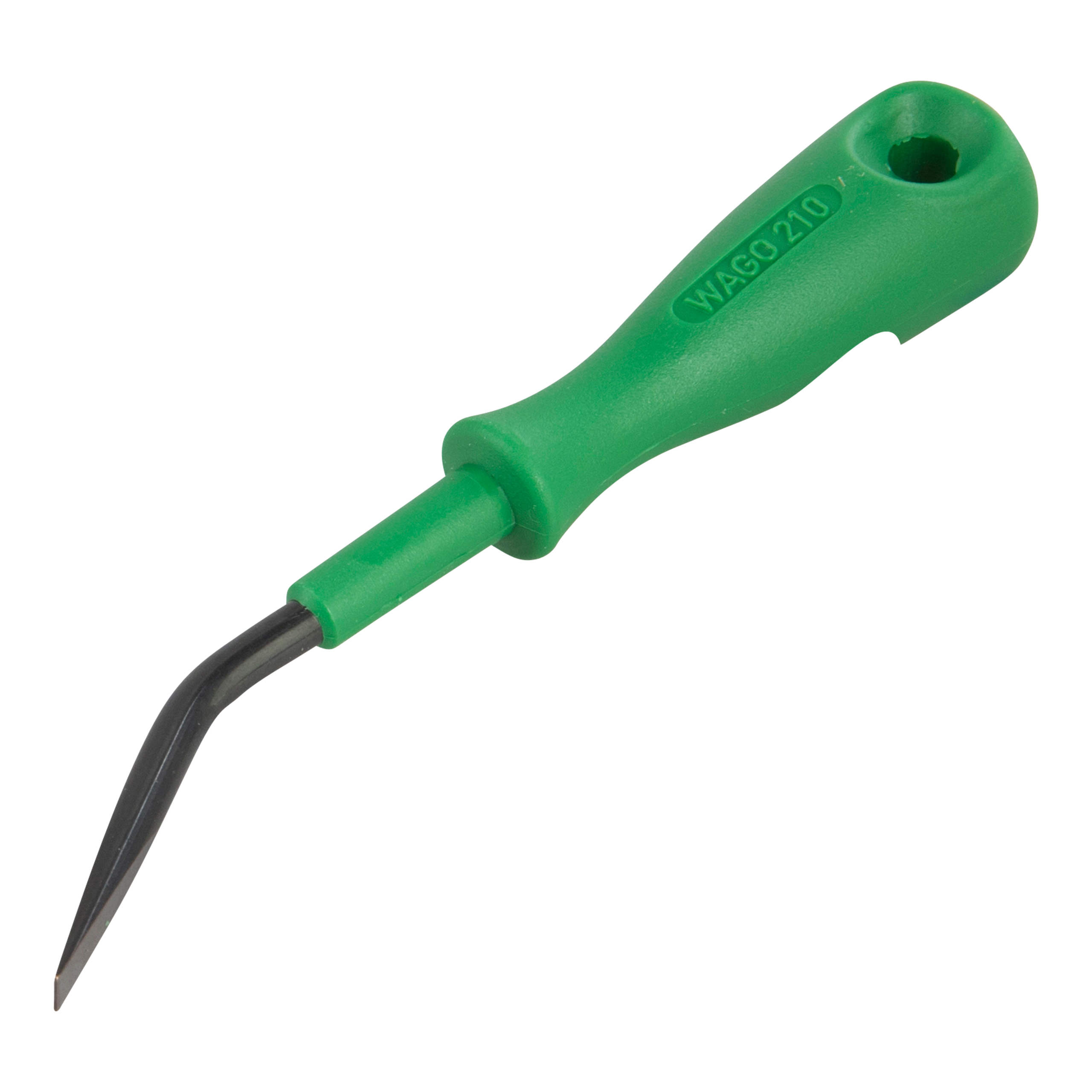

Zubehör
