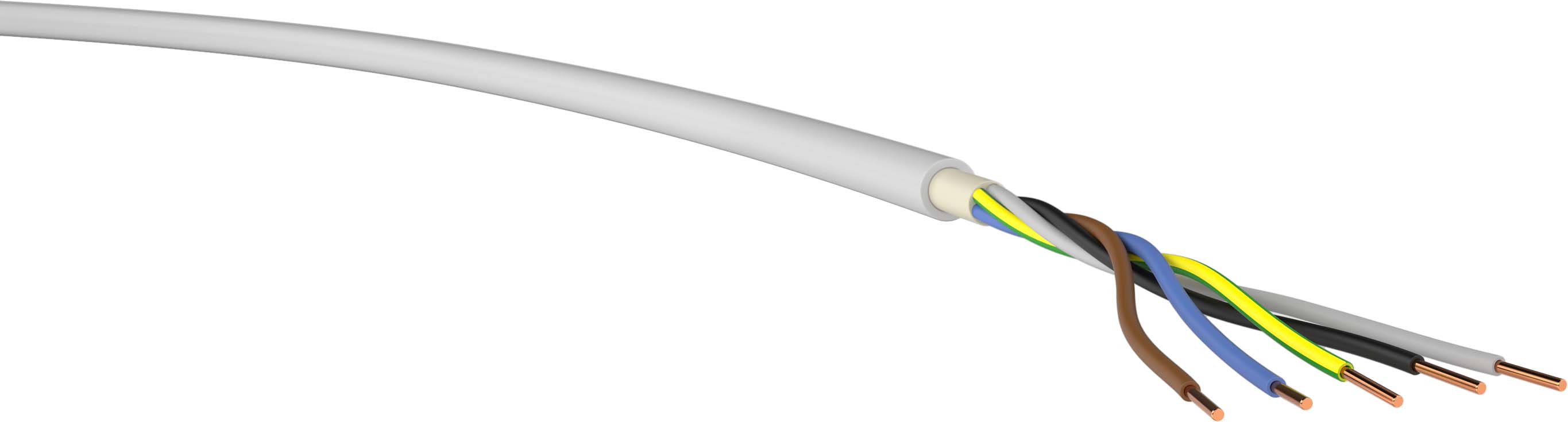

100 M Verschiedene-Diverse K+L NHXMH-J 5x1,5 Cca R.100 Mantelltg halogenfr. NHXMH-J 5x1,5 Cca

Fehlerstromschutzschalter des Typs B sind allstromsensitiv. Die Baureihe SK gewährleistet zuverlässigen Schutz bei maximaler Anlagenverfügbarkeit. Mit einer geringen Ansprechempfindlichkeit gegenüber Differenzströmen mit höheren Frequenzen sind unsere SK-Schalter perfekt für den Einsatz in Betriebsstätten, die keinen Brandschutz erfordern. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Gebrauchsanleitung 2Produktdatenblatt 3

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen.

Nach VDE 0250. Halogenfreie Mantelleitung mit verbessertem Verhalten im Brandfall nach DIN 0472 Teil 813. Geringe Brandfortleitung nach DIN VDE 0472 Teil 804/Prüfart C. Minimale Rauchentwicklung nach DIN VDE 0472 Teil 816. Sie werden dort eingesetzt, wo durch hohe Sachwertkonzentration im Brandfall Schaden an Mensch und Material verhindert werden muss, z.B. in Industrieanlagen, kommunalen Einrichtungen, Hotels, Flughäfen, U-Bahnen, Bahnhöfen, Krankenhäusern, Warenhäusern, Banken, Schulen, Theatern, Kinos, Hochhäusern, Leitzentralen usw. Geeignet zur Installation in trockenen, feuchten oder nassen Räumen, zur Verlegung über, auf, im und unter Putz sowie im Mauerwerk und im Beton, jedoch nicht für direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Sie sind auch für die Verwendung im Freien geeignet sofern vor direkter Sonneneinstrahlung geschützt. Aderfarbcode nach VDE 0293. Max. Betriebstemperatur 70 °C.

Verbindungsklemme mit Hebeln für alle Leiterarten max. 6 mm² 2 Leiter Gehäusefarbe transparent Umgebungstemperatur max. 85 °C (T85) 6,00 mm² transparentVerbindungsklemme mit Hebeln Serie 221 mit HebelDie Verbindungsklemme mit Hebeln (Artikelnummer 221-612) ermöglicht einen schnellen und zuverlässigen Anschluss. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung unterschiedlicher Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Diese Verbindungsklemme mit Hebeln benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 12 und 14 mm . Die Verbindungsklemmen mit einer Bemessungsspannung von 450 V sind für einen Bemessungsstrom bis 41 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (16 x 10,1 x 21,1) mm. Diese Verbindungsklemme mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 6 mm² geeignet.Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "Made by WAGO" dar.

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für F200 A bis 100 A UL 1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den F200 fit für den weltweiten Einsatz.
